Странно. Сколько занимаюсь чертиловкой, не использую осевые для "пробивания" проекций (если тело не имеет соответствующих осей или плоскостей симметрии). Неверное пора книжку по черчению доставать. это для уточнения. Поскольку если объект оболочковый, то задачка имеет множество решений. Это на случай если задачка окажется приколом с твоей стороны. Набирал текст задания Пунктиры отображаются в случае совпадения с осевыми. Осевые рисуют так чтобы не пострадала читаемость чертежа, то есть, можно прерывать на определенных участках (совпадение, пересечение под малым углом и пр.) Если совпадение с основной линией контура, то еестно рисуем только контур.
Прав, ты! Уважаемый OpenBoy. В целом. И с пивом - прав. И, без пива тоже прав. Явно развито у тебя проекционное мышление!!! P.S. Из осевых, целая сетка на листе присутствовать может..! А чем оболочковый, от твёрдотелного объекта отличается?
Наличием/отсутствием материала внутри объема данного тела. А есть еще и каркасные - это ваще просто пипец :o
http://forum-volgograd.ru/attachment.php?attachmentid=22592&stc=1&thumb=1&d=1205255808 псионический гипербластер
Михайло я все про проекции.... лучше б я не знала начерталки, быстрее бы додумалась. зачем в задании писать, что все правильно, искажений нет, все линии видны... когда расположение вид сбоку и вид сверху расположены не на своих гостовских местах... и не под тем углом... надо же предупреждать, а то я полночи заснуть не могла, думая, что ж за фигня такая

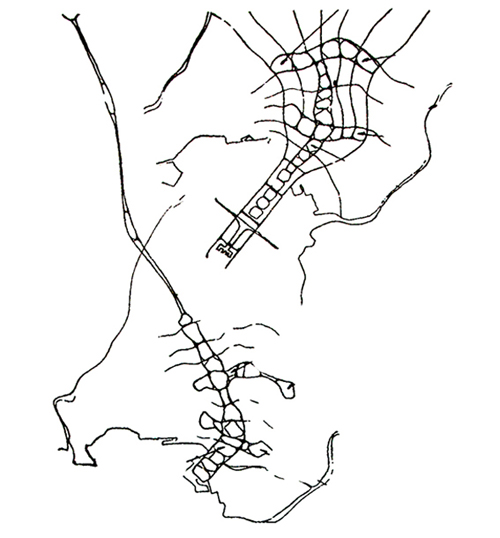

Флоола, это картинка, которую в психушке дают посмотреть больным (есть такой тест), а потом спрашивают: "на что это похоже?"
Вот я там, прям в центре, вижу какую-то затычку. Остальные части уж очень корявые и явно не человеком сделаны. Может быть какой то туннель? Если говорите Михайло ближе, то походу вид сверху на горный хребет или впадину и туннель. Может быть, устье реки и как раз в центре плотина. Это я про картинку Флоолы

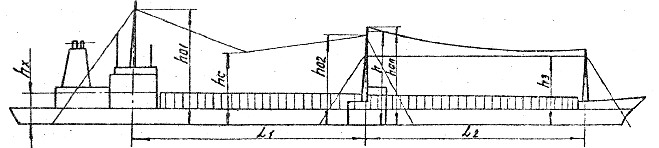

В точку! Это эскиз из расчета минимальной высоты молниеотводов для полной грозозащиты грузовой зоны и радионавигации танкера.
OpenBoy, - красавчик, ты единственный догадался. Нарисовал бы, чтоль, для наглядности? P.S. Токма, канал, если чё, рисуй выпуклым - так, правильно будет!!!
