Игра для настоящих инженеров

OpenBoy, светодиод какой-нибудь многоцветный?



А кто разгадает аватар PenisEnlager, тому десять баллов!



Геркон?



Вот так и будем продолжать, наверное.



Gin Bravo, сурово.

На чем все это дело нанесено? Кольцо (внутри) или плоскость (полоса)?



Полоса, когда-то часто (теперь редко) встречавшаяся и в бытовой технике.



АППсолютно верно.

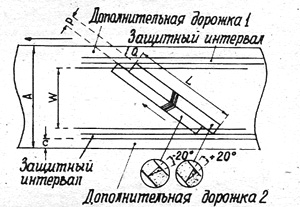

Илюстрация наклонно-строчной записи на магнитную ленту в одной из систем.( В данном случае R-DAT - так писали раньше цифровой звук на цифровую кассету. Сорри что, не VHS. Что под руку попалось).

добавлено через 20 часов 11 минут

Давно пытаюсь енто сделать. Даже книжку купил " Венгер А.Л. Психологические рисуночные тесты: Иллюстрированное руководство".



А вот, если не старо: Тр-ся построить третью проекцию. (невидимых линий нет, нарушений правил проецирования нет. Все линии - основные и паралельные (кроме перпендикулярных))

__________ ___________
| | | |
| _____ | | _____ |
| | | | | | | |
| |____| | | |____| |
| | | |
|_________| |__________|



Rosoboronexpert, Все съехало на фиг, ничего не понятно.

Завязывай с псевдографикой, 21-й век уже на дворе



__________
| |
| | _____
| | |
| | ____|
| |
|_________|
| |
|____|

Правильно?

На днях в проекте такую штуку видел. Собрал, что-то от себя добавил-работает!



Вот эскиз:

Повтор условий: Требуется построить третью проекцию. (Невидимых линий нет, нарушений правил проецирования нет. Все линии показаны - основные и паралельные (кроме перпендикулярных)) И видно, абсолютно всё!!!



Есть вопросы по эскизу ввиду его нарочитой эскизности
1. Отсутствие осевой на нижней проекции - так надо?
2. Это твердотельный или оболочковый объект?

Если второе (а вдруг!) то в качестве третей проекции можно изобразить че хош

добавлено через 4 минуты

не могу осилить это предложение
перпендикулярные - это которые не в плоскости проекций? Основные - это как?

добавлено через 23 минуты
Rosoboronexpert, я не стал ломать мозг и нашел это чудо в сети, извини.
Задачка пркольная и всьма сложная. Нарисованные осевые эдорово вводят в заблуждение (нужна только вертикальная).

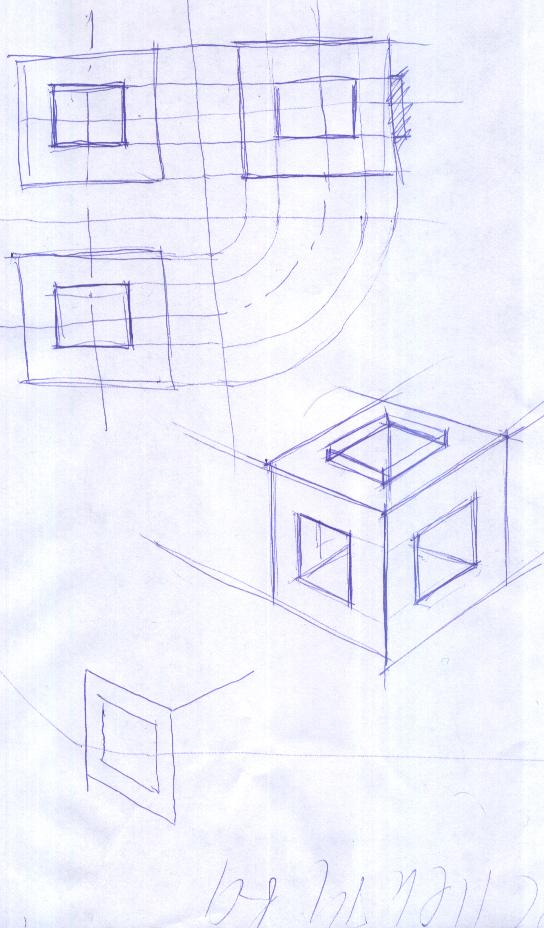

Вот - дырявый кубик.



Свенрху выступа, как на эхскизе - нет.



Флоола, тебеш написали, что невидимых нет. А на проекциях твоего дырявого куба должны присутствовать пунктиры. Куда ты их дела?



Михайло ну вообще да, пунктиры должны быть...торопилась, уходить надо было...здесь подвох какой-то. я не поняла про пендикулярные линии - они не обозначены? и почему такое влияние осевых полос?



Флоола, в задании непонятки и на исходных эскизах осевые нарисованы напрасно, путают очень (кажется что куб или цилиндр).

Это клин с точащей клиновидной пипкой, ось симметрии только одна. В сети найди, если очень интересно. Я, например, чуть мозг не сломал.



Осевая, необязательно - симметрия. На эскизе, задача штрих пунктирных линий, показать где должна быть третья проекция.

Как ты нашёл в сети, графический поиск ведь ещё не развит?

добавлено через 8 минут
И, что ты хотел сказать автокадовскими терминами?

А у меня, решилось всё без проблем!



Скрытого ничё нет.
Но, под пивом, ты прав!

добавлено через 1 минуту
Без пива, тоже.
Но, повторю, зачерченого и скрытого - ни, ни!



Ну ладно, ладно. Не матись...



Нет, с пивом и без пива...
