Кто разбирается в микроволновках - Ау

Тема в разделе "Технический", создана пользователем Егор, 20.03.03.

  1. Егор

    Егор Гость

    Произошел необъяснимый катаклизьм. Печка Веста СВП 10 греть перестала, хотя все еще симулировала активную деятельность - гудела и мигала лампочкой. :pissed: Сняв кожух неисправностей не обнаружил, однако разобрал и промыл. После этого выяснил, что в инструкции нет даже принципиальной схемы. :bla: А все проводки разумеется аккуратно разъединены мною. :jestor: Мастерские в нашем городе ремонты отечественных печек не производят.
    1. Нет ли у кого принципиальной схемы этой или похожей печки? Очень замечательно было б схему соединений или фото без крышки со всех сторон.
    2. Нет ли у кого такой печки живьем и возможности на нее посмотреть со вскрытой крышкой?
    3. И где же взять магнетрон, если он всеже гавкнулся?

  2. Ray

    Ray Активный участник

    1.221
    0

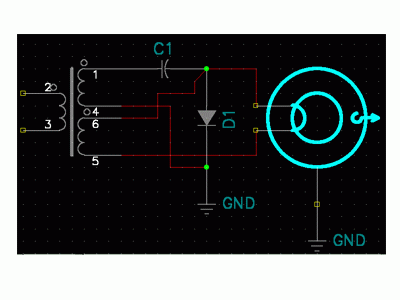

    Схемки-то практически во всех печках одинаковы, поэтому разобраться в схеме печки и найти поломку человеку, знакомому с основами электроники довольно легко (типовая схема силовой части приложена).
    Состоит силовая часть из трансформатора, конденсатора, диода и магнетрона (являющегося, впрочем, электровакуумным диодом в первом приближении).
    Трансформатор включается в сеть через предохранитель (на схеме не показан) обмоткой 2-3. С обмотки 5-6 снимается напряжение накала (3-12 В, зависит от типа магнетрона), разогревающее катод магнетрона. Работу магнетрона описывать не буду, к делу не относится. Скажу лишь, что проводит ток он в одном направлении (если катод разогрет и вакуум в норме) "-" на катоде и "+" на аноде :). Если катод НЕ разогрет (отсутствует напряжение накала), магнетрон тока НЕ проводит.
    Конденсатор и диод служат для удвоения напряжения обмотки 1-4. При положительной полуволне напряжения на обмотке открывается диод и кондёр заряжается плюсом на конце, подключённом к "1" обмотки, а минусом к диоду. При отрицательной полуволне диод закрыт, а ток с обмотки транса идёт через кондёр на магнетрон. Напряжение на магнетроне складывается из напряжения на кондёре + напряжение полуволны с обмотки транса.
    Надеюсь, это описание Вам поможет в ремонте, собственно, сабжа.
    Хочу ещё предупредить, что у Вас может не оказаться нужных измерительных приборов, поскольку напряжение на катоде относительно анода (корпуса магнетрона и, соответственно, печки) достигает минус 4000-5000 В. Так что это ещё и опасно... Смотрите в оба, такое напряжение (при токе 200 mA, который способен выдать питающий транс) может уложить человека насмерть!!! При измерении, казалось бы, низкого напряжения накала магнетрона на измерительном приборе относительно корпуса печки может оказаться 4000-5000 В.


    Вложения:

    • uwaveoven.gif
      Размер файла:
      10,4 КБ
      Просмотров:
      129
  3. Егор

    Егор Гость

    Спасибо Ray.
    Для начала суть понятна. Вот бы еще разобраться в конкретной схеме соединений. Потому что у меня вышло два свободных контакта на трансформаторе. Место соединения диода силового с диодом защитным соединено с массой через геркон. На герконе катушка, а концы катушки неясно куда совать. :( Вот тут я и застрял:pissed:

  4. Ray

    Ray Активный участник

    1.221
    0
    Там точно геркон?? В силовых схемах геркон :eek: ??? Они ж слаботочные, герконы-то... и весьма низковольтовые. А какой геркон: нормально замкнутый или разомкнутый? А может это разрядник?? Тогда зачем катушка на нём? Датчик разряда в разряднике?? Тогда она должна подключаться к какой-либо схеме... Вопросов - масса. А конкретную схему не приложите??
    А компоненты Вы проверили?

  5. Егор

    Егор Гость

    Ray Попытаюсь изобразить, что понял по существующей расстановке приборов. Как получится- помещу.
    Спасибо за уделяемое внимание.

  6. Ray

    Ray Активный участник

    1.221
    0
    ОК. Пожалуйста :)
