Тарелка для приема TV с Мамаева кургана

Незнаю, как именно выглядит и что из себя представляет модель MD-620 (давно уже не видел конверторов этой фирмы), но впечатления от Digicomовских конверторов остались хорошие. Единственный косяк - бывали конверторы
с негерметичными крышками, приходилось сажать их на герметик.



Stеp. Конвертер двух платный , на одной плате гетеродин с ФАПЧ и балансный смеситель , на другой УВЧ и усилитель ПЧ. Конвертер новый в упаковке единственное , что не устраевает выходной диапазон ПЧ(470-670мГц). Для перестройки на верхний диапазон ДМВ(662-862мГц) необходим кварц на частоту 7.179685 мГц.У тебя есть убитые конверторы с L.O. 1838 мГц у которых установленны такие кварцы.Если есть ответь.



Нет, нету. Незабудь ещё при переделке усилитель ПЧ перенастроить, наверняка там цепи коррекции и фильтра стоят. Я пробовал переделывал конвертор с выходной частотой в первом метровом(!) диапазоне, так там пришлось
усилитель ПЧ ещё переделывать. На счёт кварца - попробуй на краснооктябрьском рынке найти.



step.Насчет фильтров в ПЧ надо будет посмотреть.Самое интересное, что на плате гетеродина стоит маркировка 1838-02 хотя гетер. настроен на 2030 мГц.Возможно полосковые линии заточены под 1838 мГц и достаточно подобрать только емкости.Насчет кварца на красном нет нехрена.



Можно поставить кварц с кратной велечиной, а потом поделить делителем.

х2 - 14,35937 МГц
х3 - 21,539055 МГц



step.Лепить "ботву" с делителями места маловато,да и микросхемы будут ли работать в таком диапазоне темпераеур.Еще вопрос о сумматоре Телепромовском - кто нибуть прогонял его АЧХа.О конв.Transystem,если вскрывал,какая схемная структура.



Да, я проверял спектроанализатором. впринципе нормально делит, с крутым фронтом среза. Я смещял частоту среза немного выше по частоте, что бы не давилось эфирное REN-TV.

Transystem вскрывал, выполненно всё на одной печатной плате, собранно хорошо, а так сильных отличий не увидел, точнее непомню - это было года два назад.



Где-нибудь можно отремонтировать (убрать помехи) MMDS-конвертер GEMTEK 1AC1838A ?



rakplus.Как конкретно выражены помехи на экране TV.А вообще надо купить нормальный конвертер и забыть о проблемах.



step.На красном появились конв. фирмы Gospell пробывал их ставить.

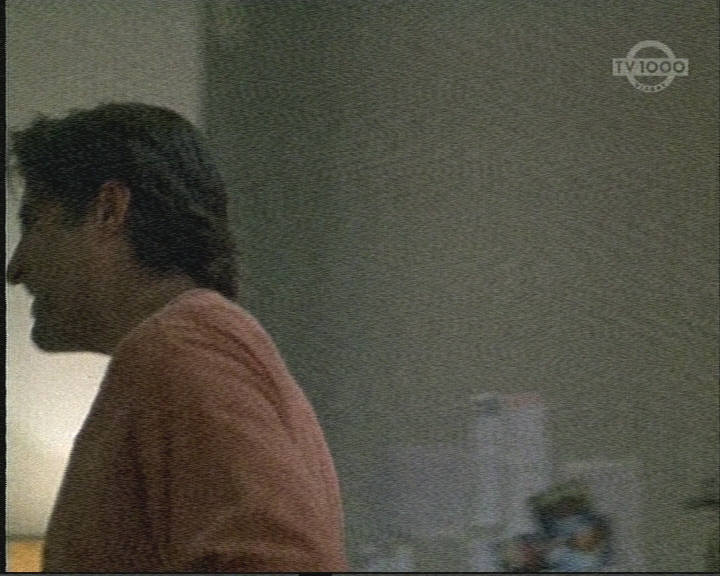

Антенну покупал в "ЭРОС"е пару лет назад, помеха появилась месяца 3 назад в виде сетки на всех MMDS-каналах.



1. подскажите идиоту, куда стоит обратиться, чтобы купить полный комплект MMDS (антенна+усилитель). На Красном не хочется, не доверяю
2. Надо ли покупать дешифратор?
3. Если надо - сколько абонплата?

В общем, нужен FAQ



Гость:
Эта тема почему-то в другом разделе форума. Смотри ЗДЕСЬ !



rakplus.Судя по картинке, нужно попробовать поменять блок питания, если помеха не исчезнет причина в конверторе.Если используется сумматор с эфирными каналами попробовать поменять и его.
