Усилитель НЗЧ

Тема в разделе "Технический", создана пользователем ВИТЯ, 13.02.05.

  1. ВИТЯ

    ВИТЯ Читатель

    48
    0
    На какой микросхеме собрать усилок (желательно попроще и можно выход на 1 канал) чтобы дул ват 70 - 80 ну или около того. Желательно на ТДА.

    И ещё подскажите простеньки эквалайзер с прибавлением и убиранием басов.

  2. SerЫй

    SerЫй Новичок

    67
    0
    тда1514а, если мостом то 100 Вт, требует двухполярного питалова. где-то читал про неё что заявлены на неё параметры hi-fi усилка. Но лучший усилок на транзисторах (знаю из опыта). Саб что-ли собрался делать?

  3. ВИТЯ

    ВИТЯ Читатель

    48
    0
    А у тебя есть схемка или дай пожалуста ссылочку.

  4. ВИТЯ

    ВИТЯ Читатель

    48
    0
    Короче схему нашёл и в сети про неё говорят что она в миг выходит из строя. А есть ещё что нибудь ват эдак на сто и желательно только низы.

  5. Гость

    Гость Гость

    А TDA 7294 не устраивает? По-моему очень распространенная ИМС и в инете про нее инфы навалом. Легче всего на Красном купить радионабор на этой микросхемке. Также думай про хороший транс. Ватт на 150 минимум. Ну и коль для саба усилок - без активного ФНЧ не обойтись, так же на Красном можно купить или самому спаять. Да и кстати, использование эквалайзера - не тот путь. Играть должно оформление твоего саба, а не горбатая АЧХ.
    p.s. Какой саб раскачивать собрался?

  6. ВИТЯ

    ВИТЯ Читатель

    48
    0
    Большоё спасибо за инфу!!!

    Что такоё ФНЧ?

  7. Гость

    Гость Гость


    Фильтр низких частот.

  8. ВИТЯ

    ВИТЯ Читатель

    48
    0
    А ты не знаешь чтоб придумать чтоб она пахала от 12 вольт?

  9. black

    black Участник

    4.021
    0
    ВИТЯ, учиться те надо ;) Или применять какую-то тедеаху класса H :) Не помню номер, а то б сказал.

  10. гость

    гость Гость



    Если ты имеешь ввиду 7294 - то нужен преобразователь напряжения, с 12в до, скажем, +/-30в. Опять таки, есть и такие радионаборы на Красном.
    Я так понимаю в машину хочешь усилок? Так ты скажи что тебе драйвить то надо, а то есть например и такая вешь, как TDA1562 работающая в классе H, то бишь с вольтдобавкой. Ватт 50 в пике она даст от 12в. Для своего круга задач вполне пригодна.

  11. Jazzer

    Jazzer Активный участник

    2.683
    10
    ТДА7293 ставит LINN, вместе с импульсными блоками питания, в усилители стоимостью $3000-9000

  12. Гость

    Гость Гость

    За 3 штуки $ получить усилок на ИМС??? Весьма печально...
    Отличие TDA7293 от 7294, если мне не изменяет память, в том что, в мостовом включении 7293 позволяет подключать низкоомную нагрузку, в то время как, например, две 7294 требуют не менее 8ом, три- не менее 16ом и тд...

  13. black

    black Участник

    4.021
    0
    гость
    Ооо, как раз решение для неспециалиста нормальное.
    Jazzer
    уже сняли с производства - горят они сильно...

  14. Sky Warrier

    Sky Warrier Новичок

    17
    0


    Вообще-то ФНЧ - фильтр НИЖНИХ частот. Разница существенна.

  15. Доктор Влад

    Доктор Влад Доктор

    8.078
    13
    Эти параметры могут говорить о классе усилителя?
    Тот, кто его продает, говорит, что это топовая модель.
    Кто разбирается, скажите, похоже на правду?

  16. Доктор Влад

    Доктор Влад Доктор

    8.078
    13

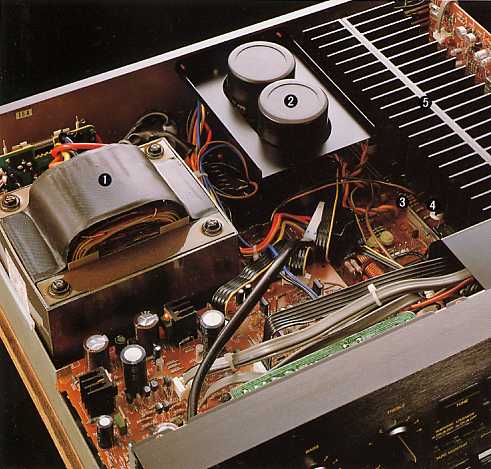

    Вот такой он внутри.
    Солидно?
    Выпуск середины 80-х годов.


    Вложения:

    • img_02.jpg
      Размер файла:
      40,9 КБ
      Просмотров:
      170
  17. Доктор Влад

    Доктор Влад Доктор

    8.078
    13

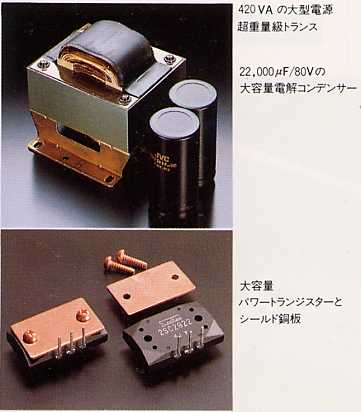

    Транс, кондеры и выходные(?).

    Доктор Влад добавил [date]1117753864[/date]:
    Благодаря Вернеру разобрался. Действительно, модель топовая.


    Вложения:

    • img_03.jpg
      Размер файла:
      16,5 КБ
      Просмотров:
      167
  18. Jazzer

    Jazzer Активный участник

    2.683
    10
    Доктор Влад Немного смущает: "BY JVC AUDIO ANALYZER SYSTEM", приведённые измеряемые параметры (и методика измерений) были стандартизированы, и по-хорошему это de-facto должно указываться.
    Видимо придётся заменить электролиты (ок. 20 лет для них серьёзный срок), они сами посебе высыхают, если стояли долго без включения - ещё хуже. Внимательно прислушайся к рулю громкости - если даже слабо шуршит - готовь от $150 на замену. Посмотри на диоды выпрямительного моста (мостов) - если не Шоттки, лучше заменить на Шоттки (на худой конец - на ультафасты). Хотя это уже из области твика.
    Больше ничего не трогай.
    Для мощности 180W+180W хотелось-бы увидеть радиаторы и (главное) транс - поболее.
    Тщательно проверь на предмет ремонта, если что-то паялось/менялось, не бери. Можно нарваться на долгий и дорогой поиск деталей снятых с пр-ва. Что за модель?

  19. Доктор Влад

    Доктор Влад Доктор

    8.078
    13
    Jazzer
    Спасибо!
    Модель выпускалась для Европы как jvc a-x900, а мне предлагают выпущенную для Японии.
    КНИ они заявили конечно, впечатляющие 0.007%(20Hz~20kHz,8Ω,VOL-30dB
    150 долларов готовить по-любому если громкость шуршит? Дешевле нереально починить?
    Сколько могут стоить такие кондеры хорошего качества?
    И еще - он на 100В, поэтому надо будет доп. трансорматор. Повлияет на качество звука?

  20. Jazzer

    Jazzer Активный участник

    2.683
    10
    Модели выпущенные в Японии для "внутреннего рынка" - всегда топовые по исполнению и комплектации. Косвенно можно определить как раз по напряжению питания - 100V.
    Поставки для Америки и Европы - когда-как (зависит от жадности/солидности оптовых заказчиков), для Эмиратов и Бл.Востока - очень плохие, урезано и сэкономлено на всем что возможно, "мусорные" сверхдешевые комплектующие, часть деталей вообще не впаяна - пустые места... Всё это с тем-же номерами и индексами моделей.
    Параметры КНИ как раз стандартные на сегодняший день, даже для Mid-Fi. Да это и не главное.
    Всё-таки смущает размер транса, габаритная мощность (и соответственно размеры) транса должна быть как минимум вдвое больше, чем отдается в нагрузку суммарно по каналам, желательно иметь 5-кратный запас. Хотя Японцы выжимают из трансов всё возможное (хорошо рассчитывают и качественно собирают). Скорее всего, указанное 180W+180W это некое пиковое значение, в реалии будет ~ ватт 30-50 на канал с полноценной отдачей в басу и на форте.
    Потц в регуляторе громкости - оч. важный элемент звукового тракта, потому и стоит немало, к сожалению сейчас много китайских подделок. Из недорогих: ALPS, MATSUSHITA, суперские: DACT, NOBLE, TKD, ELMA (не путать с ELNA).
    Конденсаторы в питание из сравнительно недорогих: TEAPO, SAMSUNG, JAMICON, RUBICON или разориться на Black Gate (если есть собственная нефтяная скважина :glasses: ). На проходные электролиты: NICHICON серии MUSE, PANASONIC.
    Питание 220/100В - придётся найти транс мин 500Вт, он кстати и помехи из сети немного удавит. Хорошее решение - киловаттный ЛАТР, понадобится поэкспериментировать на слух с "полюсами" включения транса в розетку и от усила к трансу - по качеству звука (чтобы ноль с фазой "правильно" подключились).
    ЗЫ: Желание купить ещё не пропало?

  21. Доктор Влад

    Доктор Влад Доктор

    8.078
    13
    Jazzer

    Не совсем пропало, но немного уменьшилось. Все-таки ресурс определенный у них есть. Хотя мой Амфитон 1985 года до сих пор работает, хоть и зашуршал уже.
    Интересно, сколько сейчас будет стоить похожий на этот Victor по характеристикам аппарат?

    Большая мощность в общем-то не нужна.
    Аппарат вроде японский, надо уточнять.
    Надеюсь, получится взять его на тестирование.

  22. Доктор Влад

    Доктор Влад Доктор

    8.078
    13
    Jazzer

    Честно говоря, думаю, что усилитель, стоивший $1280 в 84 году, когда доллар был покрепче, чем сейчас, раза в полтора, должен отдать то, что написано в его характеристиках.
    Реально понять, какие цифры что значат?
    По тем цифрам, что я привел, сложно.
    По изображению наглядней.

  23. Доктор Влад

    Доктор Влад Доктор

    8.078
    13

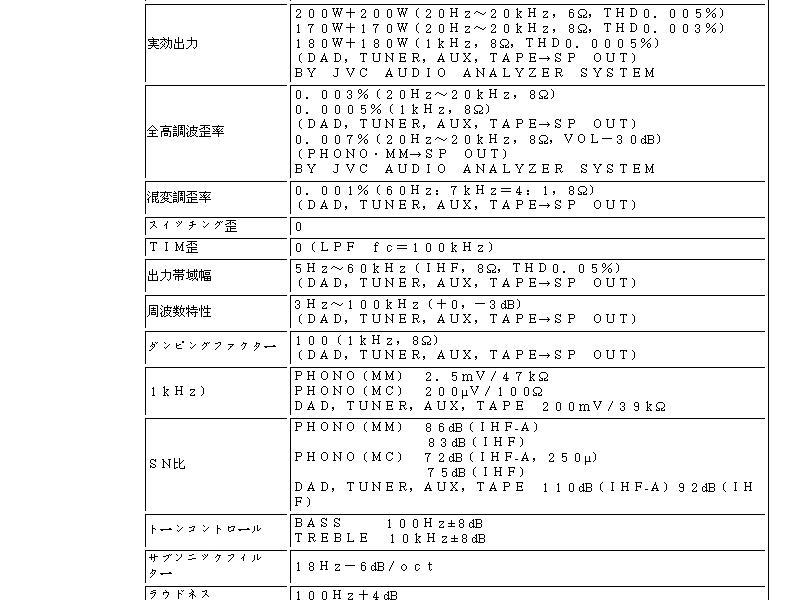

    Характеристики:


    Вложения:

    • img_04.jpg
      Размер файла:
      98,4 КБ
      Просмотров:
      261
  24. Доктор Влад

    Доктор Влад Доктор

    8.078
    13

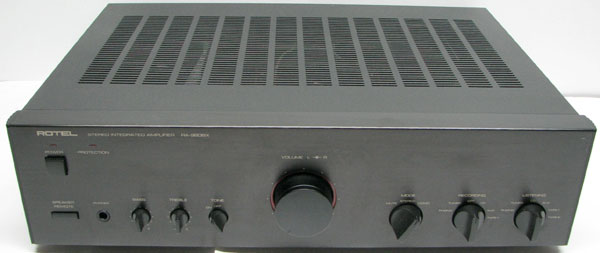

    Взял я себе аппарат.
    Rotel RA-980BX.
    Демпинг-фактор 1000.


    Вложения:

  25. Доктор Влад

    Доктор Влад Доктор

    8.078
    13

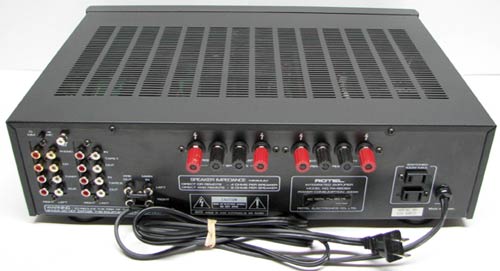

    Он же, вид с тыла.


    Вложения:
