паралельно и тогда это просто шунт будет, потому как вряд ли такой маленький амперметр сможет пропустить через себя 20 Ампер в долговременном режиме а ещё там концы соединены, а значит просто увеличена мощность шунта просто по твоей схеме я не вижу там второго шунта

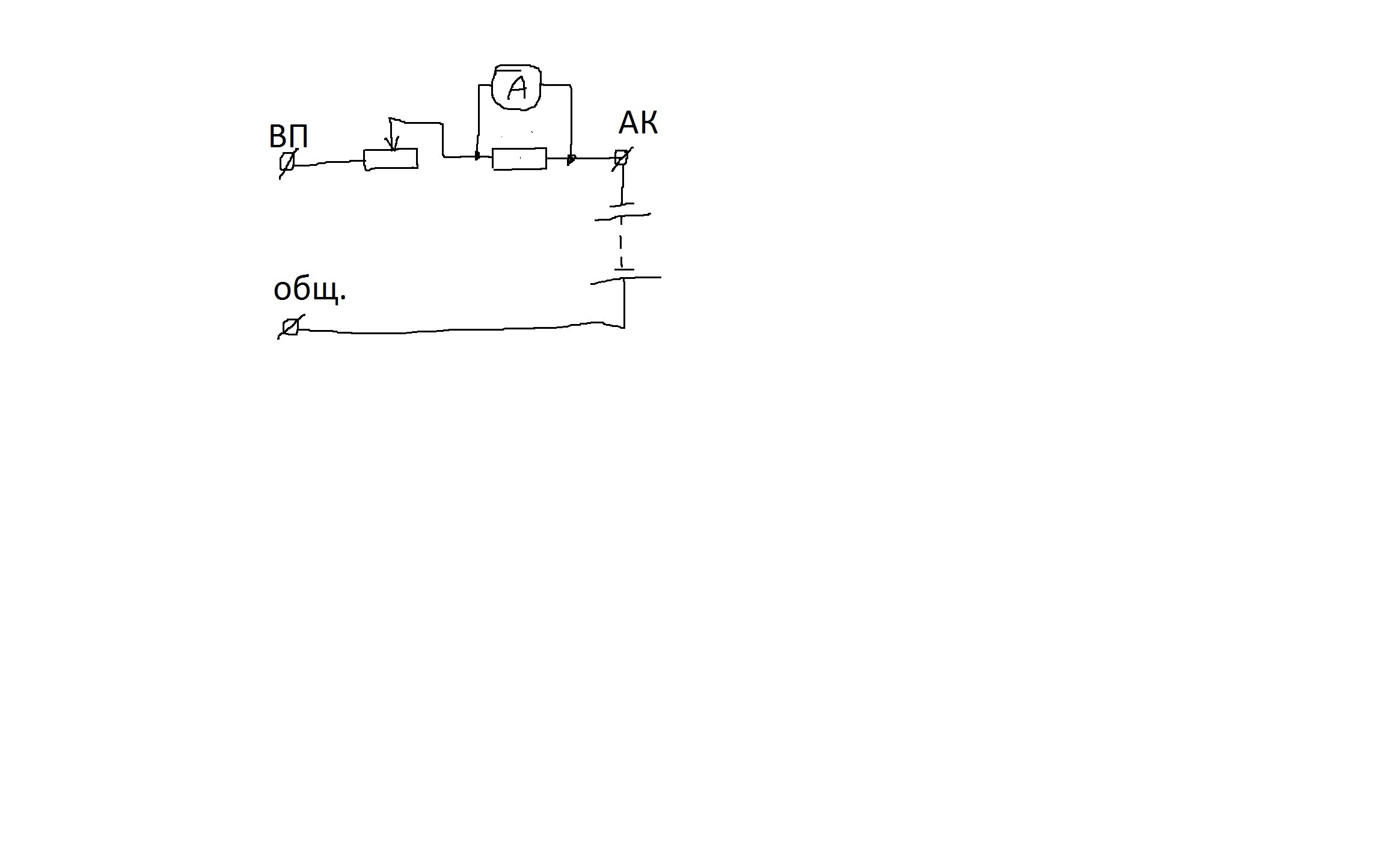

слева на схеме реостат, справа под амперметром — шунт. На фото девайса в правой части керамическая болванка с намотанным проводом и ползунком — реостат. между ним и панелью с амперметром вероятно просматривается шунт, вертикально расположенная медная полоса с двумя винтами на концах. Если я правильно разглядел конечно. А какой второй шунт, зачем второй?
Это да... во, там у нас астрологи есть в одной теме, надо их спросить, гадать по фото это их профиль)
@fb03, У вас на рисунке реостат включен последовательно и к шунту,а это не логично Если реостат включить последовательно только к амперметру то можно изменять показания амперметра изменением значения сопротивления реостата- подгонять суммарное сопротивление реостата и амперметра Большой ток проходит только через шунт
@z52, что-то с трудом представляю это в голове и зачем это вообще. Последовательно с электромагнитной головкой ставят добавочное сопротивление, что б получился вольтметр, и сопротивление добавочного резистора составляет много кОм. А у шунтов сопротивление измеряется миллиомами и подгоняется до правильных показаний головки изменением длины или поперечными пропилами.
Согласен с этим, а вот найти амперметр чтоб рабочий ток был на середине шкалы затруднительно Поэтому берут и подгоняют показания амперметра реостатом
