Переделка фотовспышки на литий ион li-ion

Тема в разделе "Фото", создана пользователем MASTER_LEX, 02.01.20.

Метки:
  1. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    Переделка фотовспышки на литий ион li-ion


    Последнее редактирование модератором: 13.02.20
  2. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    Накрутил 10А...стало лучше !!!!!!!!
    В другой павербанк поставлю плату БМС и три акума 18650 LG-HG2 +самодельный бокс ПВХ+Карбон !!!!!!

    Последнее редактирование: 03.01.20
  3. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18

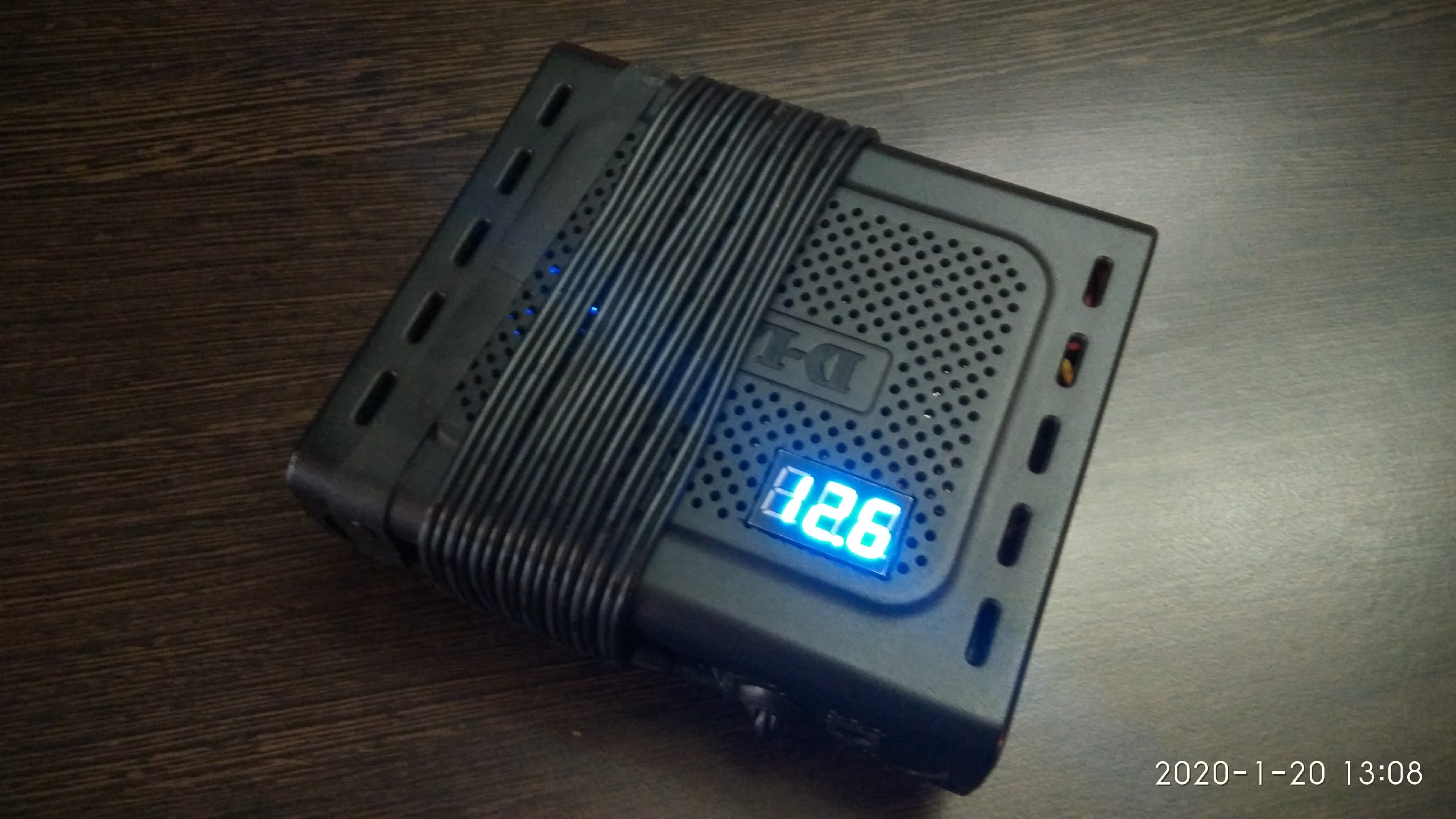

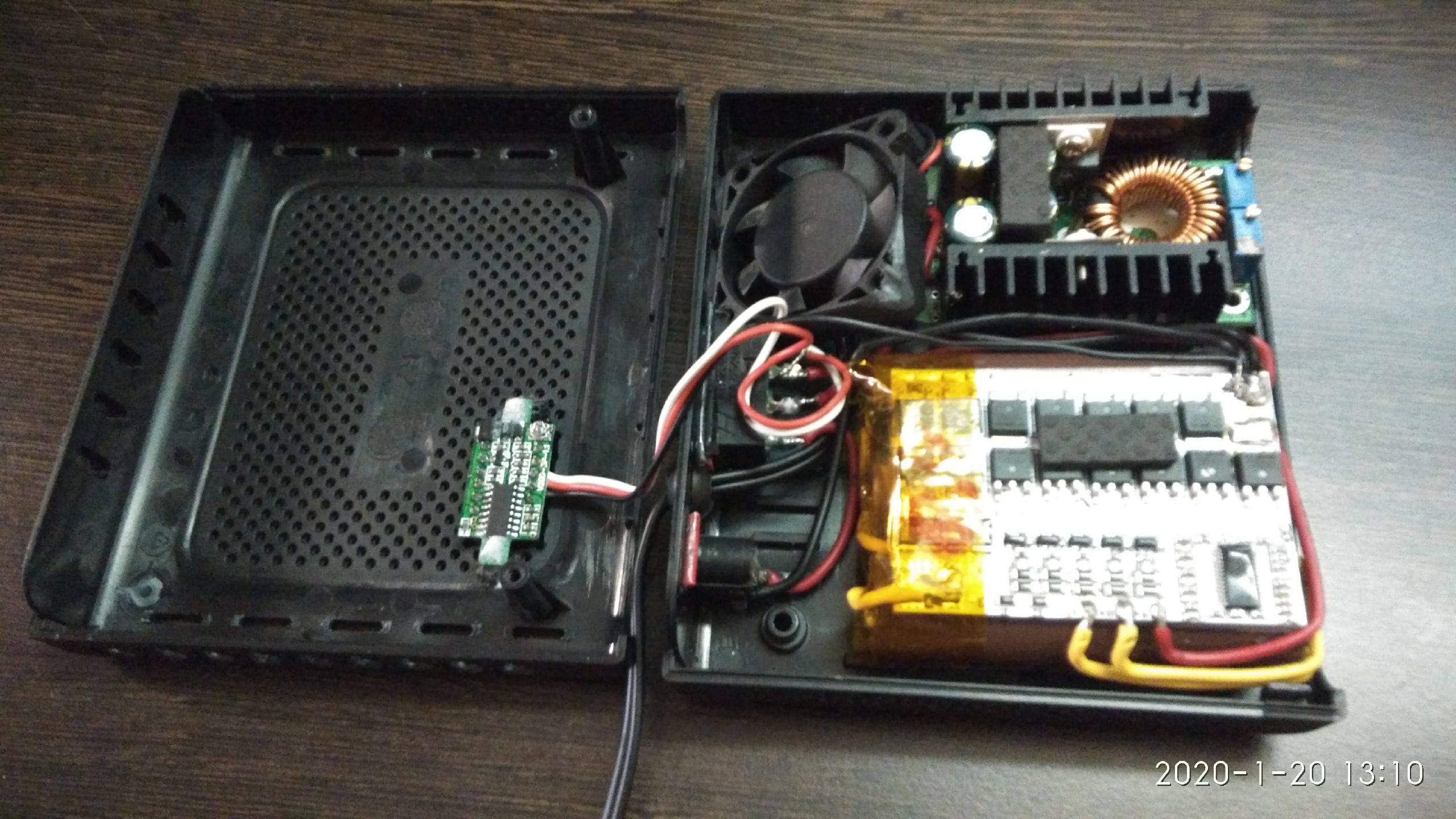

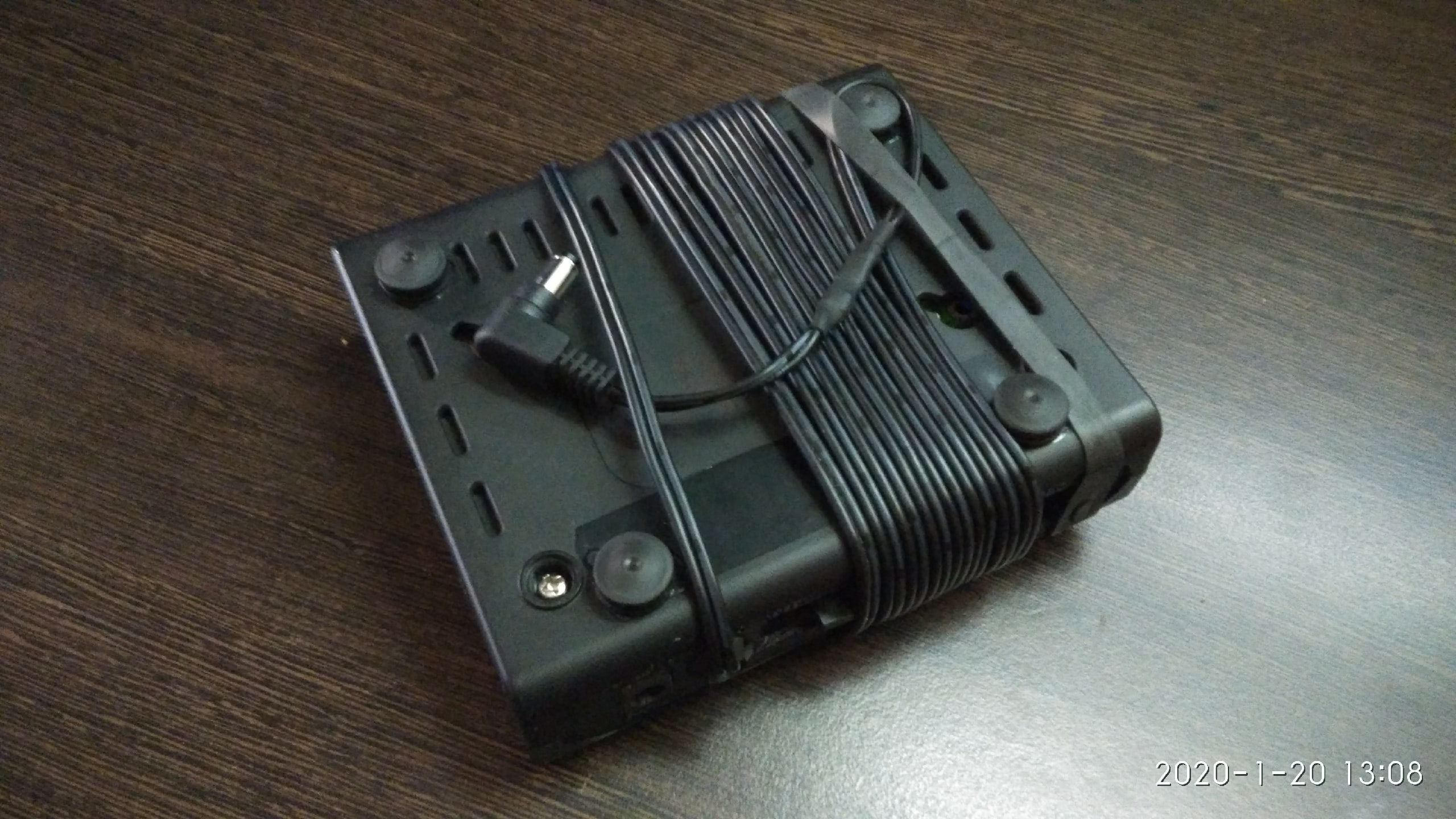

    Версия 2.0

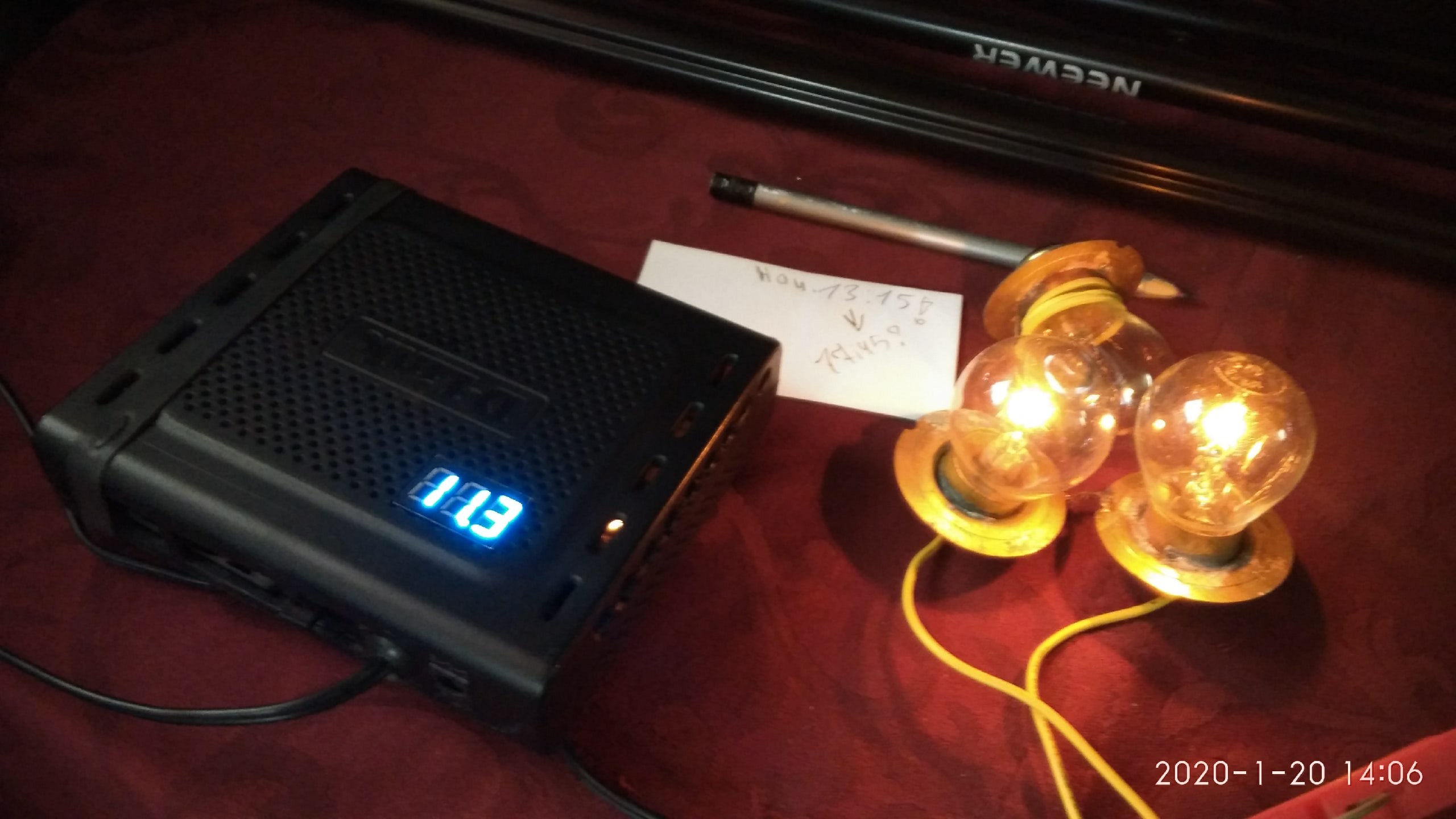

    теория...ёмкость бат.блока 9000мАч...нагрузка лампами 2А...время работы 4ч30мин.
    отсечка на ячейку 2.8v ... акумы ///ТАКИЕ\\\
    ///БМС\\\ ///ДС-ДС\\\


    Вложения:

    • nvLN4aalV7g.jpg
      Размер файла:
      347,7 КБ
      Просмотров:
      286
    • Jz-XFsZ7_oA.jpg
      Размер файла:
      490,2 КБ
      Просмотров:
      276
    • VnoA9jH2Kno.jpg
      Размер файла:
      470,3 КБ
      Просмотров:
      271
    • aVkirEswpdU.jpg
      Размер файла:
      304 КБ
      Просмотров:
      296
    Последнее редактирование: 20.01.20
  4. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    На самом деле совершенно бессмысленный колхоз!
    Купили бы лучше несколько комплектов Энелупов и не страдали бы ерундой!

    Для чего вообще нужен liion vs lcd nimh? Ответ больше энергии на тот же объём и массу. А у вас 3/4 объёма корпуса занимает понижайка с вентилятором!
    А ещё литиевые высокотоковые аккумуляторы в вспышках используют для сокращения времени готовности вспышки. А вы туда понижайку с ограничителем тока... Весь смысл теряется.
    Вспышка кстати говоря очень мощная нагрузка и обычно скорость готовности упирается в внутреннее сопротивление ХИТ.

    По поводу комплектующих и сборки:
    -У меня нет претензий только к bms. Она выбрана правильно. Одна из самых безпроблемных bms.
    - Аккумуляторы у вас не LG hg2, а ЛитоКала... А ЛитоКала это такая китайская лотерея... Даже в одной коробке могут быть совершенно разные банки... Фирма LG к данным изделиям никакого отношения не имеет... Если повезёт будет заводской Китай.
    - данная модель понижайки на 10А сгорит даже с охлаждением! Её даже китайцы заявляют как 5А, а на практике больше 4А не стоит её нагружать.
    - Работа Энелупов при отрицательных температурах не вызывает сомнений. А вот ЛитоКалы не факт... Тестировать надо конкретно данные банки...
    - Соединение пайкой 18650 плохая идея... Вернее всего так, если контактной сварки нет, а паяльник ваш основной инструмент и руки прямые то можно... А если руки не совсем прямые, то перегрев банки>параллель в мусорку...
    -Силовые провода потолще надо. У вас там 10А все таки и греть провода плохая идея.

    Я бы такой колхоз на liion+ понижайка делать не стал бы! Просто на стадии задумки подобную идею забраковал бы!
    Если так хотелось аккумулятор в коробке что мешало использовать литй титанат 2s? И никакой понижайки не нужно было бы!

    Как вариант можно взять lifepo4 2s и заряжать до 3v на банку, но тут мы не будем снимать всю ёмкость. И то данный вариант намного лучше, чем ваш колхоз с понижайкой.
    А вот с титанатом все намного лучше будет.

    Последнее редактирование: 12.02.20
    фотографф нравится это.
  5. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    да какой смысл переделывать :-).....уже две пыхи работают на литий павер-банках и это просто класс !
    дерзайте...нафик металгидрид !

    проводка по 2.5м от акустики ....z906...сечение вполне подходящее....силы тока для пыхи хватает !

    отрезал от тыльных колонок

    есть 8щт энилупов и 12 фуджиков.........и они греются и пыха греется....с павербанками и прохладней и на много дольше работает....

    ............


    Вложения:

    • VlNK64KxYgk.jpg
      Размер файла:
      221,5 КБ
      Просмотров:
      220
    • Oa4JpMkMohw.jpg
      Размер файла:
      246 КБ
      Просмотров:
      215
    • пппрр.JPG
      Размер файла:
      64,8 КБ
      Просмотров:
      234
    Последнее редактирование: 13.02.20
  6. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    Сейчас ещё раз посмотрел... У вас в первом варианте даже bms не было...
    Честно говоря такое делать нужно тайно и никому не рассказывать!
    Но выставлять такой лютый колхоз на всеобщее обозрение у меня честно говоря слов нет...
    И без всяких шуток огнетушитель к вашей конструкции должен быть в комплекте.

  7. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    о да бмски на месте.....и они оч прикольно балансируют заряд....подмигивая огоньками :-)

  8. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    Какая разница от чего данный кабель? Фото у вас смазано. Сколько там 18АWG на 2,5метра и на 10ампер?

  9. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18

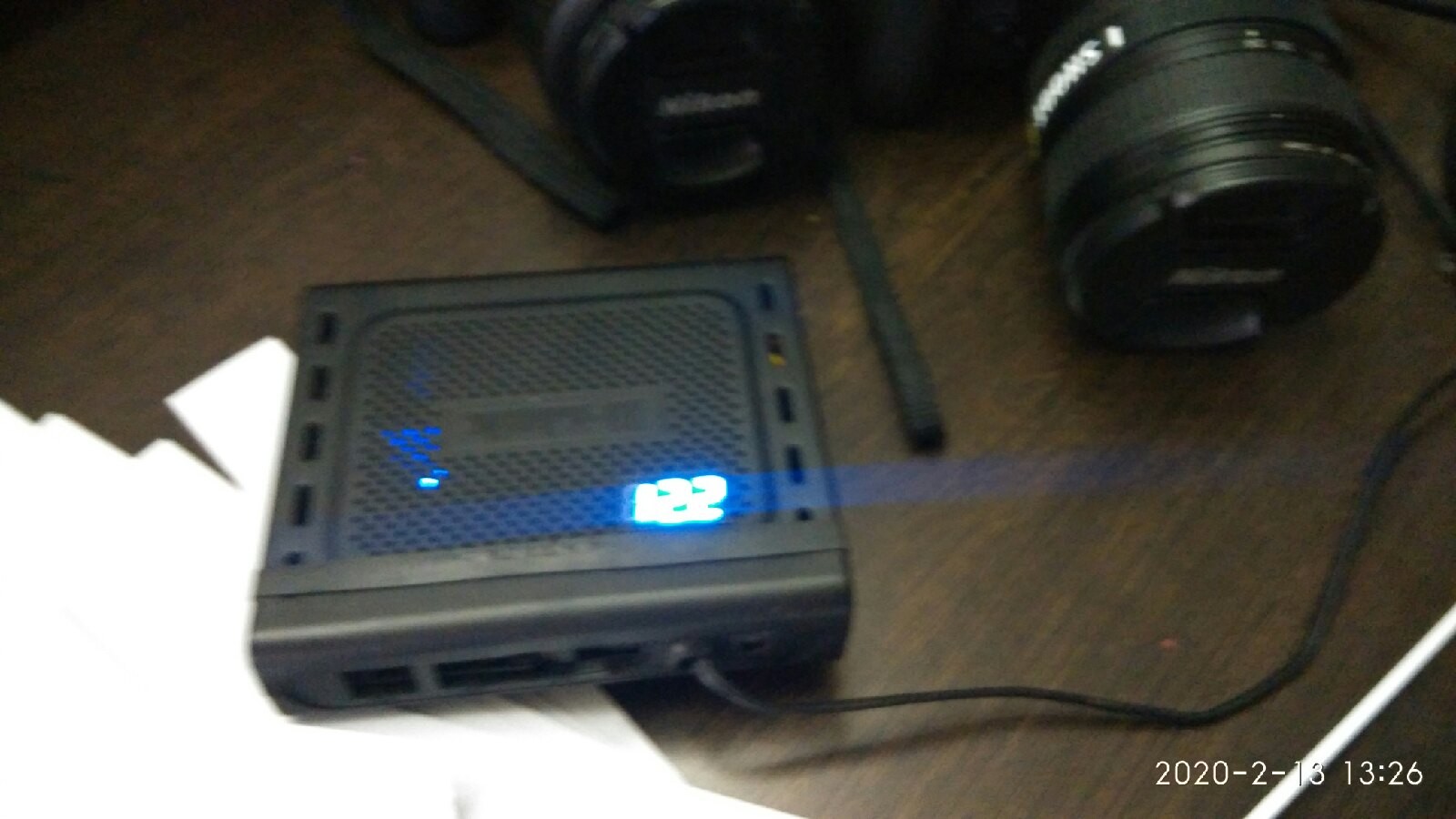

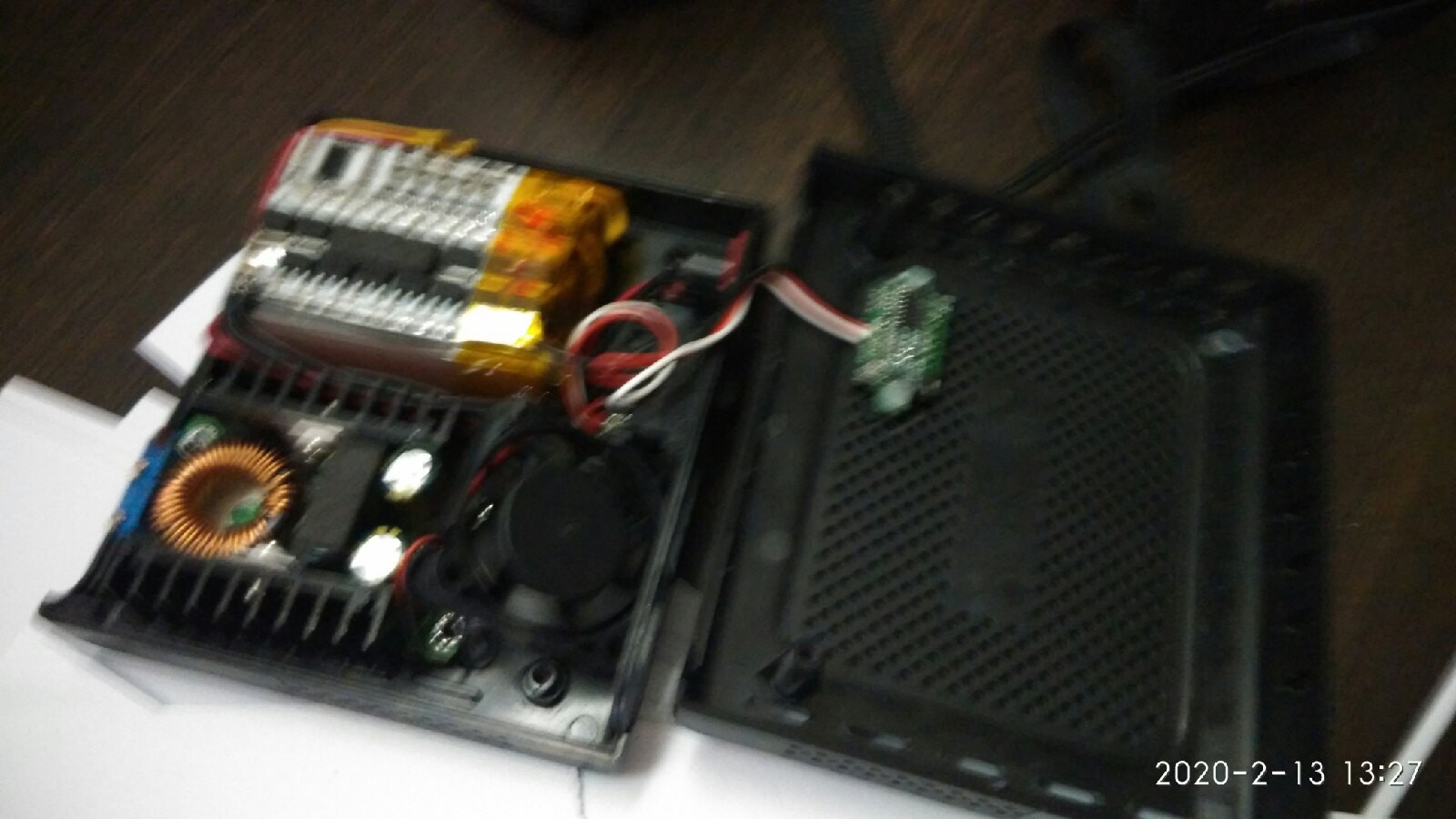

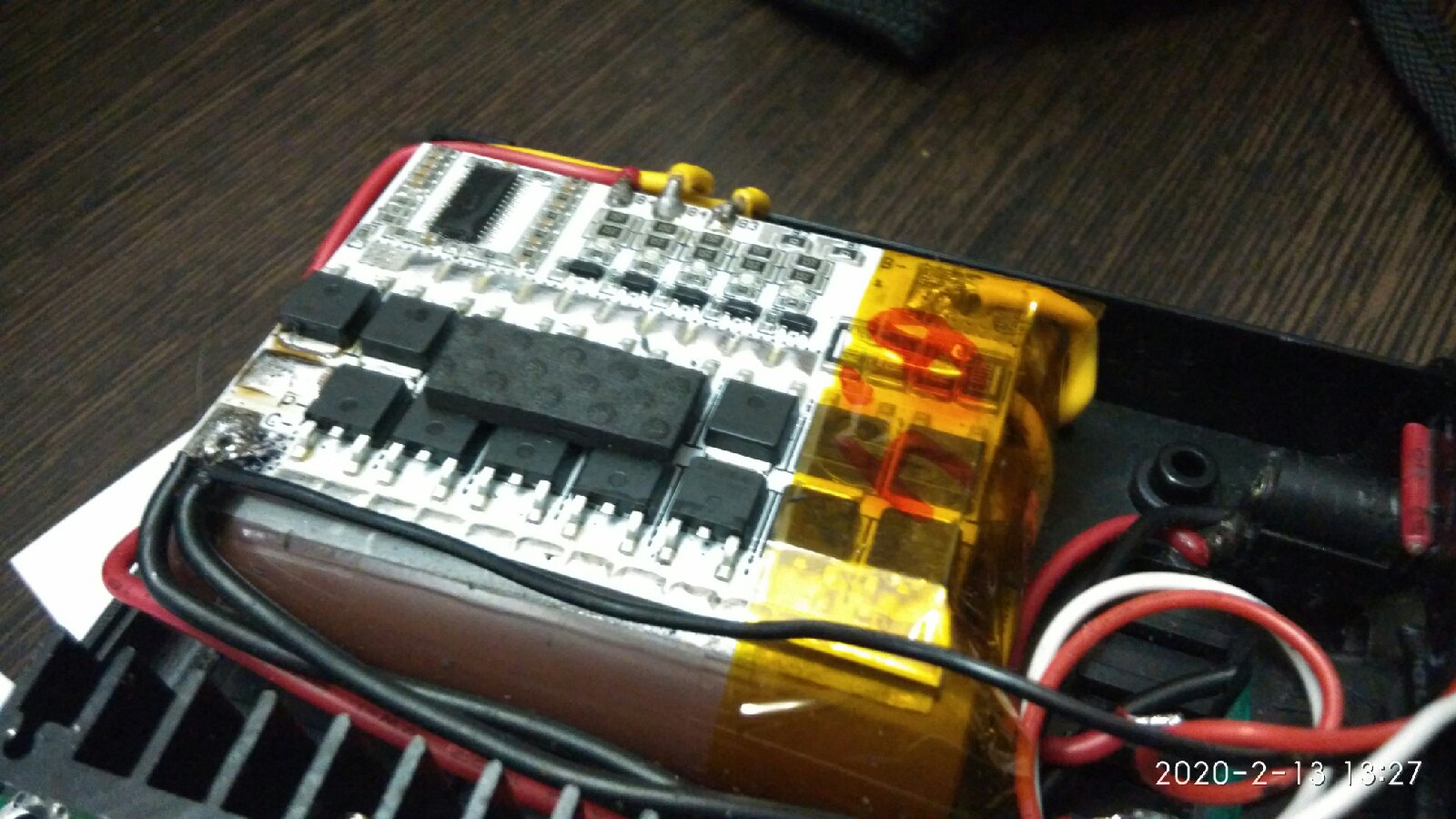

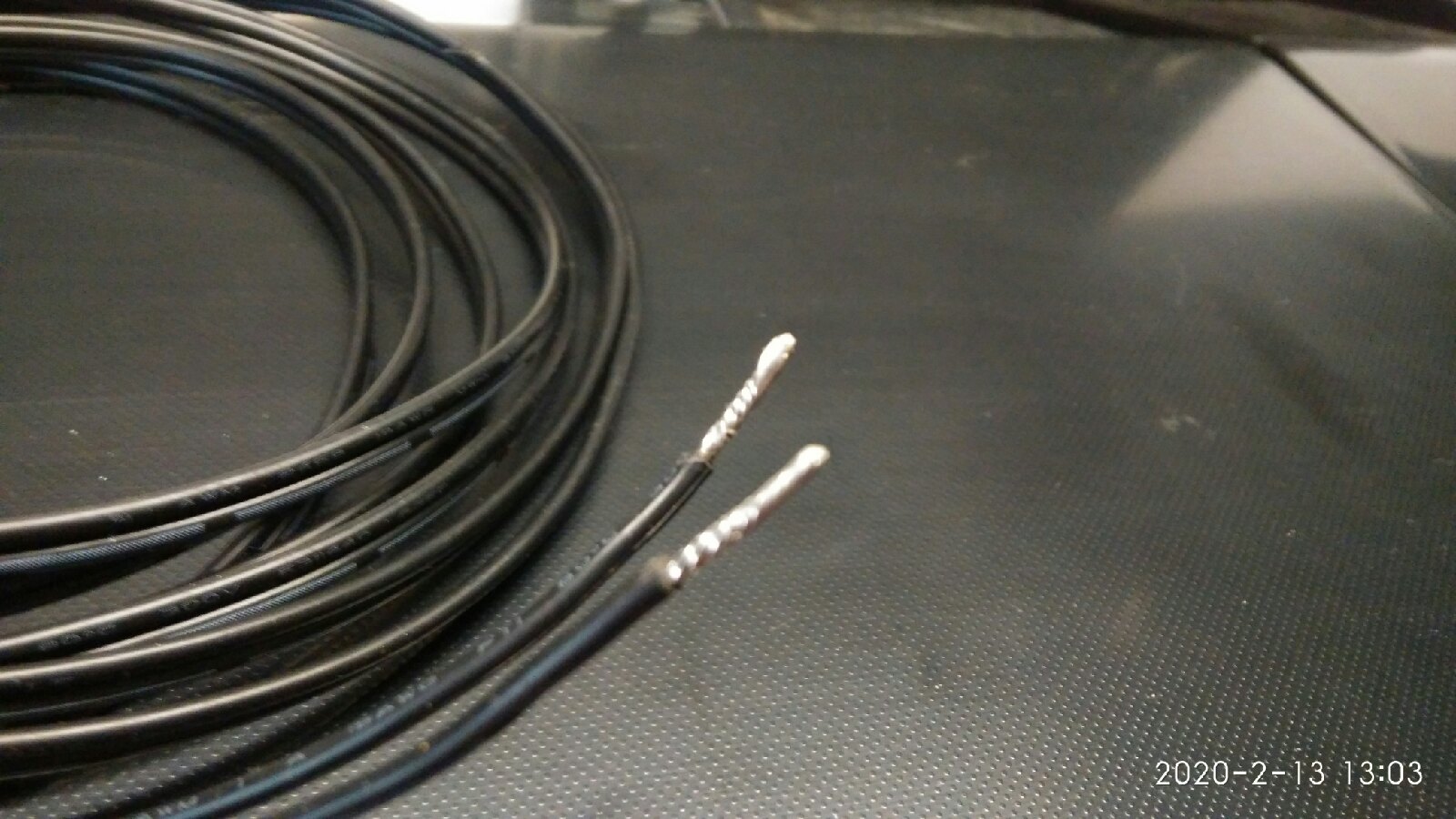

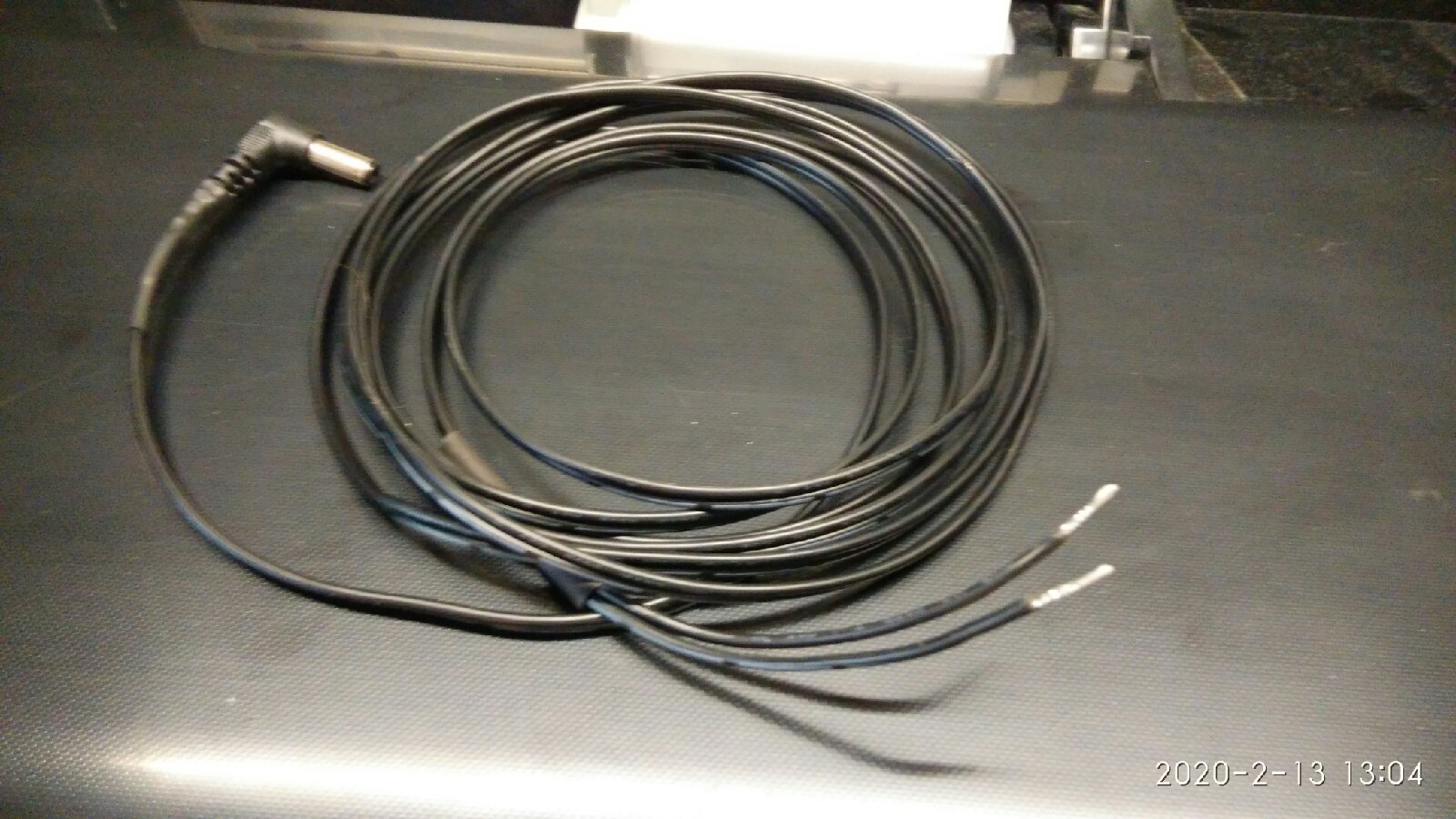

    ок...вот фото для не понимающих

    ок ..да...физика вопроса...но факт !!!! это на много лучше металгидрида который ущербный и не актуальный !!!


    Вложения:

    • 1SKbkNPYaiA.jpg
      Размер файла:
      181,8 КБ
      Просмотров:
      232
    • RsYSZJM-Hks.jpg
      Размер файла:
      165,7 КБ
      Просмотров:
      223
    • n5J0HO39AGY.jpg
      Размер файла:
      239,4 КБ
      Просмотров:
      236
  10. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    Ещё раз повторю вопрос. Что мешало использовать 2s литий титанат или на худой конец литийжелезофосфат? И отказаться от понижайки.

    Два фото смазаны, но там и так все видно. Огнетушитель обязательно должен прилагаться к вашему девайсу!
    Банки от КЗ защищает только китайская термоусадка. BMS также лежит на банках и от козы защищает все та же термоусадка...

  11. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    огнетупитель на банкете найдём ..ок как скажешь

    что за предрассудки...товарищи....попробуйте \спаяйте и радуйтесь литию.

  12. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193

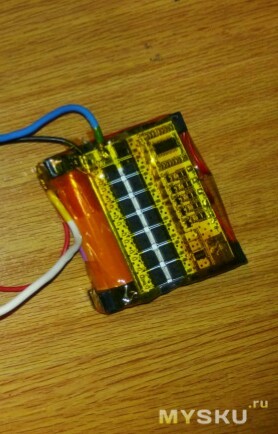

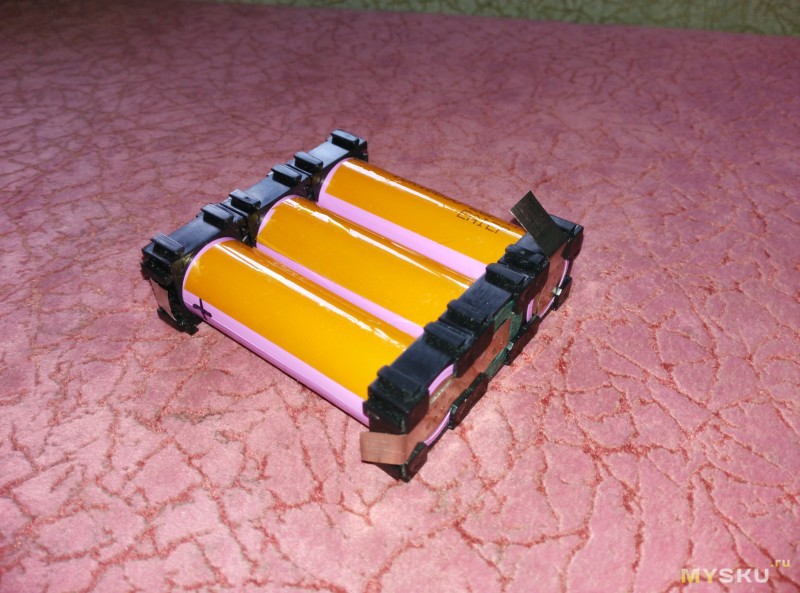

    Вот так примерно должно выглядеть безопасное исполнение 3s liion.
    На плюсовом контакте изолирующая прокладка. Сборка на пластиковых держателях между банками воздушная поослйка. BMS крепится к держателям. Банок не касается. Соединение сваркой.

    В данном проекте максимальный ток 4А.

    И в вашем случае отпаять 3 шунта из 4. Ибо 100А вашему проекту не нужно, а при козе может не сработать защита т.к. 100А ваши банки могут не выдать...


    Вложения:

    Последнее редактирование: 13.02.20
  13. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18

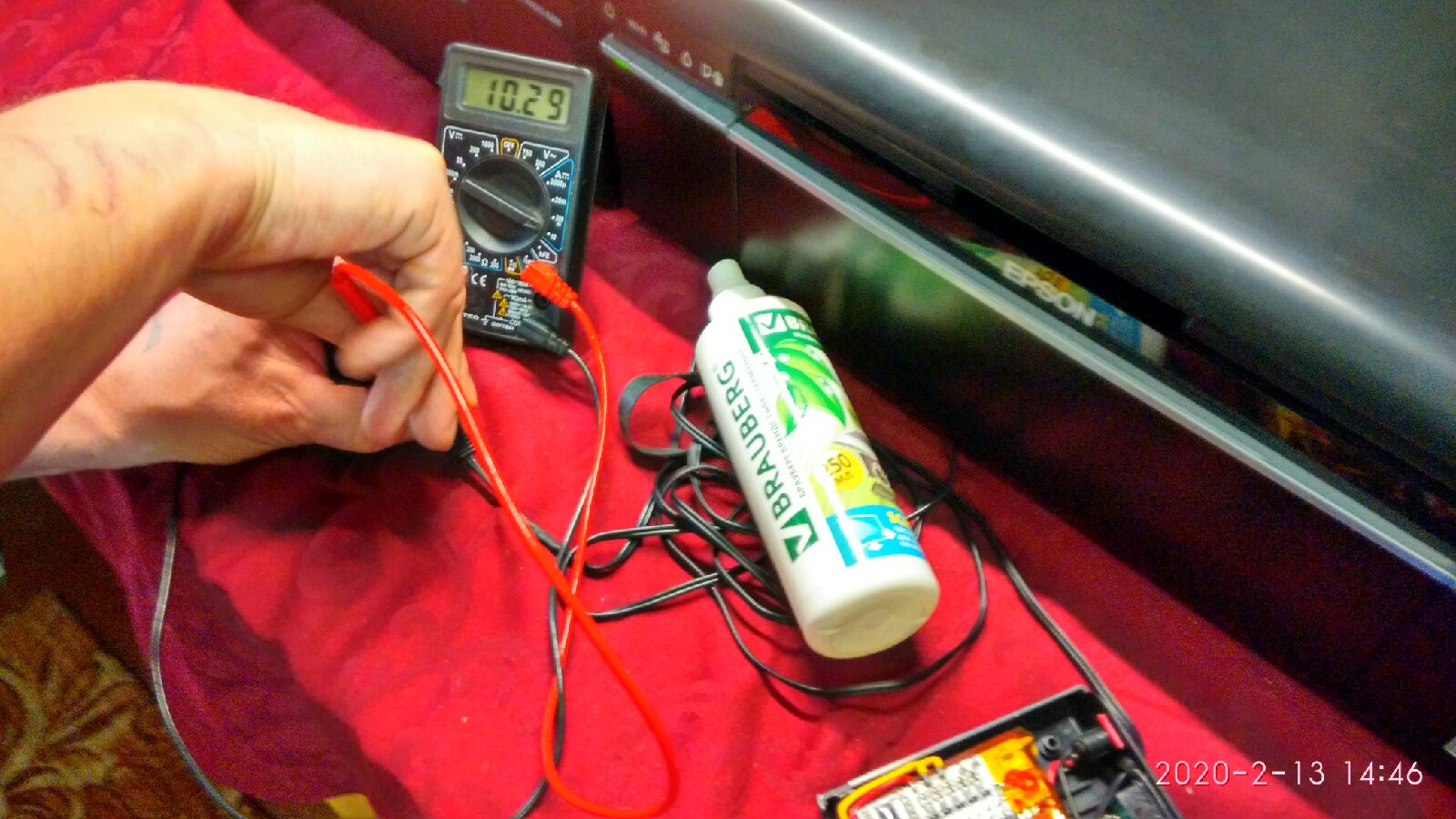

    для не рлигеозных
    ток кз 10а...провод 2.5м


    Вложения:

    • dMttY8c_j68.jpg
      Размер файла:
      266,7 КБ
      Просмотров:
      230
  14. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    У меня нет никаких предрассудков относительно лития! Собираю постоянно кучу проектов на литии.
    Пока в них нет электромобилей все остальное уже было...

    :facepalm::crazy2:
    А на ячейках вы также ток КЗ мультиметром в режиме амперметра измеряете? Закрепите результат на автомобильном аккумуляторе! И это все на ютуб весело будет я даже посмотрю. Ржать буду как на очень смешной комедии!
    Ток в розетке таким же методом не пробовали измерять?

    Последнее редактирование: 13.02.20
  15. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18

    плата dcdc..держит ток по всей системе...и регулирует .....
    пыха на средн. мощности ...держит норм

    короче говоря...перепаивайтесь....и...не парьтесь
    литий это тема!

  16. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193

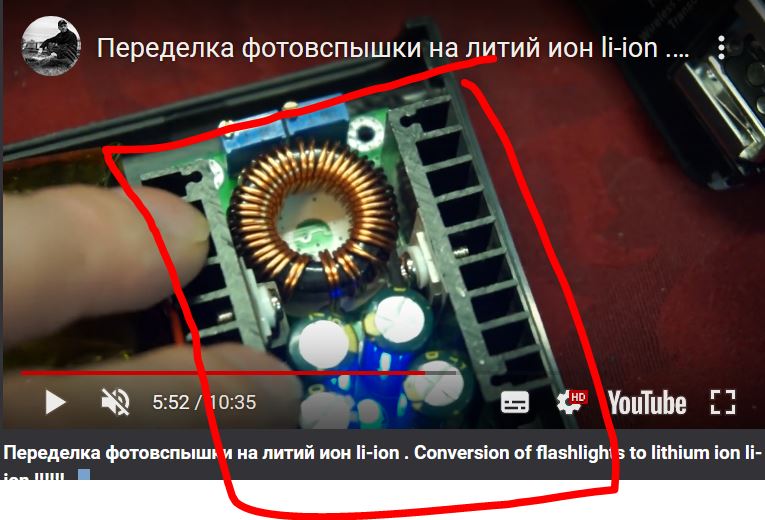

    А надпись на иностранном языке "unfused" на входе 10А на вашем 83х не на какие мысли не навела?

  17. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    фигачел контакты лампами по 1а по 1.5а ..норм было
    плата понижайка старется

  18. DarthPlagueis

    DarthPlagueis Активный участник

    1.476
    193
    Литий тема! Но liion довольно опасен и требует профессионального подхода.
    А у вас пока получается вариант "мартышка с гранатой" извините, но это так!

    Вам начинать надо например с lifepo4 эта химия более безопасна при таком качестве сборки как у вас...

  19. MASTER_LEX

    MASTER_LEX Активный участник

    1.660
    18
    я ж эту плату показывал в видео

    вы девушка ? обычно они всего боятся !!!!!!!
