Электронщики, нужна помощь

Тема в разделе "Технический", создана пользователем Satanas, 06.10.19.

  1. Satanas

    Satanas Активный участник

    19.774
    1.977

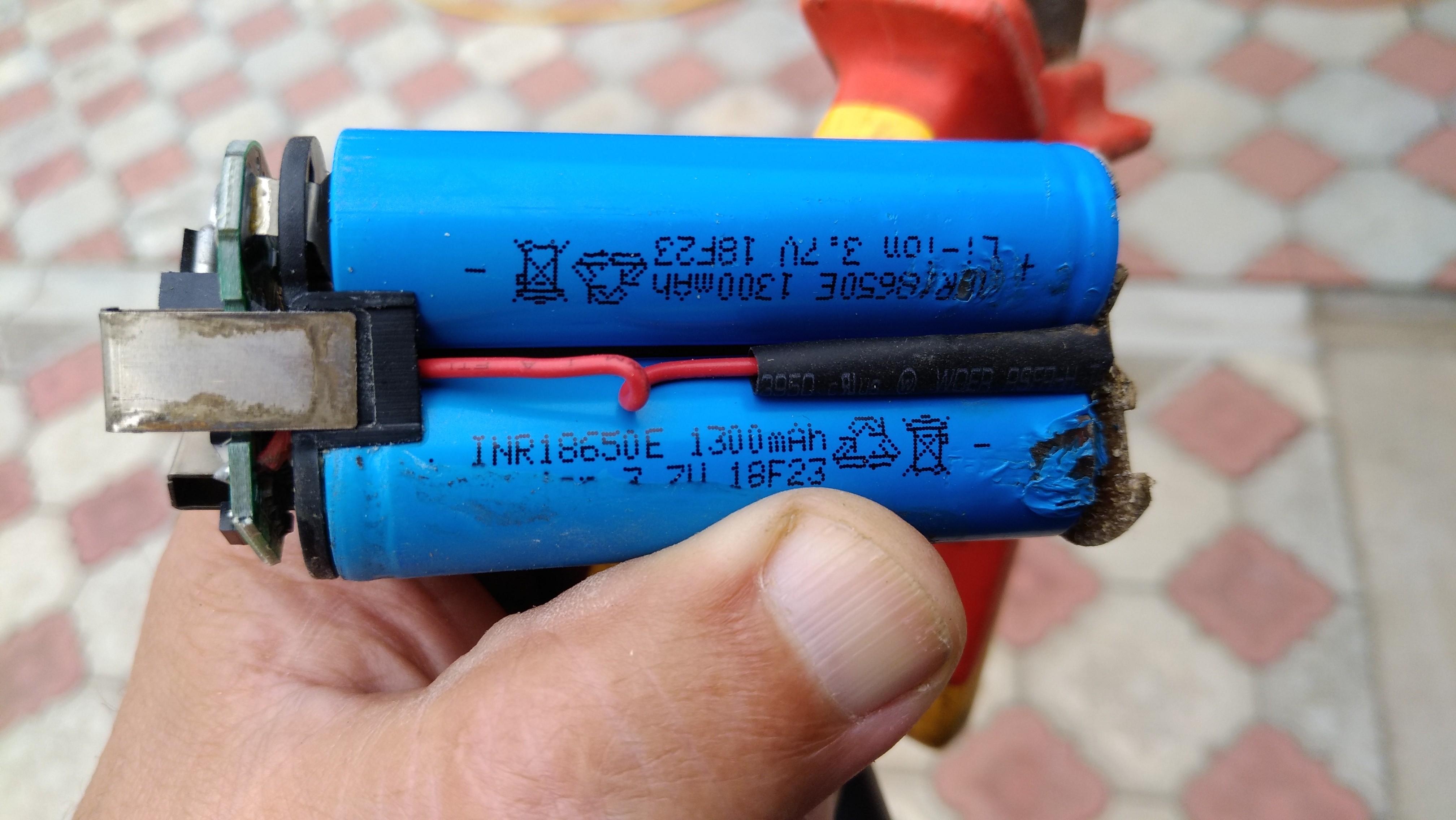

    P91006-121835.jpg На этих трех аккумулятора сверху платка, что-то там не то.
    Батарейка новая, заряжалась пару раз, не более, Судя по всему где-то обрыв, вытыкаешь ее на зарядку, горит зеленым светодиод, будто она заряжена. Если не посоединять к зарядке аккумулятор, то он тоже сразу при включении горит зеленым. Отсюда и вывод, что обрыв в цепи.
    ЗЫ, внизу пошкрябано пассатижами, когда вытягивал батарейки из корпуса.
    Гарантии на аккумуляторы, разумеется нет, типа это расходник).
    Может кто помочь?

  2. evrei34

    evrei34 Активный участник

    3.614
    100
    Прозвони термопредохранитель ( чёрная хрень между аккумами,скорее всего не будет звониться..)

  3. Satanas

    Satanas Активный участник

    19.774
    1.977
    @evrei34, ок, попробую завтра.

  4. Satanas

    Satanas Активный участник

    19.774
    1.977
    Не знаю, то или нет, но не звонится, вроде сгоревшее, такое черненькое и довольно плоское. Думаю не ошибся, там микросхема и эта хрень.
    Кто может оживить-перепаять или что там...

  5. evrei34

    evrei34 Активный участник

    3.614
    100
    Сначала попробуй замкнуть контакты термопредохранителя... Если запустится - дело точно в нём...
    ЗЫ. Глубоко моё ИМХО, но данная схема вполне работоспособна и без этой ерундовины...

  6. andrusha

    andrusha Активный участник

    20.971
    2.922
    а не еба..ет???:d

  7. AlexeyNik

    AlexeyNik Активный участник

    7.191
    2.941

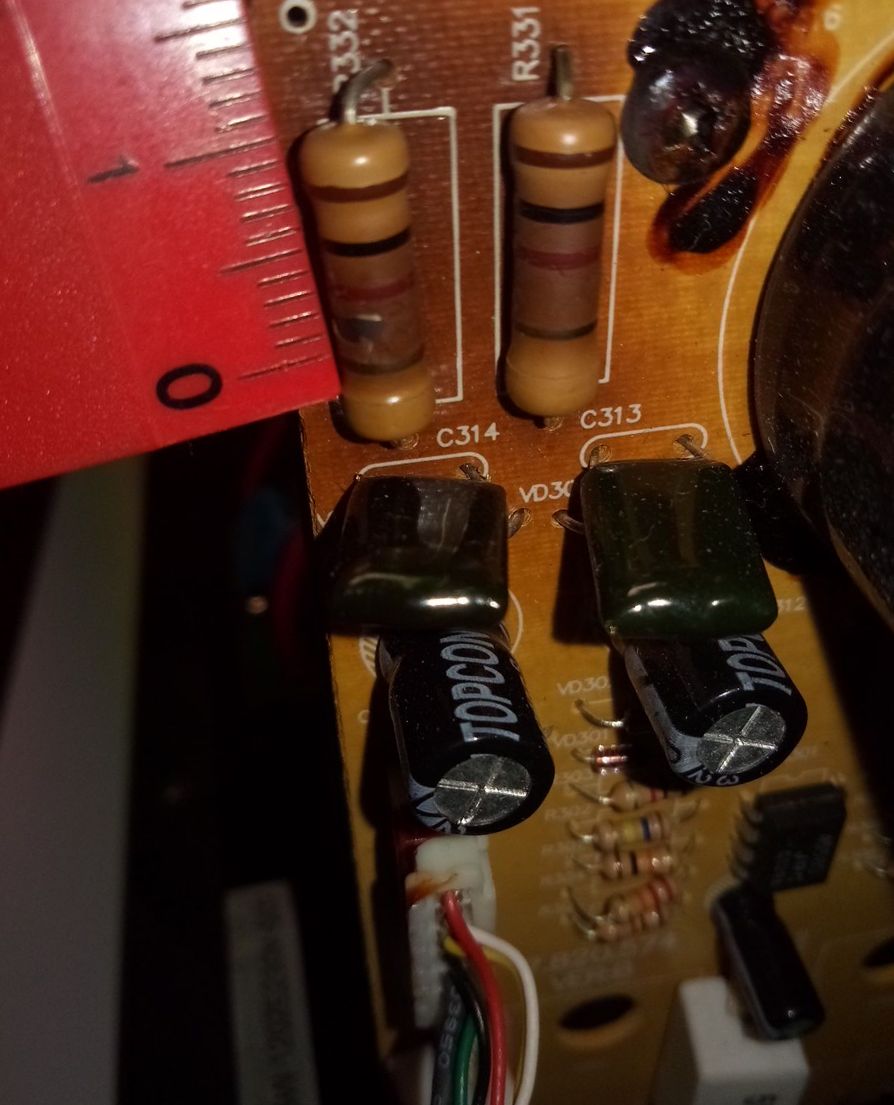

    Комрадос, тоже нужна помощь. Напишу здесь, чтобы не плодить темы.
    Слышал, что по размерам и маркировке в виде плосок можно определить тех характеристики резисторов.
    Вот есть два таких. Профи, может подскажете по внешним данными, что за резисторы.


  8. evrei34

    evrei34 Активный участник

    3.614
    100

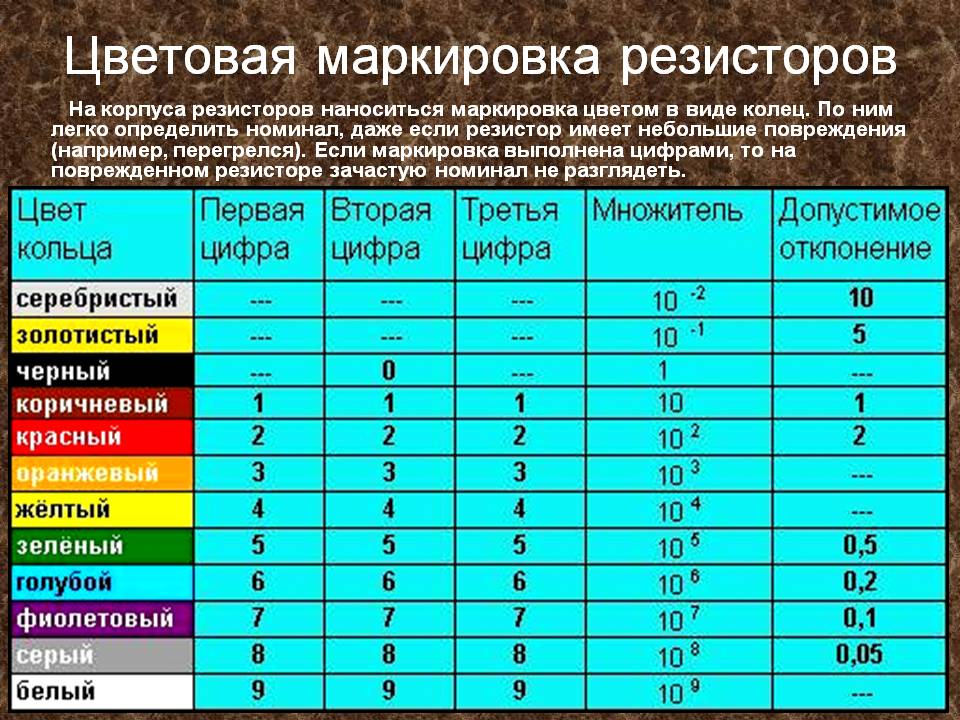

    062.jpg А дальше - сам...

    sema нравится это.
  9. Deceiver

    Deceiver Активный участник

    17.036
    3.688
    @AlexeyNik, похоже 10 кОм с допуском 5%

  10. Shev

    Shev Участник

    204
    3
    Скорее 1 кОм

    Vovec800 нравится это.
  11. evrei34

    evrei34 Активный участник

    3.614
    100
    Для того и таблица...:shuffle:

  12. AlexeyNik

    AlexeyNik Активный участник

    7.191
    2.941
    На фото плохо видно, наверное поэтому мнения разделились )
    1 полоса коричневая = 1
    2 полоса черная = 0
    3 полоса, скорее красная = 100
    4 полоса хз, я дальтоник, или серая или серебристая....

    итого 10*100 ом = 1 000 ом
    как отличить серый от серебристого не представляю. Для меня что серый что серебристый...

    еще вопрос.
    по размерам они как-то классифицируются?
    Подозреваю это влияет на мощность. Наверно чем больше тем мощнее ))
    Как думаете эти резисторы какой мощности?

  13. Deceiver

    Deceiver Активный участник

    17.036
    3.688

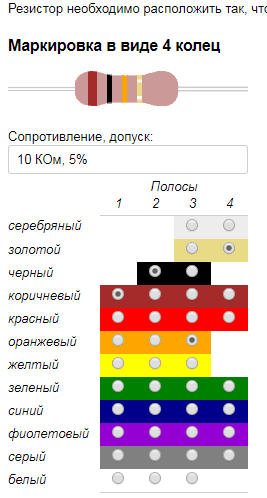

    по калькулятору 10

    я определил её как оранжевая

    думаю 0,5 Вт или 0,25


    Вложения:

    • 10.png
      Размер файла:
      7,3 КБ
      Просмотров:
      107
  14. saleksval

    saleksval Активный участник

    1.055
    428
    Моё мнение "забейте" на них. Конечно проверить мультиметром не помешает, но на 99% они "живы". Да их поджарило, но они живы. Нужно искать что их "поджарило". Там вверху справа что то такое не жареное, а горелое.

  15. AlexeyNik

    AlexeyNik Активный участник

    7.191
    2.941
    По внешним признакам подозрение вызывают эти два резистора и еще два конденсатора.

  16. AMD_DRON

    AMD_DRON Активный участник

    3.332
    129

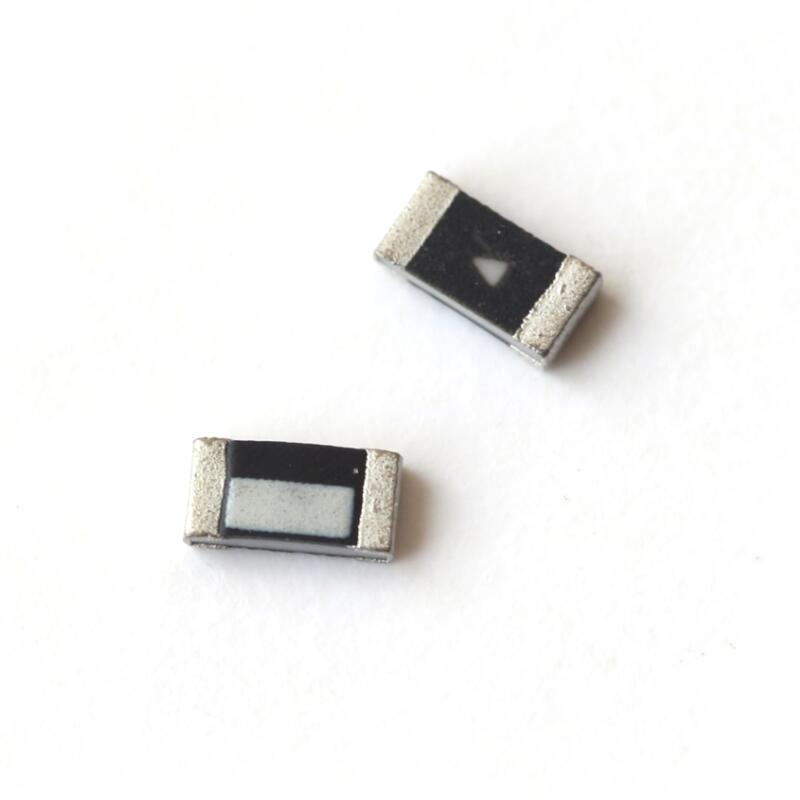

    Народ, Хэлп!!! Что за диод? SMD-Switching-Diode-CD4148-0805-Package.jpg

  17. Rush-99

    Rush-99 Активный участник

    6.483
    23

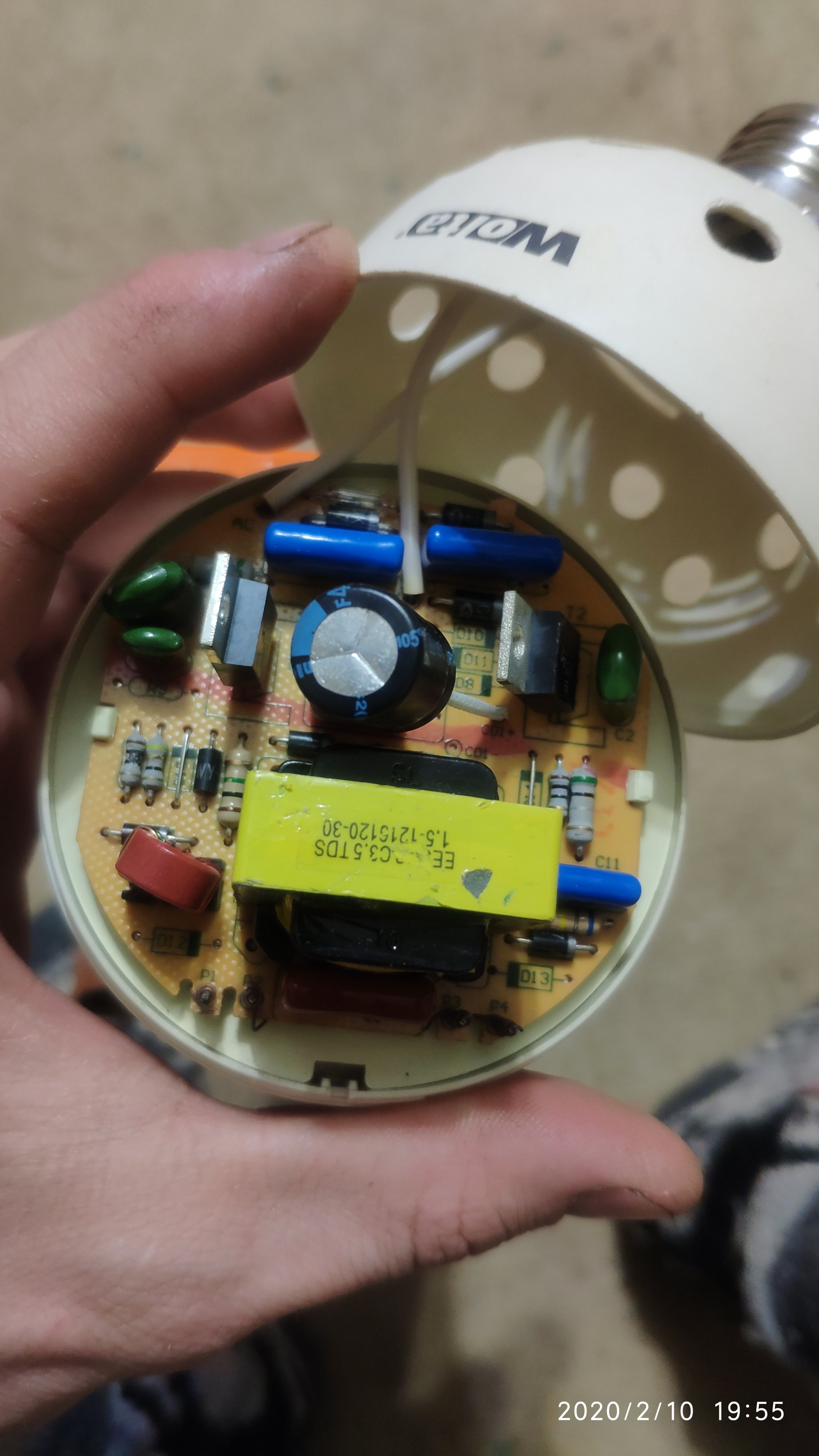

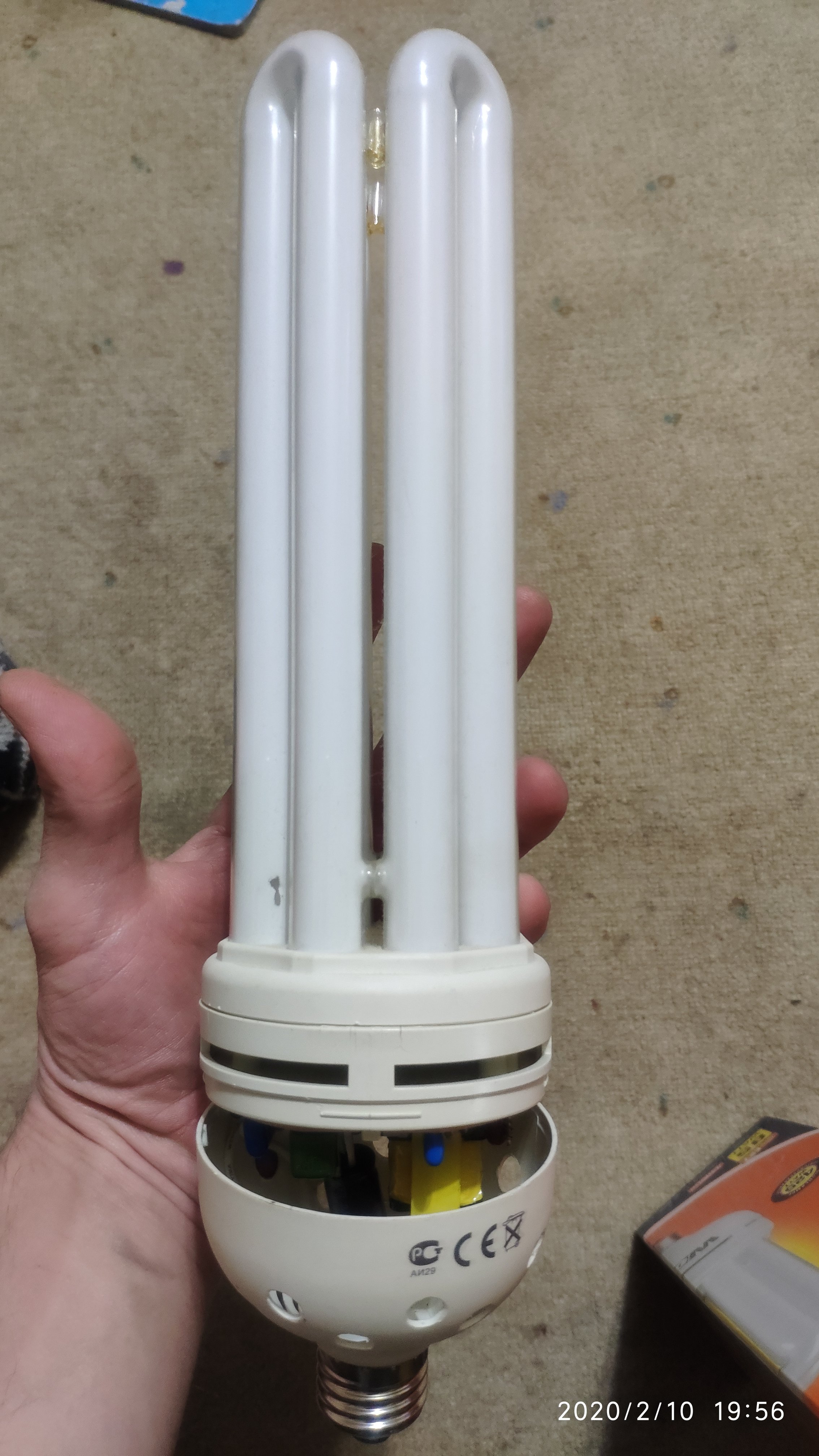

    Кто-нибудь восстанавливал энергосберегающие лампы? У меня есть здоровая лампа на 85w, нити попарно прозваниваются, значит думаю что дело в плате, кто сможет посмотреть? Выкидывать жалко, т.к. светила она очень хорошо, а в сервисе ремонт будет стоить дороже лампы, паять я сам умею, но найти неисправность не могу, лампа лежит уже года 3-4

  18. AMD_DRON

    AMD_DRON Активный участник

    3.332
    129
    Ну дык фото предоставьте.

  19. Arturvn

    Arturvn Активный участник

    9.331
    1.032
  20. AMD_DRON

    AMD_DRON Активный участник

    3.332
    129
  21. Rush-99

    Rush-99 Активный участник

    6.483
    23

    Вложения:

  22. RedCat

    RedCat Активный участник

    9.684
    717

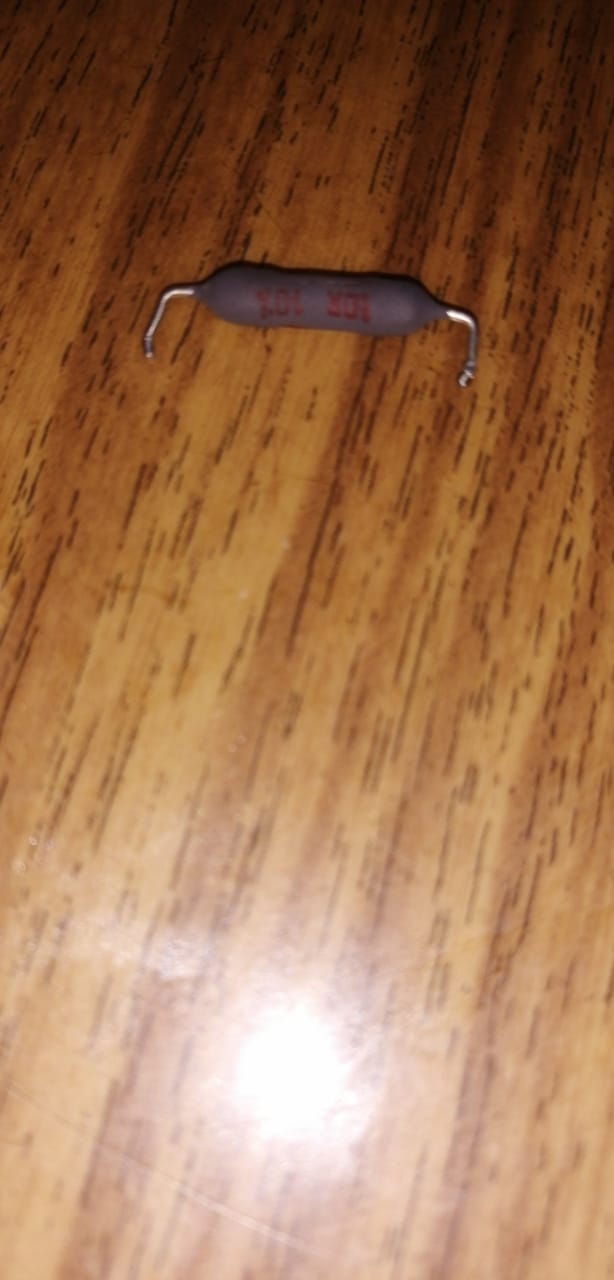

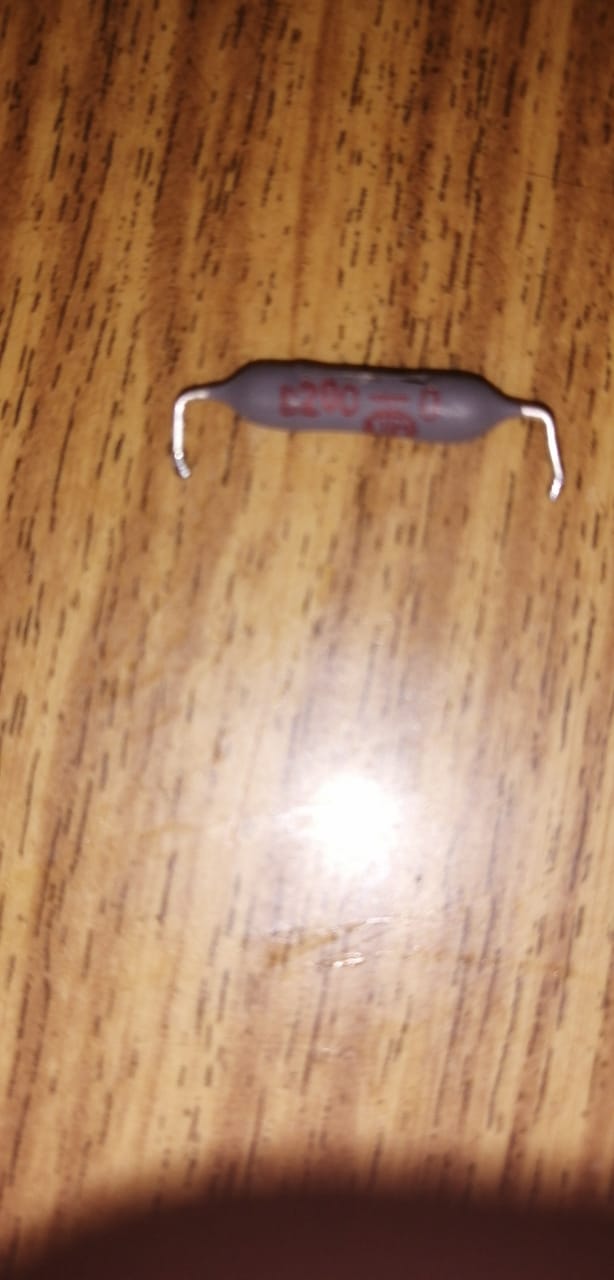

    Прислаи по вацапу. Спрашивают что это. Даже не знаю.

    b405f5d0-b299-421c-9647-6216e4bf506c.jpg 7f4440a2-21eb-4f94-85b4-5c2c73d52c5d.jpg

  23. Deceiver

    Deceiver Активный участник

    17.036
    3.688
    похоже на терморезистор, но фото мелкое

  24. RedCat

    RedCat Активный участник

    9.684
    717
    Вот и я так подумал. 10ом, 200 градусов?

    Маркировка вроде:

    10R 10% (вместо R возможно К)
    C200---0

  25. z52

    z52 Участник

    228
    11
    @Rush-99, Посмотри на входе 220v предохранитель в виде низкоомного сопротивления - обычно перегорает

  26. alexaudio60

    alexaudio60 Активный участник

    20.496
    1.911
    С окружающими элементами фотка полезней будет.
    пример

  27. Ту277

    Ту277 Активный участник

    4.804
    479
    @RedCat, я дроссели похожие встречал

  28. RedCat

    RedCat Активный участник

    9.684
    717
    Ходил хозяин в ЧипДип. Показывал. Сказали резистор 10 ом. Стоит, как я понял, перед мостом, за мостом электромагнит. Мост тоже сгорел, оказывается. )))

  29. печатник

    печатник Активный участник

    1.991
    37

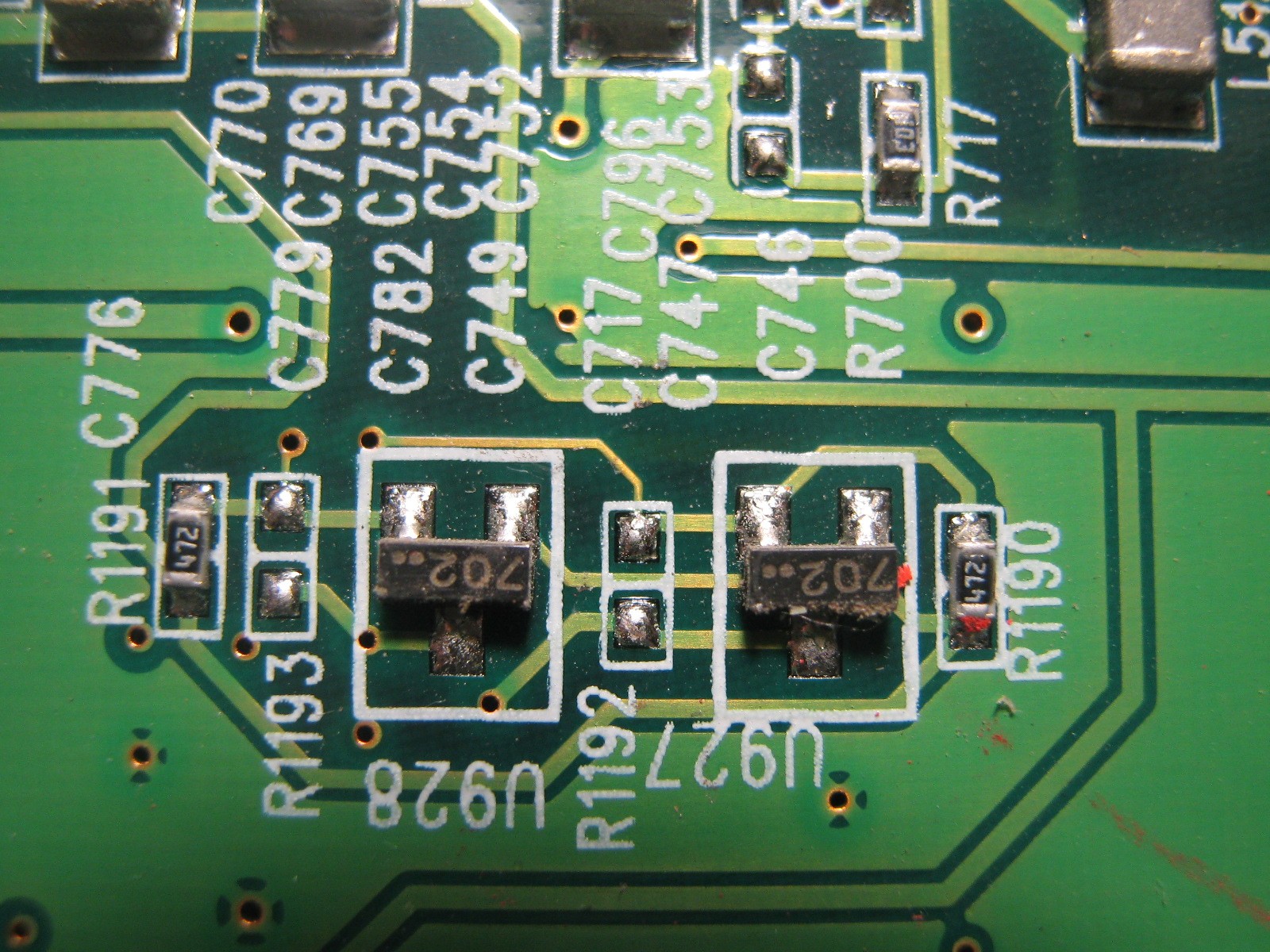

    плата крупно с микр.JPG кто что знает про микруху,отмечена красной окружностью.с трудом разобрал на ней символы "F9 34 507(E?)(P или B)702.

  30. z52

    z52 Участник

    228
    11
