Подключение батарей в ИБП

Тема в разделе "Технический", создана пользователем Зуб, 03.05.19.

Метки:
  1. 03.05.19 #1
    Зуб

    Зуб Участник Команда форума

    15.190
    1.580

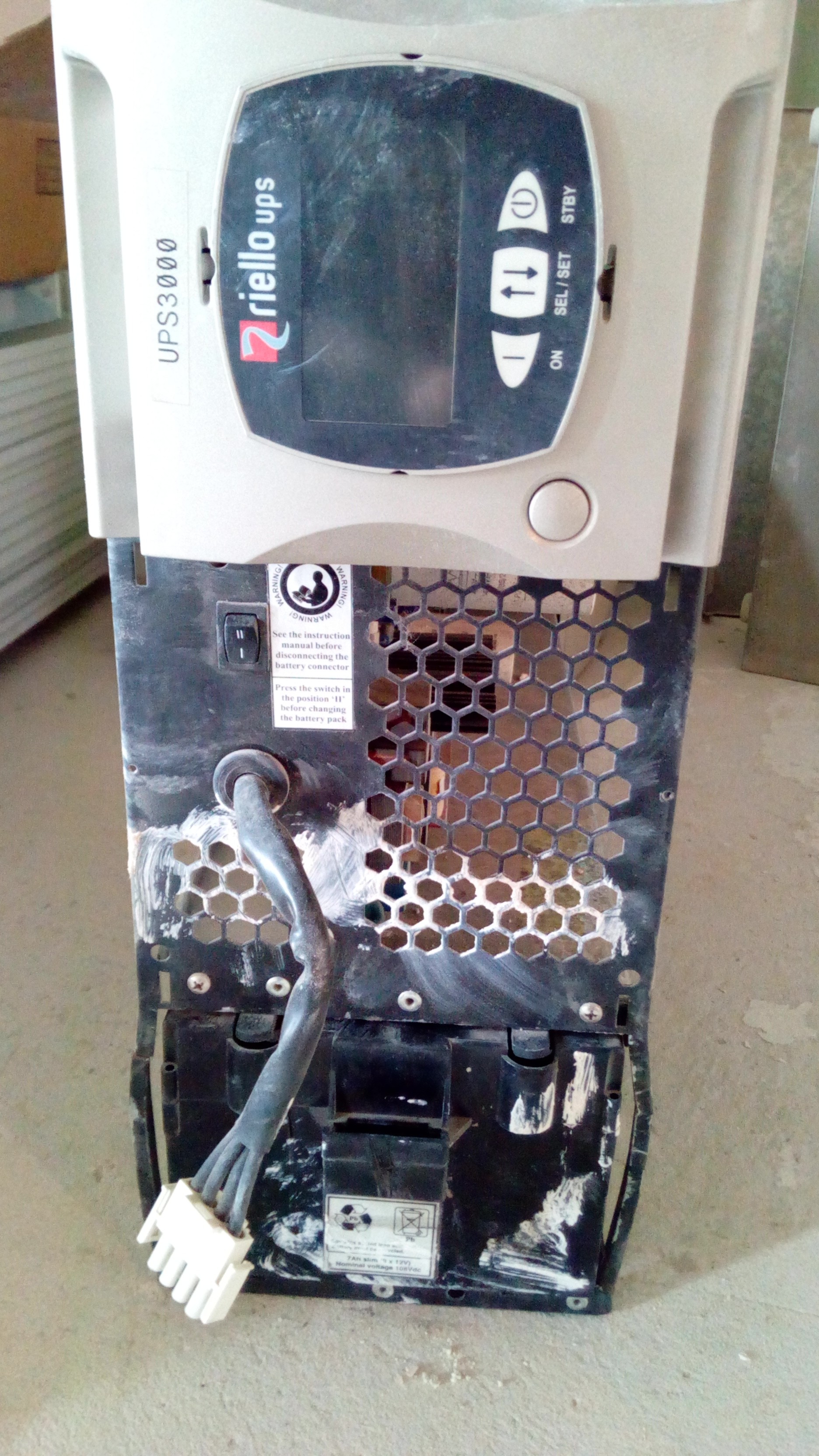

    Достался древний трофейный бесперебойник Riello UPS3000 с упаковкой батареек (скорее всего дохлые уже).
    IMG_20190503_105651.jpg IMG_20190503_105508.jpg

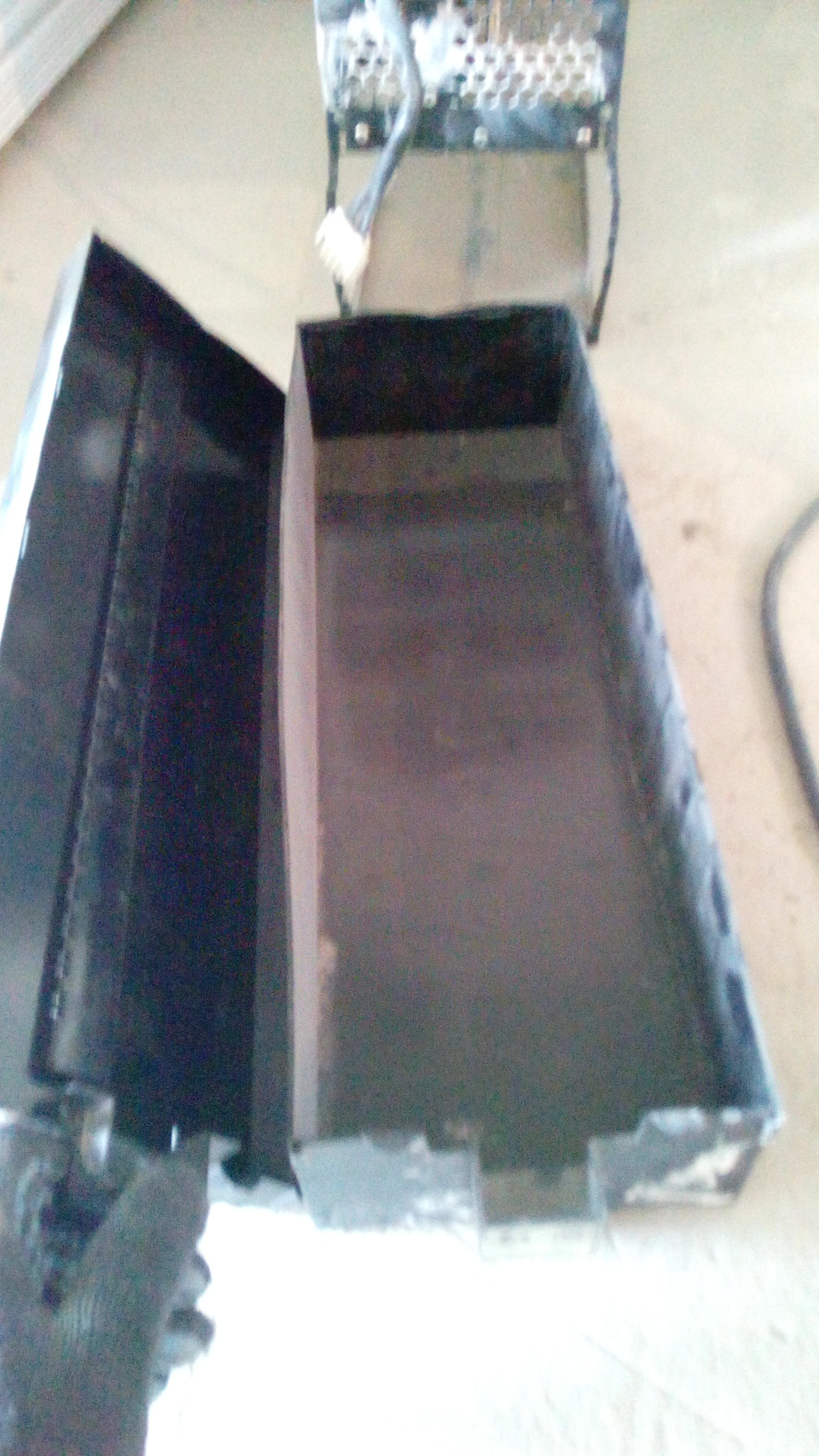

    У него есть выдвижной лоток для батарей.

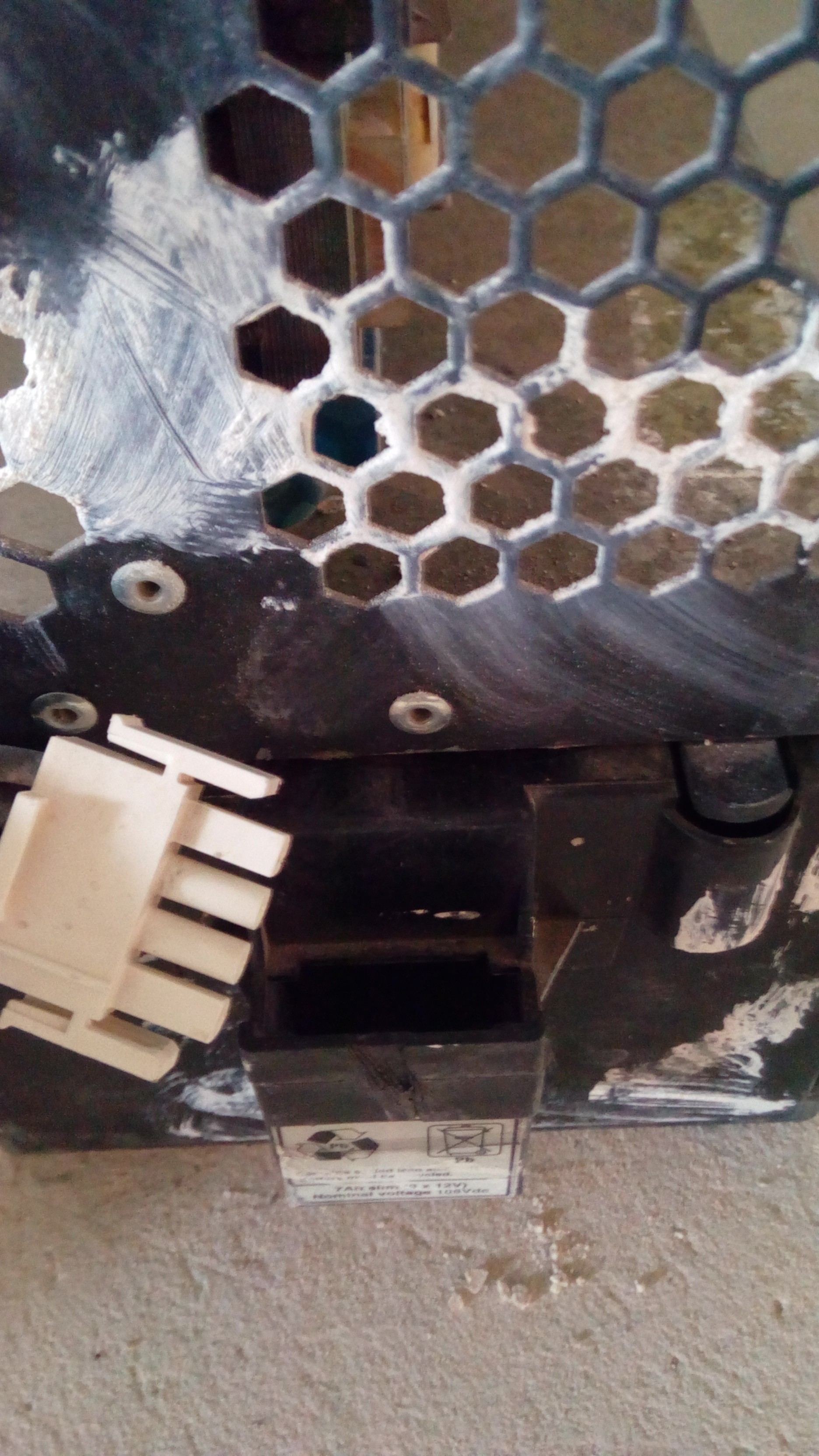

    Который подключается коннектором к нутру УПСа.

    Только вот в лотке для батарей никаких кишков и проводов нет. Как подключать батареи в лотке и как подключать сам лоток к ИПБ - непонятно...
    Есть ли тут бывалые УПСоводы, кто сталкивался с таким зверем?

  2. 03.05.19 #2
    hARTcore

    hARTcore Активный участник

    1.560
    16


    Возможно это видео будем чем-то полезно

  3. 04.05.19 #3
    Arturvn

    Arturvn Активный участник

    11.240
    1.703
    У APC подключаются последовательно-параллельно - 4 по 2, 2 по 2, т.е. 27,4В на выходе:
    [​IMG]
    Здесь же, судя по видео последовательное соединение, но двумя линиями:
    [​IMG]

  4. 04.05.19 #4
    Зуб

    Зуб Участник Команда форума

    15.190
    1.580
    К сожалению, нет. :(
    Подключение батарей совсем другое. Их 9 штук и скорее всего как-то в одну линию должны включаться.
    Будем искать...

  5. 04.05.19 #5
    hARTcore

    hARTcore Активный участник

    1.560
    16
    А точно 9? Имхо там должно быть четное кол-во батарей

  6. 12.05.19 #6
    Зуб

    Зуб Участник Команда форума

    15.190
    1.580
    Точно. Они прям в лоток хорошо так ложатся все.

  7. 13.05.19 #7
    sema

    sema Активный участник

    13.780
    1.170
    У меня такой был на 3 КВА, все батареи последовательно, итого 110 постоянного напряжения .

    В разъеме к УПСу два плюса и два минуса, поэтому 4 контакта.

  8. 13.05.19 #8
    Ivan

    Ivan Werewolf

    10.044
    451
    Знакомые наклеечки на батарейках. Посмотрел отчеты по продажам - скорее всего, покупались до июля 2013, либо разными партиями (максимальная партия 6 шт. продавалась). На батарейках есть серийник, там первые 4 цифры - год и неделя производства.

  9. 13.05.19 #9
    Зуб

    Зуб Участник Команда форума

    15.190
    1.580
    @Ivan, февраль 2011 же.
