Электрический теплый пол caleo uth-70

Три мало. Должно быть четыре: два на плёнку и два на датчик.

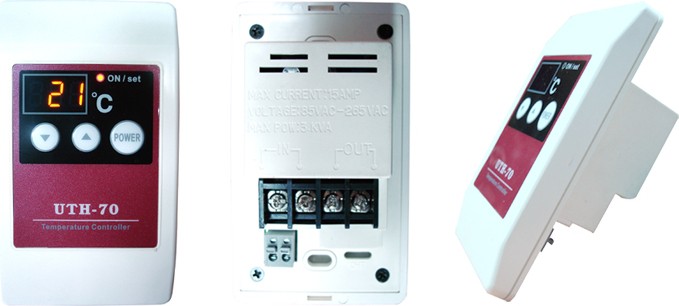

http://world.mirlive.com/teplyi-pol/termoregulyator/uth-70.pdf



Пофиг, там терморезистор



хм, ну 3 это от ТП, а от датчика наверное отдельно? У меня не пленочный конечно, но датчик сам по себе идет со своим, соответственно, проводом.



От ТП Калео к терморегулятору приходят четыре провода: два от плёнки и два от датчика.
От плёнки: чёрный и красный сечением 1,5.

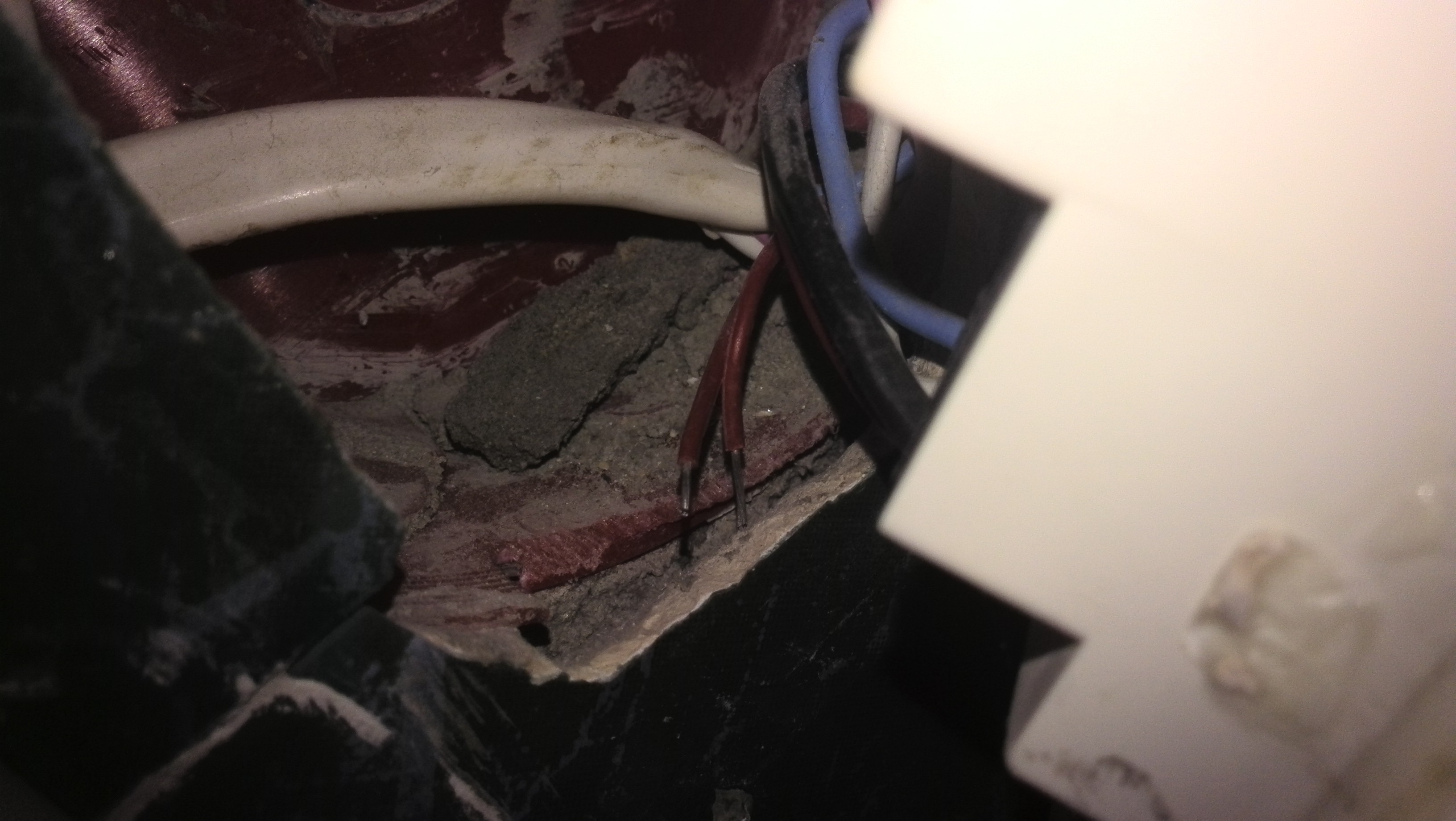

От датчика: оба красные и тоненькие, наверное сечением 0,5 или меньше.

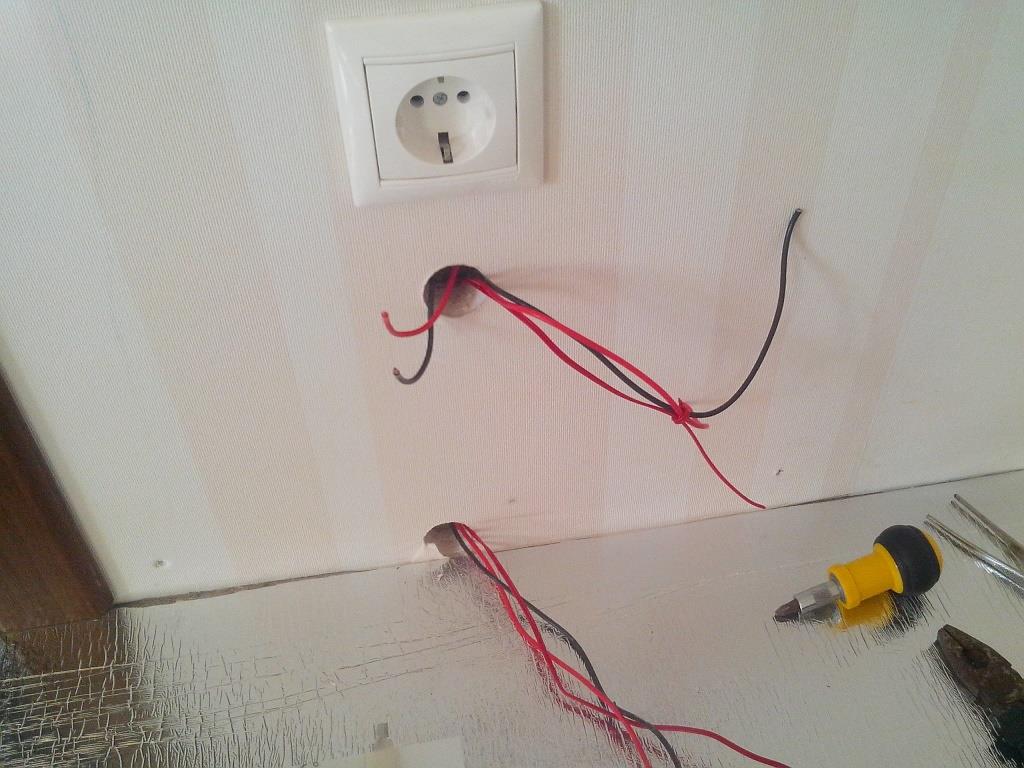

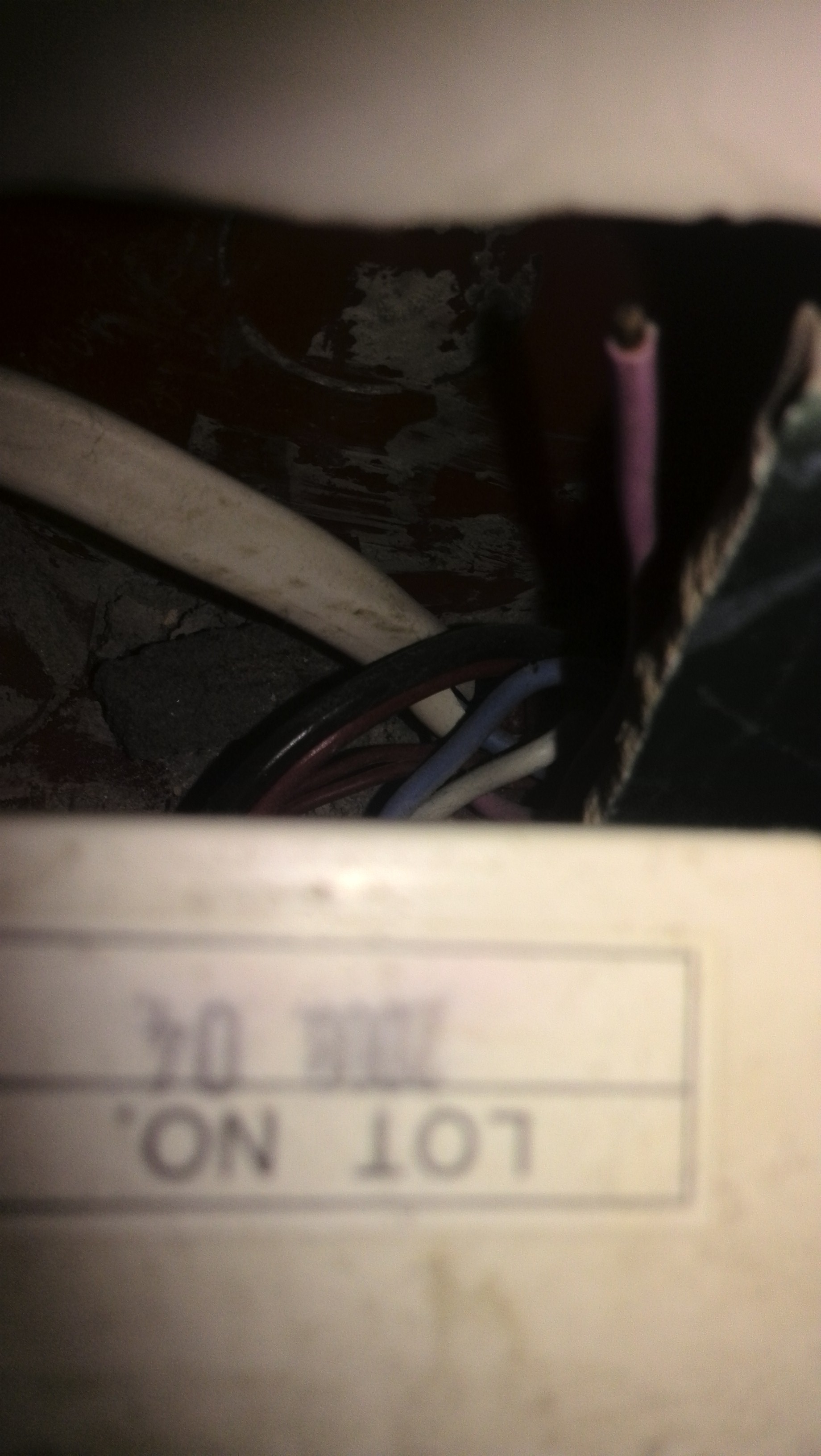

В верхнем отверстии:
слева два провода - это сеть,
справа чёрный и красный от плёнки и красный двойной от датчика.
Результат:

Делал пять лет назад, чтобы было комфортно играть на полу этому басурману:



Нарастить и воткнуть...



наверно нажать на выступающие кнопы и зафиксировать в тех дырках где фиксируется



В те, где при взгляде сверху видны металлические контакты... Фиксируется, как мне кажется, простым "втыканием" жёсткого провода в отверстия...Наподобие ВАГО... ИМХО...



на каком датчике ты видел жесткие провода которые можно воткнуть?

мож вытянуть?

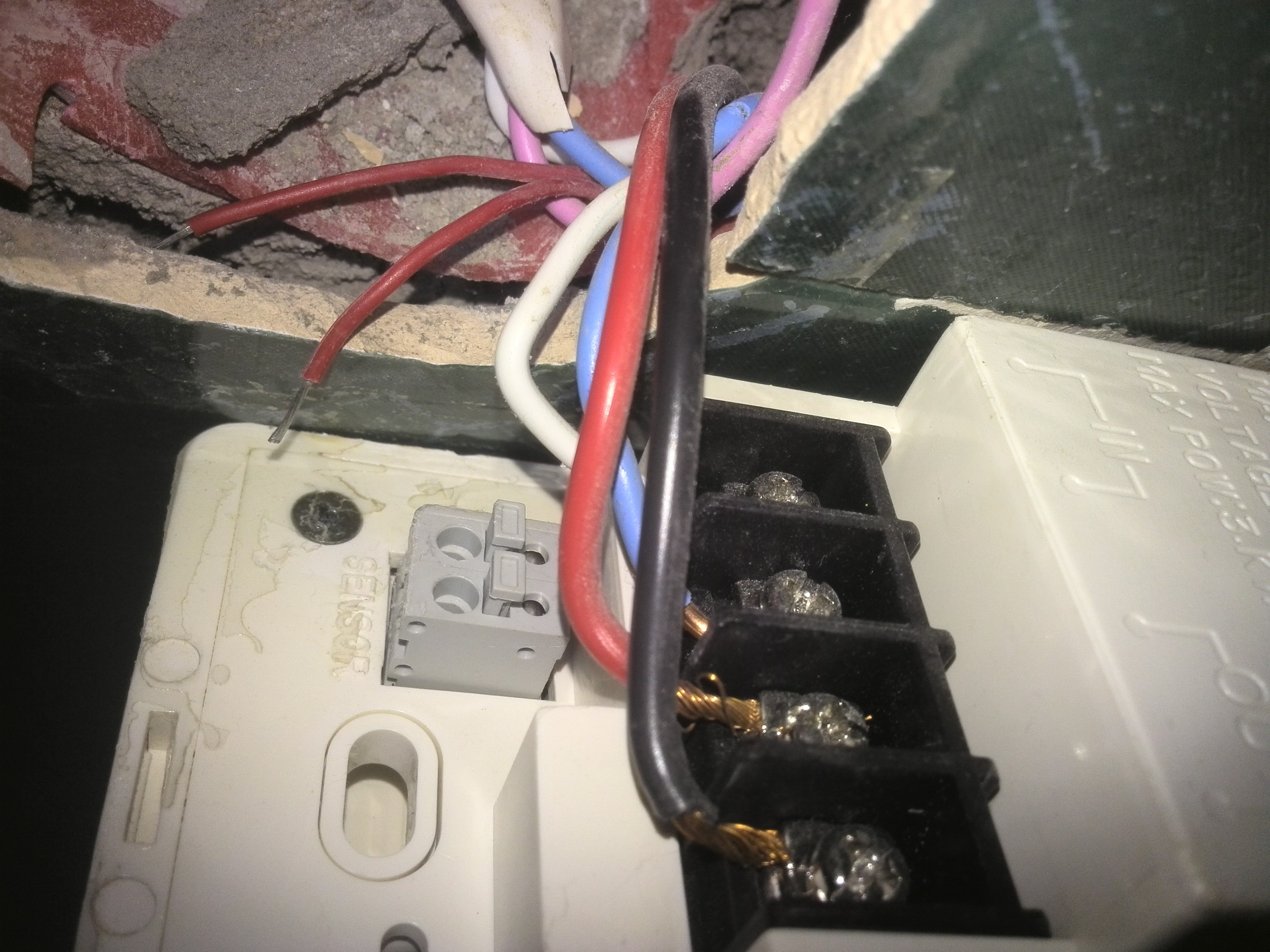

В нижние отверстия...

Для "ужесточения" обычно лудят, либо обжимают штыревыми наконечниками.



@AMD_DRON, ага. попробуй облуженный 0.5 засунуть в одноразовую вагу

наконечник еще может быть



Как вариант...

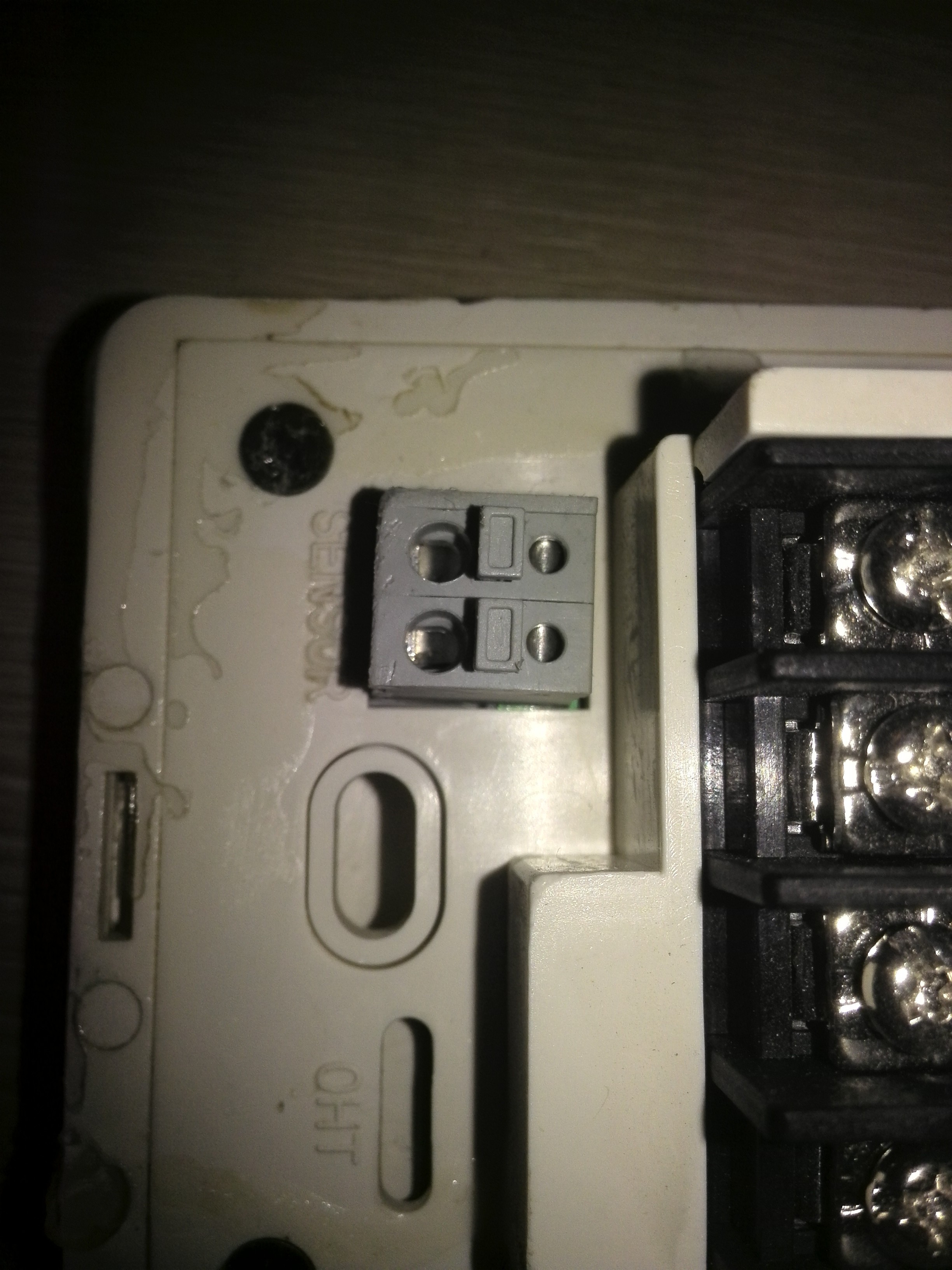

Больше похоже на такое: верхние отверстия для отвертки, чтобы отжимать контакт в нижних, куда провод и втыкается, а "кнопы" - это заглушки для штыревых разъемов под перемычку или шунт, специально предусмотренной заводом конструкции.

Поподробнее фото клеммника можно???

Мне приходилось извращаться и так и так в свое время. То еще занятие. Ради эксперимента и нелуженый получалось впихивать.



@AMD_DRON, , бывает и так что нада впихнуть невпихуемое издержки работы



Именно...



Эмммммм. Надеюсь, мы еще увидим @dsv здесь...



@AMD_DRON,
Хм... Судя по тому, что ответил, вроде не пробовал ещё подключать ...

@dsv, Ну, судя по фото, надо просто с усилием воткнуть провода в большие отверстия... Или в прямоугольные сбоку...ИМХО
Ты в каком районе обитаешь? А то самому уже интересно стало...



Народ, чуть не по теме. Хочу на даче полы подогретьв осенью и весной. Площадь примерно 10-12 квадратов.
Что наиболее бюджетное можно взять?



Цифры при нажатии стрелок - это уставка полов. Если они до 70 нагреются, вам должно стать немножечко ЖАРКО.



Это где 24??? В комнате???

"Кнопками «^», «v» задается необходимая температура нагрева Термопленки, которая отображается на основном индикаторе, при этом одиночный индикатор «Нагрев» («ON/set») горит зеленым светом.
При превышении заданной температуры текущей одиночный индикатор «Нагрев» («ON/set») загорается красным светом и происходит нагрев Термопленки. По достижению заданной температуры Терморегулятор переходит в дежурный режим и индикатор «Нагрев» («ON/set») гаснет.
При падении текущей температуры ниже заданной Терморегулятор автоматически включает нагрев Термопленки."
