Устройство отопительной системы в частном доме

Да, и следовательно мембранный бак тоже. Котёл на уровне радиаторов, от него 32-я до потолка и там уже разводка по комнатам.

Проблемы нет. Просто стало интересна связь давления и холодной батарей, причём одной. Вообще даже грешил, что она единственная из люминия.

Дом у меня старенький, когда-то котёл стоял в подвале, газодровянной, я чуть не усрался, когда его вытаскивал.
Потом уже на уровне пола дома поставили современный, ну как, по сути АГВ, только поменьше и автоматика вроде итальянская.
Мне надо переделывать всё отопление, но это деньги, для меня большие, так что пока жду.
А так, отопление работает, чуть переделал обвязку моторчика, его почему-то сделали без байпаса.
Смысла менять место мотора (до или после котла) я не вижу, если делать, то надо переделывать полностью всё отопление дома.

Выше видео было, там как раз после котла стоит. Я понял разницы особой нет.



вот это похоже на правду, ребенка только жалко)))

ну ты прям мастер советов)))



@Dimanuga, Ребенок тьфу тьфу. Не болеет совсем. У меня в квартире тоже холодно. +21- 22 градуса.



для меня это дубак, 24-25 всегда в квартире.



+26...27. Окна открываем проветриваем, уже батареи поубавлял, в одной комнате вообще отключил. Квартира панелька



только почему то все вентиляторы на процессорах нагнетают воздух в радиатор, ни разу не видел чтоб оттягивали ...

а смысл в нём ? в байпасе ?



Если верить этому доводу, то моторчик надо ставить после котла, чтобы он "дул" в радиаторы.

Да. В прошлом году свет бывало на день отключали, а так, краник повернул и отопление на конвекции работает.



в отоплении главное котёл, в него надо дуть, а радиаторы это уже элемент пассивный

это если уклоны есть и трубы правильно разведены



Вы видимо только последние страницы читаете...



еще как вариант ставят на обратку потому как обычно обратка это нижняя точка отопительной системы т.е. в случае аварийного осушения там всегда будет теплоноситель а так как в циркуляционных насосах применяются жидкостные подшипники и на сухую очень быстро из строя выходит насос

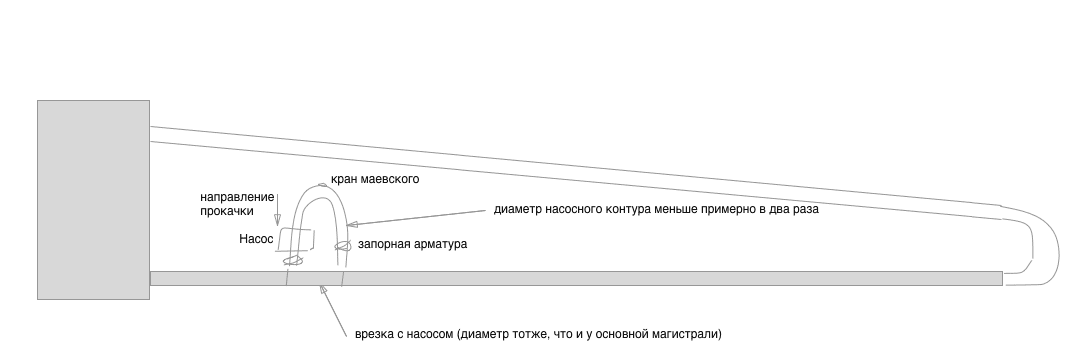

У моего бати насос подключен паралелльно системе, гоняет воду в своём маленьком кольце, которое соединено параллельно основной системе. Получается общий участок примерно 30 см, поток жидкости из малого кольца с насосом передаёт движение на основное. Первый раз такое увидел, раньше думал, что насос врезается в основной контур.

Это я к тому, что давления в подобной системе наверное не будет.



Нарисовать схемку не получиться?



Да, как видите, схема отопления изначально из серединыы прошлого века, просто заменили котёл и врезали насос.



@Дмитрий Н, да все равно он все качает, просто менее эффективно или вы непонятно нарисовали. Очень часто насос устанавливается условно параллельно с системой байпаса, например на случай ремонта, чтобы не разрывать магистраль.



Да, так делают. Кран параллельно насосу не всегда делают, но я сделал, мне кажется так эффективнее.



Да, у нас без крана, т.к. диаметр основной трубы и соответствующей врезки под 8 см.



интуиция подсказывает что без крана или хотя бы обратного клапана на основной линии сильно падает КПД подобной конструкции



стареешь



машины проезжающие не мешают?



Как сударь давление изволит поднимать?

Не в расширительном ли баке?



Краном подпитки, который подключен к централизованному водопроводу.

Нет, манометр стоит после котла, на магистрали подачи.

P.S. Ааа. Засор уходит в бак? Не. Это противоположные (по диагонали) стороны дома.



Насчет вопроса по системе и почему не греется радиатор в дальней комнате, то причин может быть множество, но на мое имхо выбрано не правильное сечение труб подводки. На глаз стоит 20 ПП труба, а для удаленного контура до разветвления необходимо было 32 трубу пустить (если достаточно удалена комната или 2 этажа обогреваются), а после тройника выполнить 25 и только на небольшом участке можно 20 трубой пускать (а иначе получаются танцы с бубнами, с подборкой ЦН и игрой давлением).

это обычная практика подсоединения насоса. Во-первых для смены насоса удобно (не надо сливать теплоноситель), во-вторых при отключении электроэнергии можно открыть кран и за счет разности температур и контруклонов система будет работать какое то время. Зависит еще от сечения труб и протяженности системы.



Мембранный бак потому и ставят, что находиться он может в любой точке системы. Давление в баке какое?
И совпадение, что единственная батарея не такая как все и не греет - конечно же не случайны
И вся система наверное из стальных труб, а та самая батарея на подводке из пропилена?
Да, в заполненной системе давление внизу, у котла, равным нулю быть не может. Статический напор никто не отменял. Воздух из верхних точек как выпускается при заполнении системы?



Выставил циркуляционный насос на максимум, батареи греют лучше. Температуру котла уменьшил на 10-15 градусов. Котел вроде включаться стал реже.



Ой, мне тут ответили, а я и не вижу...

Этого я не знаю. Я даже не знаю, работает ли он как должен, но в этом году давление в системе не скажет в зависимости от температуры носителя.

Так точно!
