История постройки колонок моей мечты

прога есть специальная - забиваешь данные динамика, выставляешь сколько хочешь гц. И она выдает тебе параметры короба.

но я воспользовался уже готовыми наработками. Просто выбрал то что влезет в багажник.

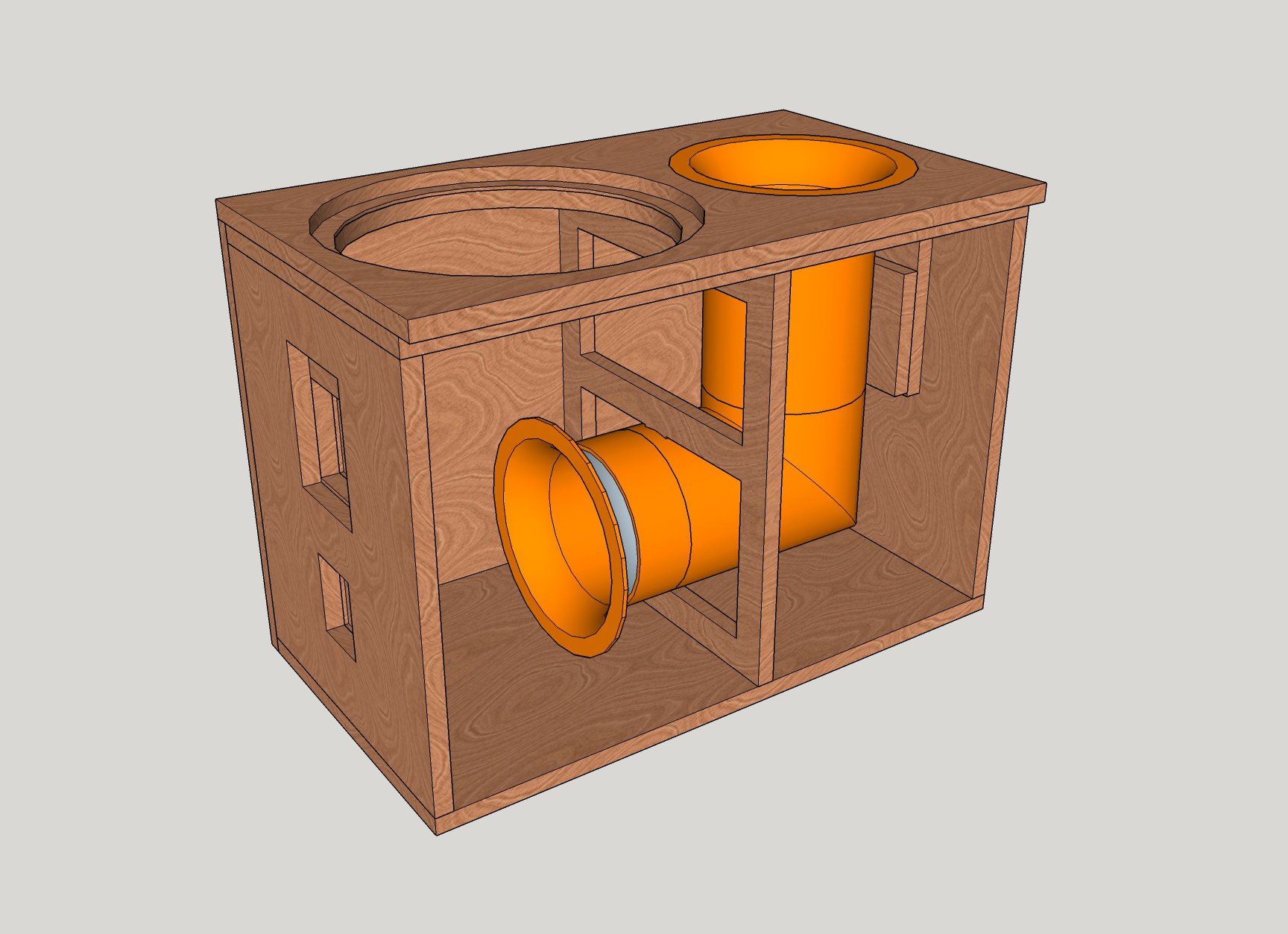

Bass Box Pro 6, я в ней фазик расчитывал для своего саба, при замере в салоне АЧХ получилась похожей, так что прога вполне рабочая . Корпус проектировал в SketchUp.
Фурнитуру для корпуса (уголки, ручки) пришлось "доставать", спасибо наводке alexaudio60!



Ну если вообще все варианты перепробуете и ничего не получится, то если попадётся фанера тоньше но с хорошей поверхностью, то пните меня и я склею. Только там ещё на клей в районе 600 рублей пойдёт. Хотя "крайний" вариант "из Москвы" думаю должен сработать )))

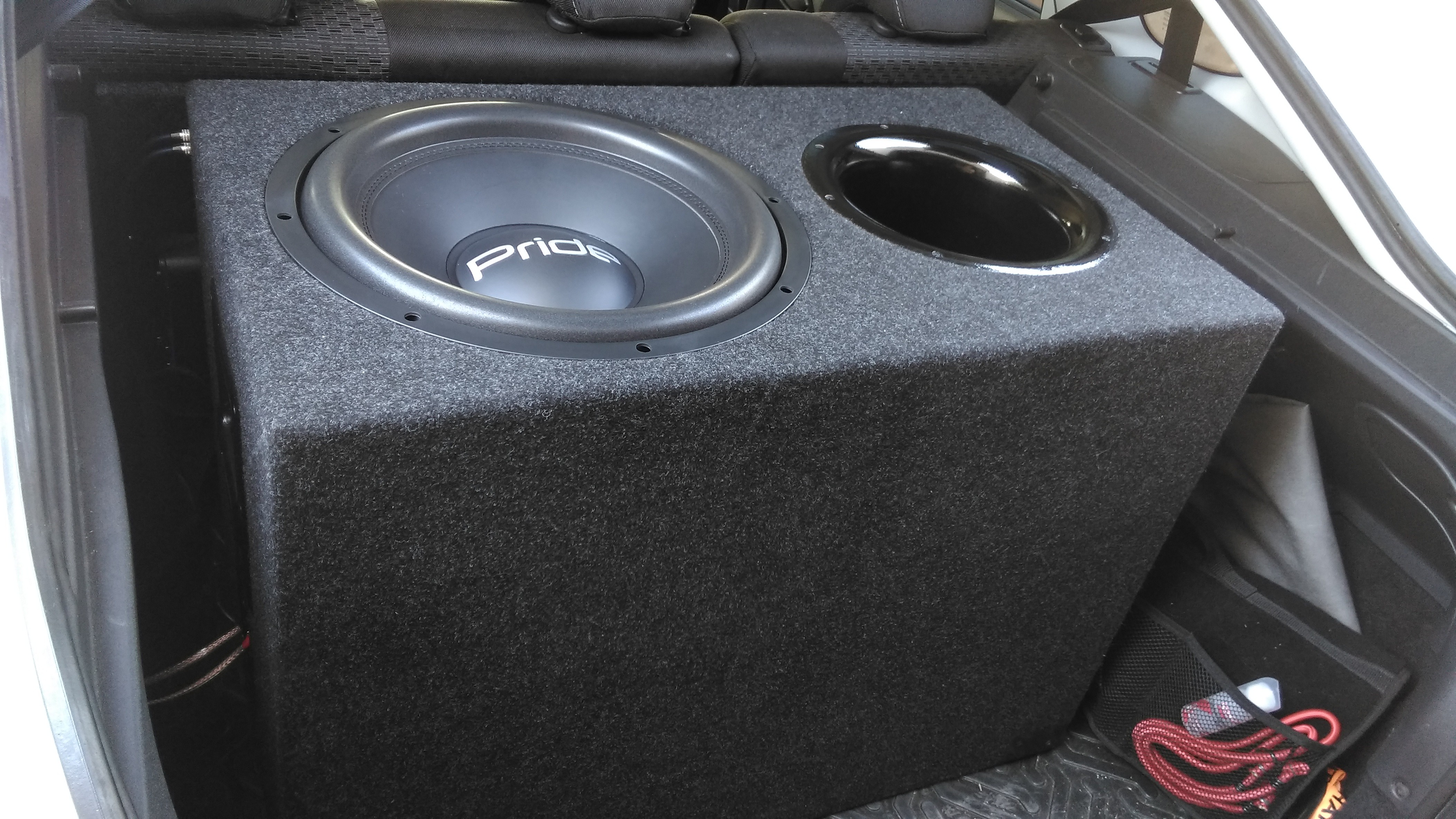

На выходе отлично получилось!



Резонансную частоту же.



Про ЗЯ оформление тоже не стоит забывать, но надо динамик подбирать, подходящий по параметрам. JL Audio 13W7AE просто сказка, как играет в ЗЯ, правда сам ящик тоже не маленький для него, под 60 литров чистого, но звук...

В домашке очень неплох SVS SB-2000. В своё время была возможность привезти его из германии, но выбор пал на PB-1000, о чём в прочем не жалею.



Довольно давно слушаю исключительно трифоники. Есть на то причины и возможность.



И по этому только 2.0.



А как при максимальном сопротивлении получается максимальное напряжение?



Ё. Как много теории.



Слушаю музыку в основном у "рабочего места", а это стол с компьютером у стены, получается ближнее поле. Ставить на стол и даже по краям стола что-то больше 7'' полочников - дурная затея. Поэтому уже несколько лет использую студийные мониторы ямаха мсп7 + саб свс пб1000, работает от внешнего ЦАПа асус ессенс уан. Мониторы на балансных XLR выходах, саб на RCA, громкость рулит обоими выходами одновременно, ляпота. А до этого перепробовал очень много всяких сетапов, самым оптимальным для меня оказался описанный выше.

ЗЫ

Были у меня в 2012-ом такие, это лучшее, что приходилось слышать, правда от усилка Pioneer A-656 MKII, не шибко элитного. Для такого стерео нужно помещение соответсвующего размера, да обстановочка - диван у стены, журнальный столик у него, напротив дивана hi-fi стоечка, эх...



херасе у тя плитка на полу, что было вместо крестиков? карандаши?



@Дмитрий Н, ШИКАРНО! Тебе бы сабы на заказ делать! из чего фазоинвертор делал? Чем потом красил?

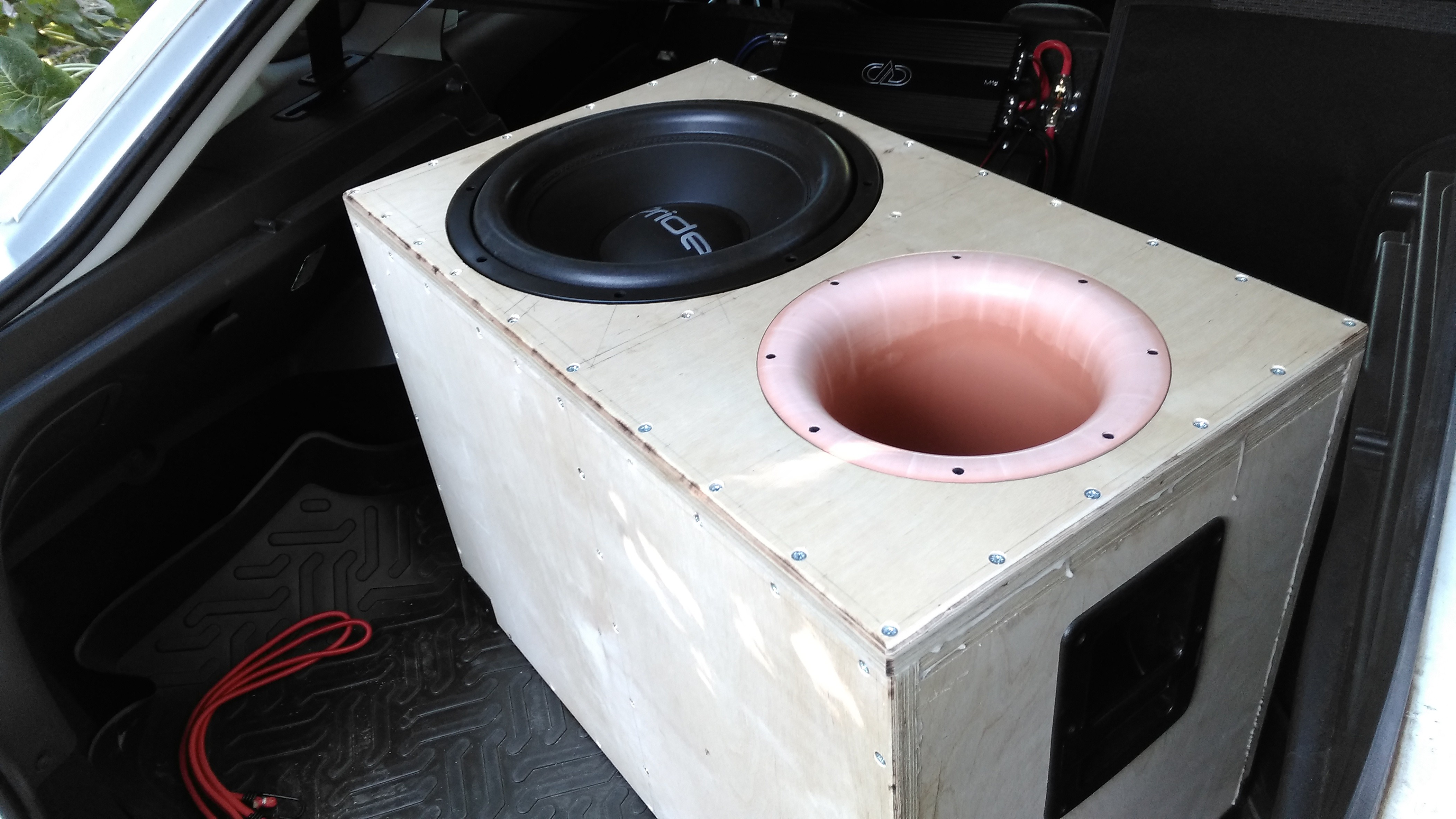

@Pashtet, фазик покупал у человека с волжского, нашёл на авито, он делает на заказ из канализационных труб раскрывы экспоненциальные. Самому такое для разовых изделий нецелесообразно изготовлять, т.к. нужна спец. заготовка для раскрыва и тренеровки + трубы такого диаметра недёшевы.

Покрасил "на отвали", лишь-бы оранжевого не видно было . Вблизи видны оплывы краски, т.к. не на грунт ложилось и из баллончика, но издалека выглядит сносно.

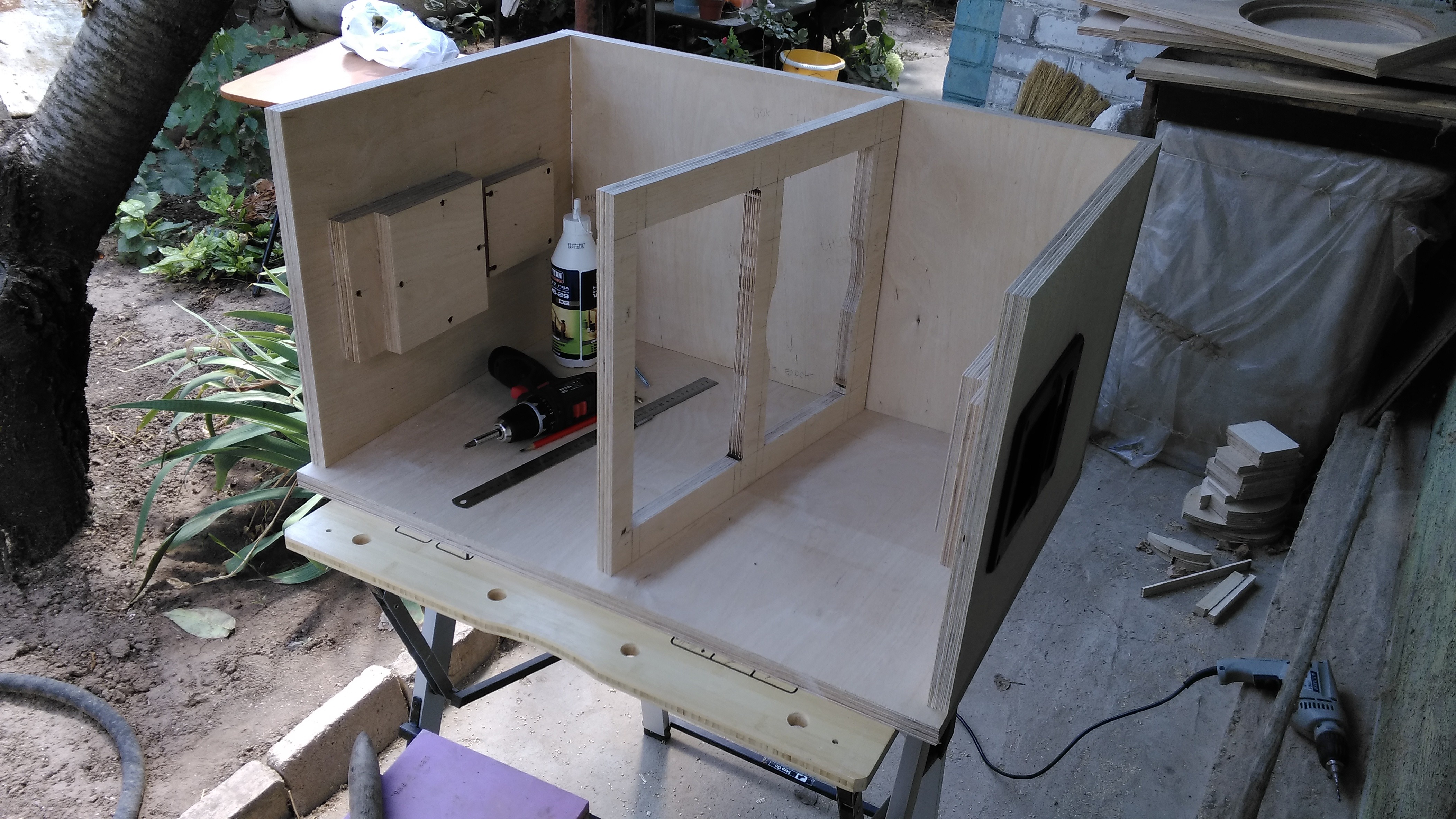

Кстати короб вышел в 7.5 тр по материалам, не считая купленного фрезера и шлифмашинки, но это всё в хозяйстве пригодится потом. И 1,5 недели работ, иногда по 8 часов в день. Но это было в период "отпуска" и лично для меня вышел отличный активный отдых!



херасе ламинат. мож это линолеум?



Ирину Алдошину читать надо.

Ну если раскрой делался у мебельщиков, на форматно-раскроечном станке, то так и должно быть, иначе кухни и шкафы у нас были-бы кривыми.

Я у своего старого знакомого, ныне мебельщика, покупал фанеру и сразу просил сделать раскрой, правда отверстия ему нечем было делать (или не хотел возиться, под раковины же они делают отверстия в столешницах...). Тоже поначалу удивлялся ровным резам, электролобзиком так не напилишь

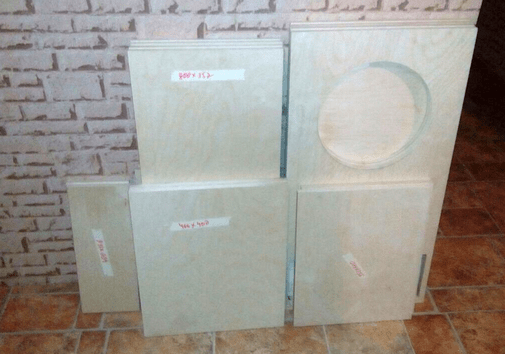

Ниже фотка, для прикола собрал все детали вместе, ни одной щели или ухода кромок от 90 градусов



Приклеить к тонкому картону или пластику на водорастворимый клей или двухсторонний скотч, а потом резать.



@3aвулoн, я вырезал из тонкого вспененного полипропилена, взять такой можно от упаковки, в которую обычно оборачивают всякую оргтехнику, телеки. Толщина у него примерно 1 мм, мягкий и хорошо герметизирует. А резина в несколько мм - это перебор, имхо, корзина должна максимально жёстко крепиться к корпусу.

У Алдошиной не только несколько отличных книг про звуковоспроизводящую аппаратуру и научные диссертации, но также есть крутые статьи в журналах "Звукорежиссёр" и "Install Pro", в первом из них как раз была офигенная серия статей про психоакустику - с психиатрией, фрейдами и прочей медициной ни как не связано. Она в этих статьях пытается понять, как наш мозг воспринимает звуковую информацию и как эти знания могут помочь в оценке качества звуковоспроизводящей аппаратуры. В общем, да, до её чтива надо "дорасти" в хорошем смысле этого слова.



Раскройте планы. Какая в итоге будет отделка?

Если просто нужно более или менее аккуратно, то можно предварительно сделать заготовку на твёрдом материале (если как раз этот диаметр уже сделан в фанере, то можно и её использовать. Далее (сверху вниз) расположить: заготовку с вырезанным нужным радиусом, резину, следом можно картон плотный (не от упаковки бытовой техники и пр. толщиной в 4-6мм, а тонкий, однослойный), затем подложку из какого-нибудь твёрдого материала (может обрезки от фанеры), чтобы он не прогибался. Собираете этот "пирог" вместе, сжимаете струбцинами (или хотя бы просите чтобы был помощник, чтобы вместе держать и прорезать и прорезаете обычным ножом (можно канцелярским), главное чтобы нож брал нормально выбранный тип и толщину резины. Картон в данном случае может помочь, чтобы нож не сильно приходилось утапливать в нижнем слое, но при этом обеспечивать гарантированное прорезание резины. Это первый способ.
Если хотите перфекционизма, то берёте шаблон с отверстием радиусом 290мм, затем подобный пирог за единственным исключением, что в нижней подложке необходимо сделать отверстие чуть менее 290мм (можно лобзиком, просто для того, чтобы снизить нагрузку на режущий инструмент) и потом фрезер+фреза обгонная, типа такой: Фреза кромочная прямая (12.7х13 мм; хвостовик 8 мм) по дереву Энкор 10522
И будет всё идеально! Правда потом встанет вопрос, как получить ровный край внешнего диаметра кольца

Кстати, а вам четверть выбрали под крепление динамиков или вы их не хотите утапливать?



Мне кажется, немного не в ту сторону идёт мысль. Основная задача прокладки - герметичность стыка. Никакие "вибрации" прокладка не обязана и не должна гасить. Наоборот, корзину нужно делать единым целым момнолитом с корпусом, тогда вибрации будут гаснуть в массе и жёсткости конструкции корпуса на определённых частотах.

За утапливание - достаточно вспомнить любую промышленную акустическую систему, практически везде, за редким исключением, верхняя кромка корзины заподлицо с корпусом, т.е. утоплена. Очевидно, что это эстетично с виду, проще при поточной сборке/упаковке на фабрике и т.п. Но если смотреть со стороны DIY, то у мастера может не быть фрезера, поэтому и не делается заглубление корзины, как-то так...

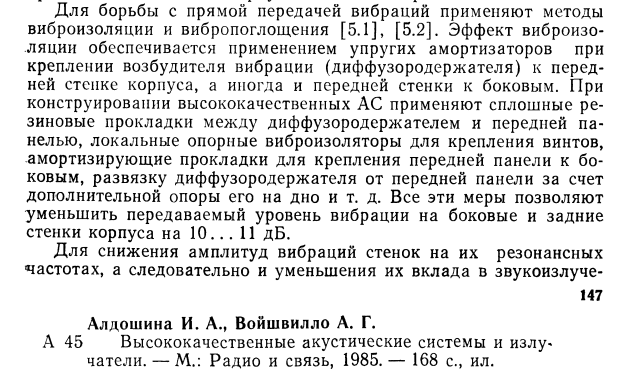

Алдошина по своему права, но то, что приводится в вырезке, очень сложно в реализации, за исключением конечно же этой пресловутой прокладки. У меня похоже свой взгляд на это, я полагаю, что винты крепления как раз и уменьшают до нуля всю эффективность прокладки, ведь винты ни кто не собирается виброизолировать, а они жёстко соединяют корпус и диффузородержатель (корзину по простому)!

То, о чём она пишет применялось в ооочень дорогих акустических системах "золотой эпохи" hi-fi. Но в тоже время на моей памяти возникает Victor Zero-1000, у которых корзина НЧ жёстко соединялась шпилькой с задней стенкой, что косвенно подтверждает мою дилетантскую "теорию". Акустические системы : Victor Zero-1000/JVC Zero 10 , VICTOR Zero-1000の仕様 ビクター

Хорошо, что длиннее, я бы циркуляркой по-быстрому пильнул лишнее.
