Собрать блок питания ксеноновой лампы

В продаже нет их, не мониторили?
Схема есть, но за спасибо никто её не будет собирать.
Нарисовать схемы, вытравить плату, найти элементы.
Есть же готовые устройства.



от кинопроектора СК-500 или СК-1000 не смотрел ?

И второй вопрос, а нафига ?



Физический факультет ВолГУ попробуйте посетить, думаю, что они смогут помочь.
Если Вы хотите на таком уровне, пульсации не более каких-то величин.
Китайцы Вам такого и за 30 не обеспечат.



смотря какии

Хотите сами - купите уже драйвер для СД с напряжением 30 вольт и током 10 ампер, норм драйвер работает без пульсаций, регулирует ток и т.д. Единственная проблема - запаритесь с блоком розжига. На него нужен феррит сечением примерно 30*30, блок питания (трансформатор или преобразователь, неважно) на четыре киловольта и ватт около ста, конденсаторы импульсные керамические малоиндуктивные ёмкостью около 3300 пФ*10 кВ, пару винтов М5 для разрядника и медная шина. Ну и на вторичку провода в изоляции на 40 кВ 2.5...4.0 мм2 витков этак 20...40.
И да, нужно сделать на электродах лампы при розжиге вольт сто...стописят, следовательно, нужно выход драйвера через диод подключить к источнику питания с внутренним сопротивлением в пять... десять ом и величиной в сто.. сто писят вольт. Разумеица, этот источник нужно гасить, как лампа разожглась. Ну и заземлить ВЧ на выходе этого источника ёмкостью в микрофараду. Далее вторичка разжигайки и лампа.



@modcomp, почему бы и её к тому же Захарченко.
Хорошая лабораторная работа получится или курсовая.
Да, и на счёт оплаты, думаю, Вы лукавите.
Конечно, всегда хочется дешевле.



@modcomp, у меня у самого его контактный телефон утерян, но есть служебный в Интернете.
Если есть желание, я сам бы с ним встретился, мой руководитель бывший, давно не видел его.



@modcomp, ну а какой смысл делать вам за полцены в счёт будущих заказов, если потом вы всё равно будете

Ты думаешь, производство просто организуется? Или ты думаешь, что разработка просто так делается - схемку нарисовал, утюгом проявил, деталей из старого телека напаял и вуаля? И ты думаешь, что ты не будешь разрабов по 10 раз вызывать в МСК потому, что вам показалось, что поток имеет пульсацию/поток уменьшается/увеличивается с течением времени и т.д?
Так вот по примерному ТЗ я ценник ещё и утрою, поскольку время на разработку утроится на согласование непоняток с заказчиком. А по точному ТЗ вы ещё и за каждый чих будете платить в том случае, если косяки будут на вашей стороне.
И да, мы не настолько богаты, чтоб делать

и из говна и палок.
Если рассмотреть те же драйвера для СД на триста ватт, то видно, что более-менее нормальные драйвера, к примеру, от минвела, стоят в районе 80 баксов. Причём, Юра, ты не задумываешься, сколько денех производители вложили в организацию производства.
Далее. Ты не понимаешь, что современные технологии позволяют сделать тебе единичный красивый и прочный корпус из пластика, и мы это делаем, только цена будет ещё выше. Ну или можно заказать массовое производство, только там одна оснастка стоит полляма минимум.
Остаётся вопрос, кто жи будет оплачивать банкет.
Так что единственное, что тебе остаётся, это делать самим, путь я тебе указал, схема рабочая. Только нужно правильно разделить источники, чтобы ничего не пожечь ну и отдельный цирк это зажигающее устройство. У меня оно валяется в подвале, я тебе могу снять видео, как оно работает и из чего его делать, если надо.



в кинопроекторе 35КСА блок поджига сделан из умножителя напряжения для телевизора и это массовый вупуск кинопроекторов был разных линеек, от 1кВт лампы до 10 кВт

правда у нас, в кинотеатрах, питание 3-х фазное, соответственно выпрямленное напряжение уже с малыми пульсациями за счёт этого



это как? Меня интересует вопрос, как решён вопрос совмещения 20 кВ и сотни вольт.



всмысле сотни вольт ? На умножитель подаётся 220 обычные, 15кВ пробивает лампу, а работает лампа от 24 вольт



ну так у лампы два конца, а источников напряжения - два (по-честному три). Т.е. источник 15 кВ параллелится с источником 24 В, как от 15 кВ не сгорит источник на 24 В?

если он стоит 200...400 долларов, то это норм.

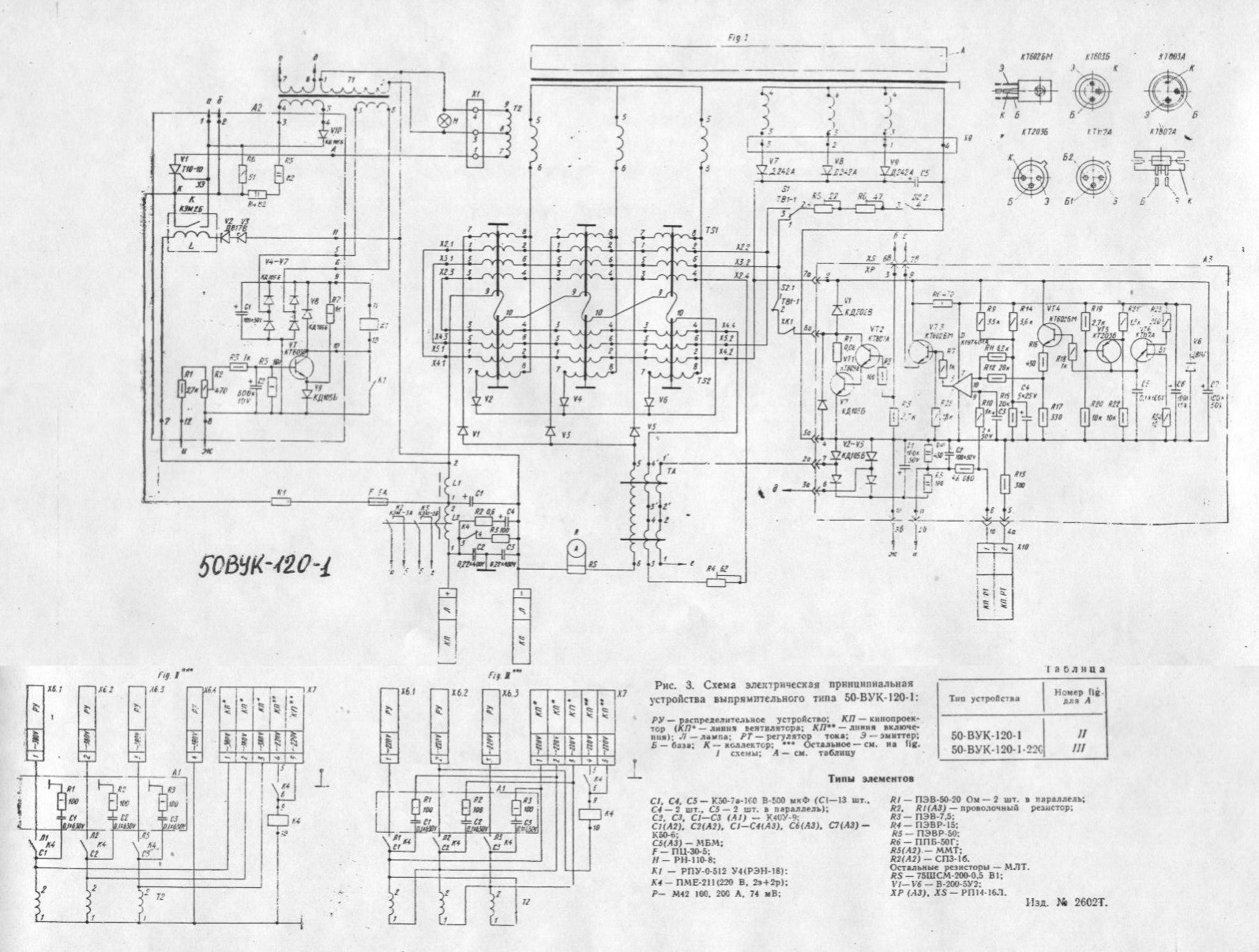

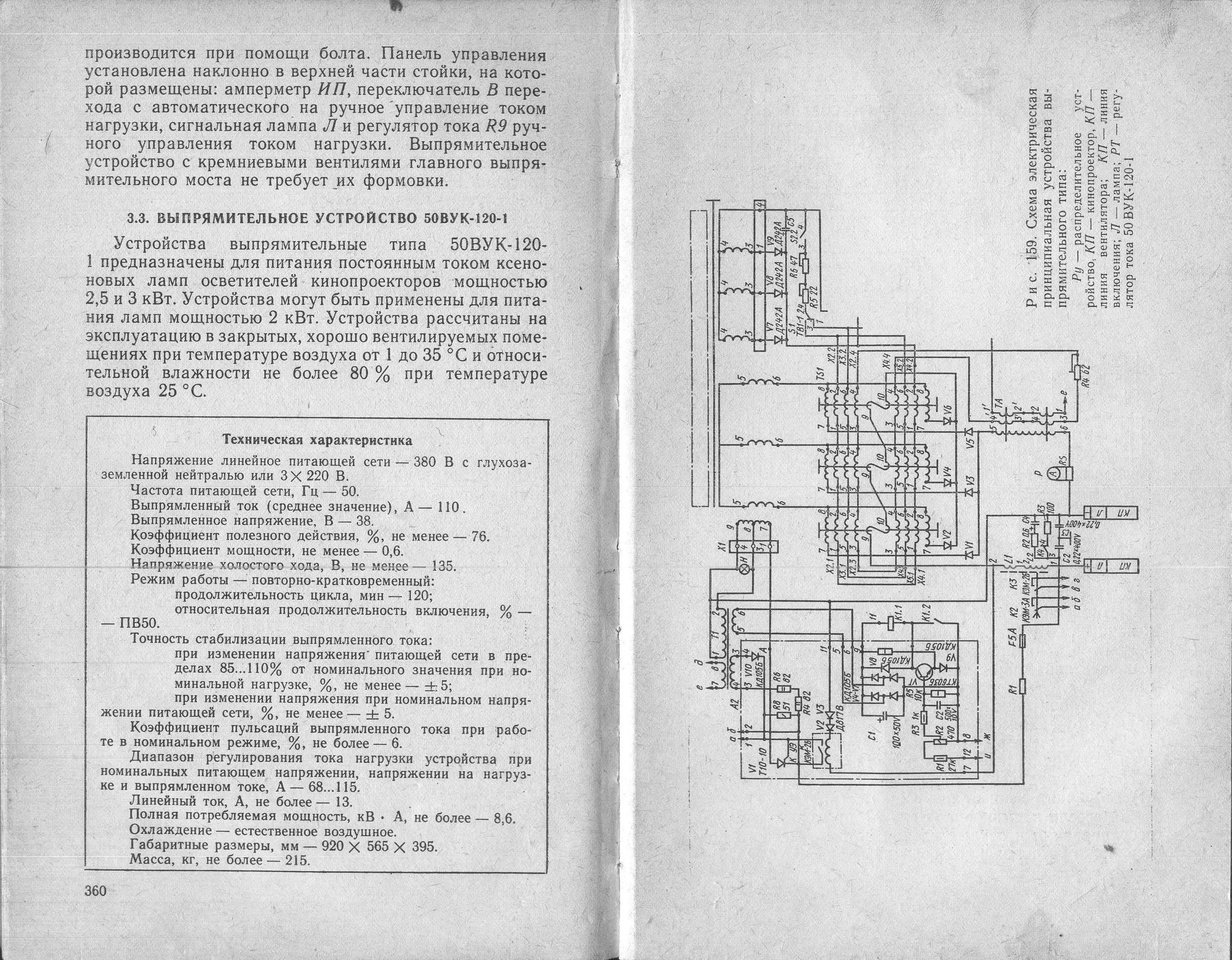

@Бабруйский Диверсант, а, ну тут всё просто. При нажатии на кнопку включения лампы, на неё подаётся с выпрямителя 24 вольта и 160 с блока подпитки. Одновременно с высоковольтного транса проводится пробой между электродами. Как только лампа зажглась, появилось магнитное поле у силового транса и находящийся рядом геркон с нормально замкнутыми контактами, разрывает цепь питания блока подпитки. В случае если лампа погаснет, геркон опять включит блок подпитки автоматически и отключит при появлении магнитного поля в трансе. В последних моделях выпрямителей ВКТ-5 и ВКТ-10, геркон заменили оптроном для этих же функций, но так как он ломался часто, а запчастей таких было не найти, мы их выпаивали и ставили проверенный временем геркон с нормально замкнутым контактом. Один геркон заменял целый блок автоматики поджига лампы. Если хочешь подробно как поджиг происходит, найди схему 50ВУК-120



@Deceiver, воо. Т.е. через обмотку транса должно идти и сто ампер и появляться на ней 20 кВ. Чуешь сложность?



@Бабруйский Диверсант, нет сложности. Три разных блока, силовой, подпитки и блок поджига. Так транс даёт 100 ампер, а блок поджига 20 кВт. Одно второму не мешает



@Deceiver, не мешало - не было б проблем.



так их и нет, в кинотехнике так точно нет.
