Угловая терраса к дому

Их вообще можно к крыше и дому не крепить
Поставить стойки у стен дома, к ним закрепить балку и на нее стропила террасы.



Во-первых с какого перепугу что-то должно поднять? столбы же воткнете на 1-1,2м, т.е. ниже уровня промерзания, во-вторых, если не будете глубоко всаживать столбы, то может и поднимет на 2-3мм то для не жесткого соединения (столбиков со стропилами беседки) это вообще ни о чем... даже соединение стропил крыши дома и стропил беседки - это не жесткое соединение и пару мм. край балки 3м. запросто может гулять не нарушая целостность соединения...



m41284m, бросьте эту затею, об этом надо было думать до стройки, теперь поздно.
Выглядеть будет не айс, проблем туча, высота под навесом будет давить. Разные углы на навесе это далеко не украшение, вы подумали как будет ваша МЧ выглядеть на стыке в четырех разных плоскостях?
Сделайте рядом нарядную беседку, ничем не хуже будет.



3.16 м потолки
просто однажды строил так.
заказчик захотел П-образный навес у дома.
да еще шириной 4 м.
но у него дом 2 этажа. Мансарда вернее, но стенка мансарды 1,5 м.
Там как бы куда логичнее чем у вас навес.
но, как-то это на мое ИМХО, не совсем хорошо эстетически получилось.
Издалека дом выглядел как хромой.
дело ваше. Беседка ничем не хуже поблизости, ничего не надо связывать, а это все же вещи живущие разной жизнью.
Примыкания, отмостки, разные фундаменты, все жить будет разной жизнью.

---------- Сообщение добавлено 30.03.2017 20:38 ----------

в том году весной один мужичок тоже жену послушал.
Все же имеею хорошее пространственное представление.
Объяснял ему до чертежей и планов, что все будет плохо.
Но аргумент с женой спорить не хорошо у него не сходил с уст.
В итоге получил порнографию, от которой сам ужаснулся.
жена правда довольна осталась.
Так же была пристройка веранды к мансардному домику. Одна глухая стена (чтоб с улицы не видно было))), частые решетки и глухой низ, плюс дверь так же исполненая. Внутри темно, снаружи даже в солнечный день внутри что творится реально не видно.
Вот так бабу слушать)))



тут не поспоришь, не было возможности просто сделать беседку в таком месте.
теперь от кухни до беседки полоса с препятствиями...



m41284m,
Ну где тут "так же"? )))))

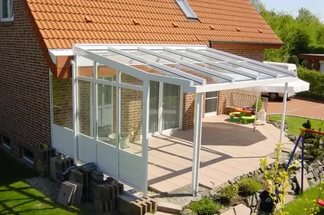

На втором фото вообще покрытие другого типа. Вам оно не пойдет: у вас Южная сторона, сваритесь

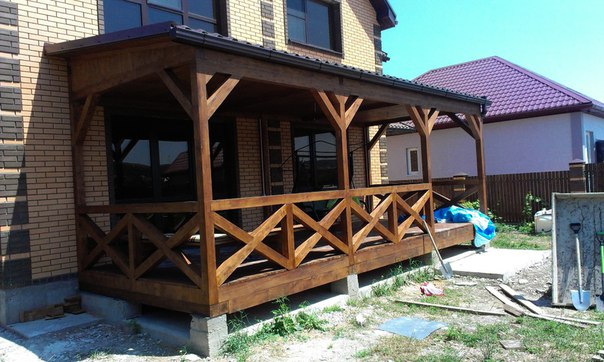

На первом фото вся терраса на своих стойках. Я вам этот вариант предложил, вы его забраковали (почему-то решили, что будете об них спотыкаться)...



Совсем не так же.
ИМХО инородное, а второе просто отстой (белое)



Видно плохо, но ИМХО там три стойки.

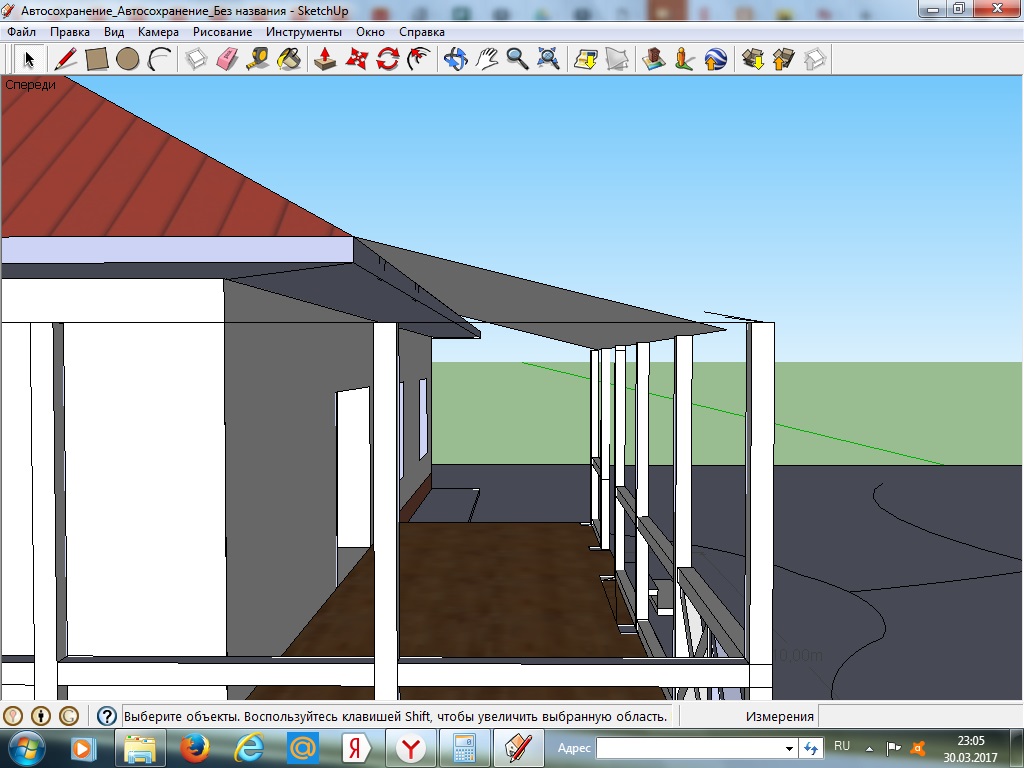

Что значит "от края кровли"? Нарисуй подробный план террасы в разрезе со всеми желаемыми размерами и по нему будет видно насколько твои Хочу реалистичны. На плане должна быть стена дома с кровлей и подшивкой свеса. Скажу сразу, что крепиться к краям свеса неправильно.

---------- Сообщение добавлено 30.03.2017 22:20 ----------

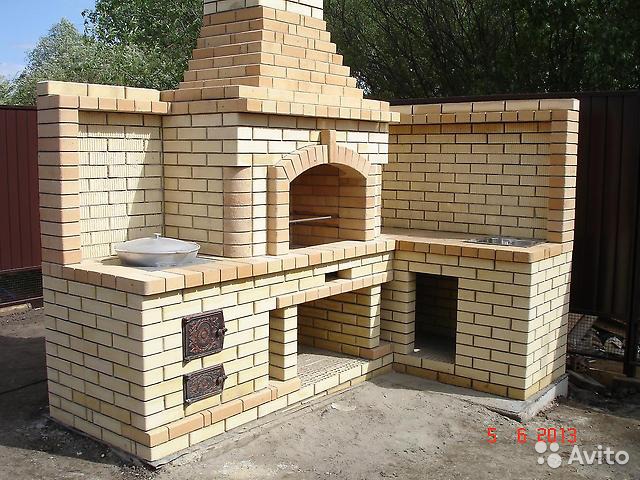

А выход трубы на крышу продумал?



Есть кому такую сделать?



тут не в каменщике дело...
Надо чтоб ОНО работало, не для интерьера же.



Вот и нарисуй, как крепиться будешь. Нарисовать тонкую линию ската на чертеже одно, а нарисовать реальный пирог - другое. Рисуй и смотри, где реальность сталкивается с виртуальностью Или ты ждешь, что тебе другие нарисуют?

---------- Сообщение добавлено 30.03.2017 23:53 ----------

А потом нарисуй сверху снежный сугроб с наледью, которая зимой будет скатываться на навес с крыши дома, прикинь его массу и подумай, выдержат свесы стропил дома с кобылками все это?

---------- Сообщение добавлено 31.03.2017 00:02 ----------

Потом рисуй трубу мангала, скат крыши террасы, который будет упираться в нее, снег, который будет там собираться.. Как будешь отводить от трубы поток воды с крыши..?



На металле скопления не должно быть, но и снегозадержания тоже не должно быть на крыше.



Для терраски мало 2 м



Все зависит от угла наклона. Вы его так и не выяснили. Наверняка есть расчеты по снеговой нагрузке для разных углов и типов покрытия. То, что на металлочерепице не бывает снега - заблуждение. Наличие "складки" из-за разных наклонов усугубляет ситуацию. На крыше дома снег будет скатываться раньше, чем на террасе из-за разных углов и подогрева от жилого дома. А попытка "зацепиться за хвост" действующей крыши не добавляет прочности.



Скатываться будет с основной крыши, и поедет дальше))
Но..
Если до этого не падал обильно мокрый снег, он на переломе будет как раз задерживаться и подпирать снег на основной крыше. Вот тут и есть вероятнось подтекания воды по софиту.
Талый снег коварная штука.
