Расчет нагрузочной способности плиты перекрытия хрущевки серии 1-335

Тема в разделе "Ремонт и строительство", создана пользователем leman, 22.07.16.

  1. leman

    leman Активный участник

    3.748
    0
    Может есть на форуме строители с образованием, помогите рассчитать нагрузочную способность плиты перекрытия.
    Всю голову сломал поп поводу стяжки, в интернете нет инфы по этой серии только догадки.

    Дано - Панельная хрущевка 5 этажей, серия 1-335 (неполный каркас с ригелями и колоннами) дом 1962г постройки, покрытие полов шлак 5см + 5см (наверно гипсо бетон.), плита перекрытия толщина 10см (бывает и 8см, возможно когда дом с лагами деревянными, вокруг дома с лагами того же года постройки а мой с бетоном, толщину перекрытия можно определить над окном в углу расковыряв потолок и прощупать торец плиты)
    "Внутренний каркас здания состоит из железобетонных колонн высотой в один этаж из бетона марки 200 и поперечных железобетонных прогонов прямоугольного сечения из бетона марок 300—400. Для устройства перекрытий применяются железобетонные плоские беспустотные панели из бетона марки 300, размером на комнату, толщиной 10 см."


    Плита перекрытия 5.7м на 2.6м (спальни) 5.7м на 3.1м (зальная) (не пустотелая железобетонная) Опирается на ригели длинными сторонами длинна опирания 10см. Несущая поперечная арматура диаметром 15мм шаг укладки 19см глубина залегания с низу 10мм, Продольная арматура 8мм глубина залегания с низу 6.5мм. Бетон перекрытий вроде М300 . Вот и все что я смог узнать изучив свой потолок.


    Как посчитать нагрузочную способность этих плит.


    Вложения:

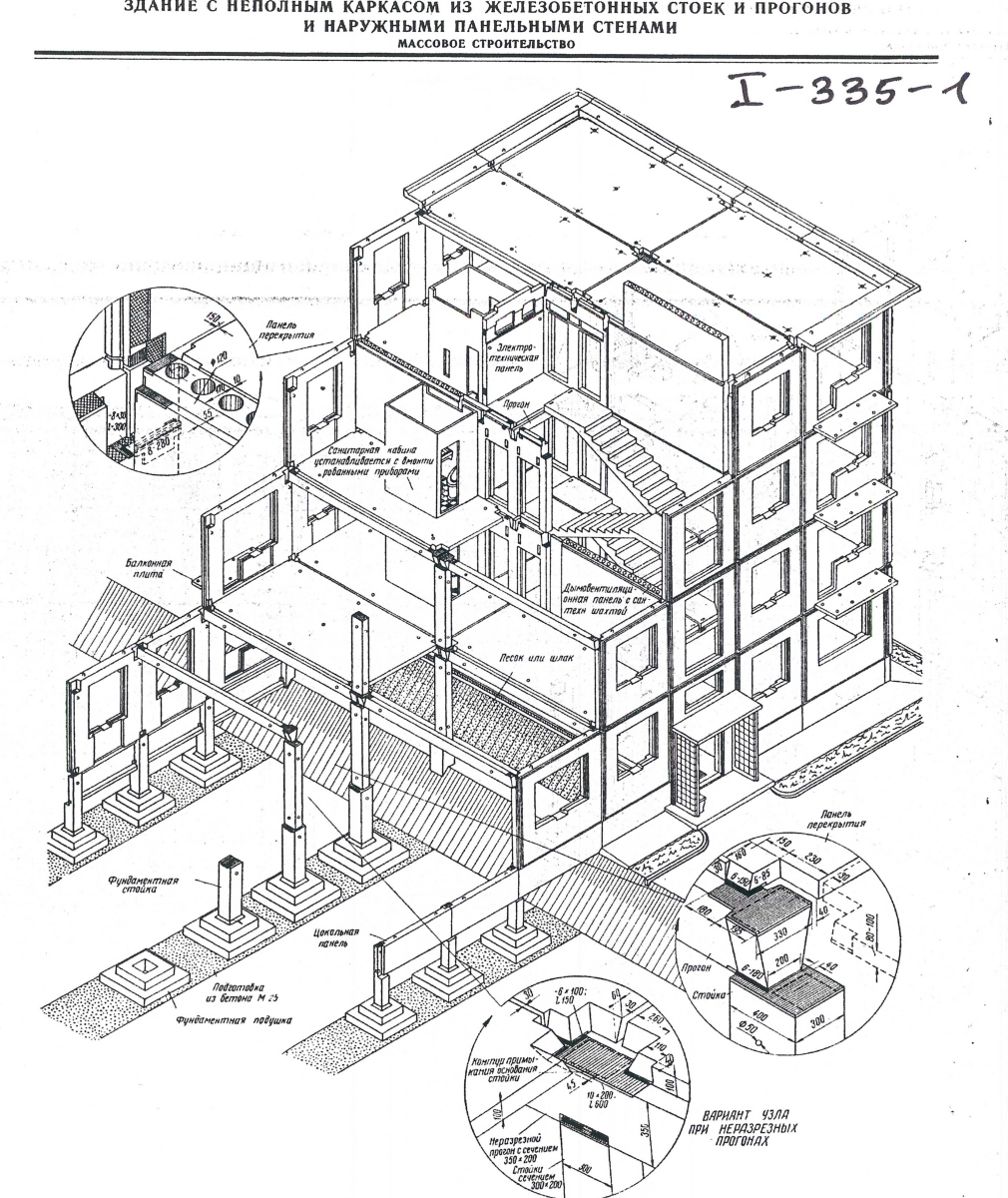

    • 1-335.jpg
      Размер файла:
      674 КБ
      Просмотров:
      217

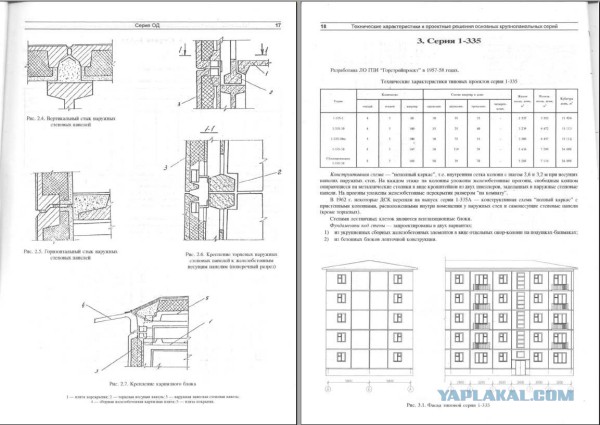

    • 5058920.jpg
      Размер файла:
      58,9 КБ
      Просмотров:
      68

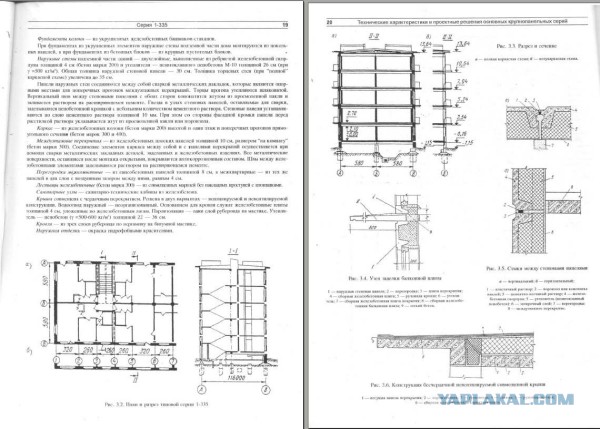

    • 5058921.jpg
      Размер файла:
      70,5 КБ
      Просмотров:
      66

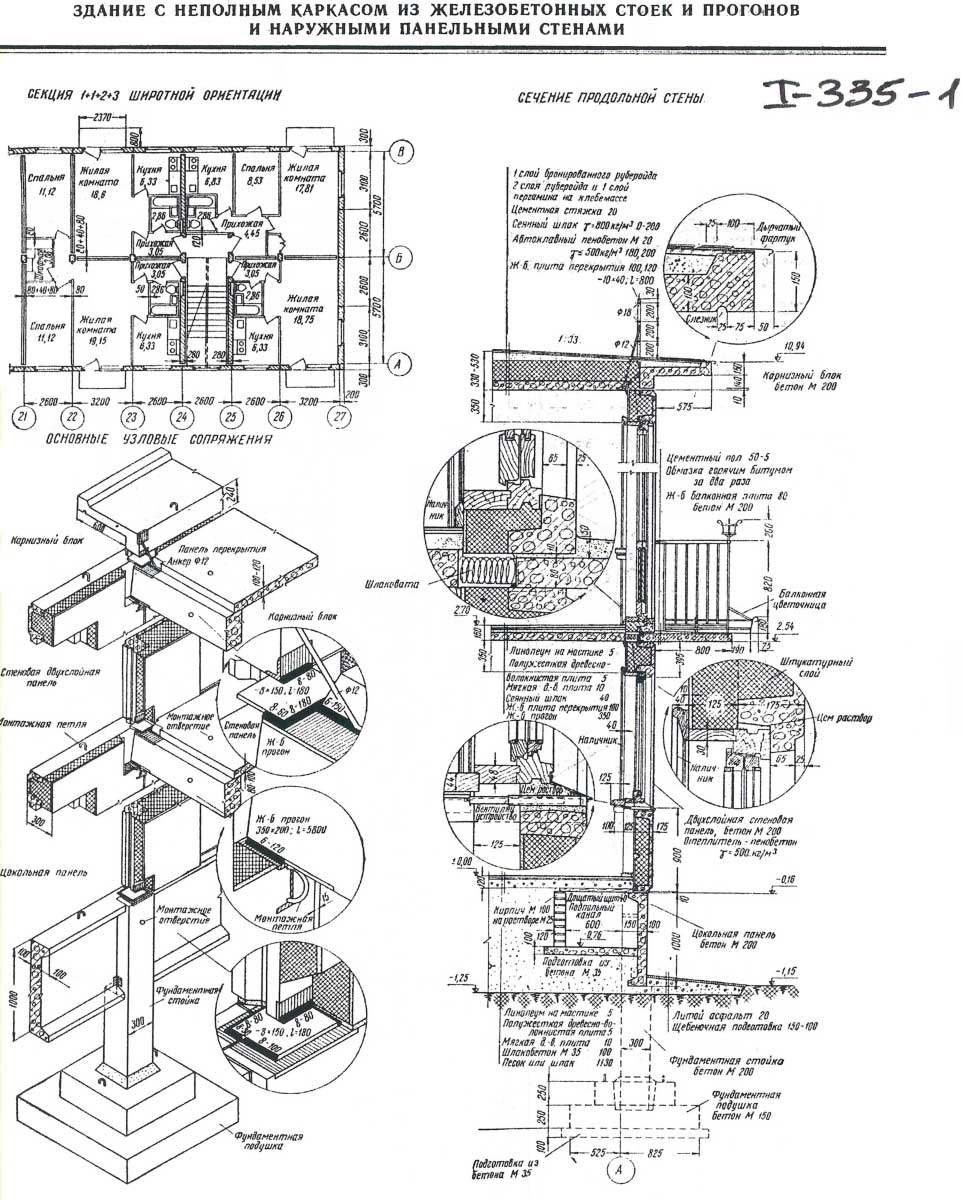

    • 1-335_plan.jpg
      Размер файла:
      182,5 КБ
      Просмотров:
      54

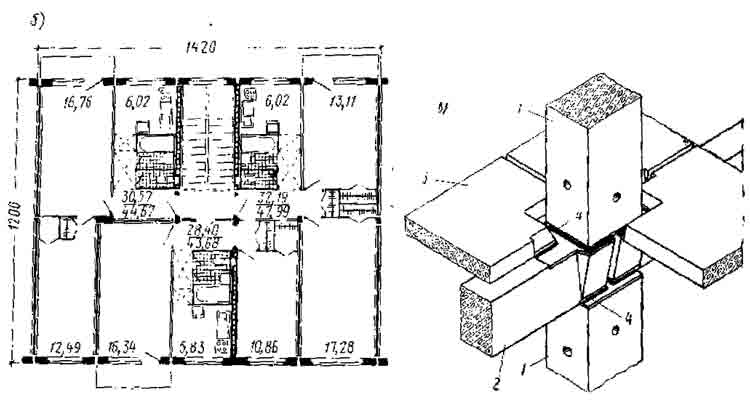

    • dbui38_2.jpg
      Размер файла:
      26,3 КБ
      Просмотров:
      58

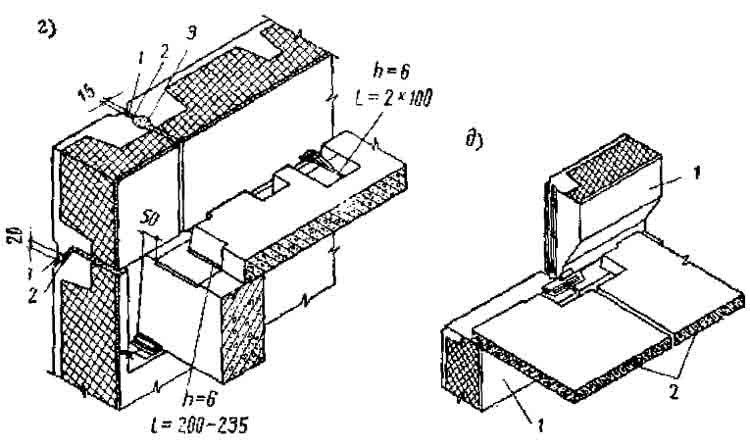

    • dbui38_3.jpg
      Размер файла:
      30,5 КБ
      Просмотров:
      60
  2. zyu-zik

    zyu-zik Активный участник

    10.729
    0
    за 50 лет можно 30% упрочнения докинуть смело. Бывает и за 20 лет чуть ли не 100% добавляют.

  3. leman

    leman Активный участник

    3.748
    0
    Я часто читал про это, но как то не верится.
    Плита что на потолке у меня в отличном состоянии без трещин наверно и по домной такая же.

    Еще наверно плита 10см железо бетона сама весит 250кг на квадратный метр?

  4. leman

    leman Активный участник

    3.748
    0
    Я снес кладовку из гипсолита она весила 1300кг она располагалась на торцах плит которые без опоры на площади 4.3метра в квадрате а это 301кг не распределенной нагрузки по мимо стяжки заводской, получается при строительстве перегрузили плиты.

  5. 3.14-2.71

    3.14-2.71 Активный участник

    21.570
    0
    zyu-zik,

    если только не сделано было из песка за ради выпонения плану
