Вопрос про ВЧ

Тема в разделе "Технический", создана пользователем Kot.85, 07.03.16.

  1. Kot.85

    Kot.85 Активный участник

    4.761
    8
    Есть брелок от ворот, питается от батарейки 12в. Возникла потребность пересадить его на 6в (чип кодера может работать в диапазоне 3,5-13в, стоит пав). Вопрос: при изменении напряжения не нужно ли пересчитать номиналы передающей части?

  2. Viktior

    Viktior Активный участник

    1.257
    44

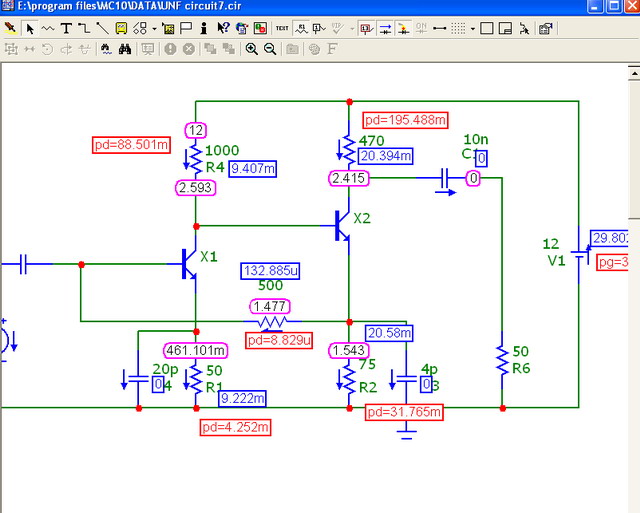

    Зависит от схемы. Либо моделировать, либо мерить. Вот например эта при 12 вольтах работает, а ниже 7 второй транзистор запирается, усиление падает до 0.


    Вложения:

    • гта.jpg
      Размер файла:
      69,7 КБ
      Просмотров:
      62
  3. Kot.85

    Kot.85 Активный участник

    4.761
    8
    Схем аналогичная:
    [​IMG]
    Другой кодер только стоит.

  4. Viktior

    Viktior Активный участник

    1.257
    44
    В даташите на микруху обозначено, что на выходе №6 напряжение высокого уровня составляет 0,5 от напряжения питания. Т. е. при питании 6 вольт высокий уровень (VOH=0.5VDD) будет 3 вольта - достаточно для отпирания транзистора....Но в эмиттере транзистора стоит светодиод! который поднимает потенциал эмиттера на + 1,6-2 Вольта . Таки транзистор 3-мя вольтами может и откроется, может и нет. Нужно минимум падение напряжения на светодиоде(1,6-2 вольта) + напряжение насыщения база эмиттера (около 0,7).... Если закоротить светодиод перемычкой, то будет гарантированно работать и от 6.

  5. Kot.85

    Kot.85 Активный участник

    4.761
    8
    Если убрать свтодиод, то с ним же и шунтирующий его конденсатор? Индикация конечно нужна, как вариант повесить светодиод на 6 ногу, между резистором и пав'ом?

  6. Viktior

    Viktior Активный участник

    1.257
    44
    1.Конденсатор можно и убрать - мне бы лень было заморачиваться, просто ножки светодиода спаял бы.
    2. Всё же это не ПАВ фильтр - фильтр на Поверхностных Аккустических Волнах. Это кварцевый резонатор.
    3. Вывод №6 не потянет нагрузку в виде светодиода. Под индикацию придётся ставить ещё один транзистор с аналогичной схемой включения-только пару резисторов оставить , тот что в базе и тот что в эмиттере(но только Ом на 200-500), коллектор прямо на плюс (без конденсаторов и катушек).
    Кстати, в целях индикации у HCS301 есть вывод №7 даташит http://pdf1.alldatasheet.com/datasheet-pdf/view/74925/MICROCHIP/HCS301.html страница 4. Может и в другом кодере есть такая фича.
