Как вычислить угол в объёмных фигурах

Тема в разделе "Научные вопросы", создана пользователем убийца, 16.06.15.

Страница 1 из 2
  1. 16.06.15 #1
    убийца

    убийца Активный участник

    4.125
    241

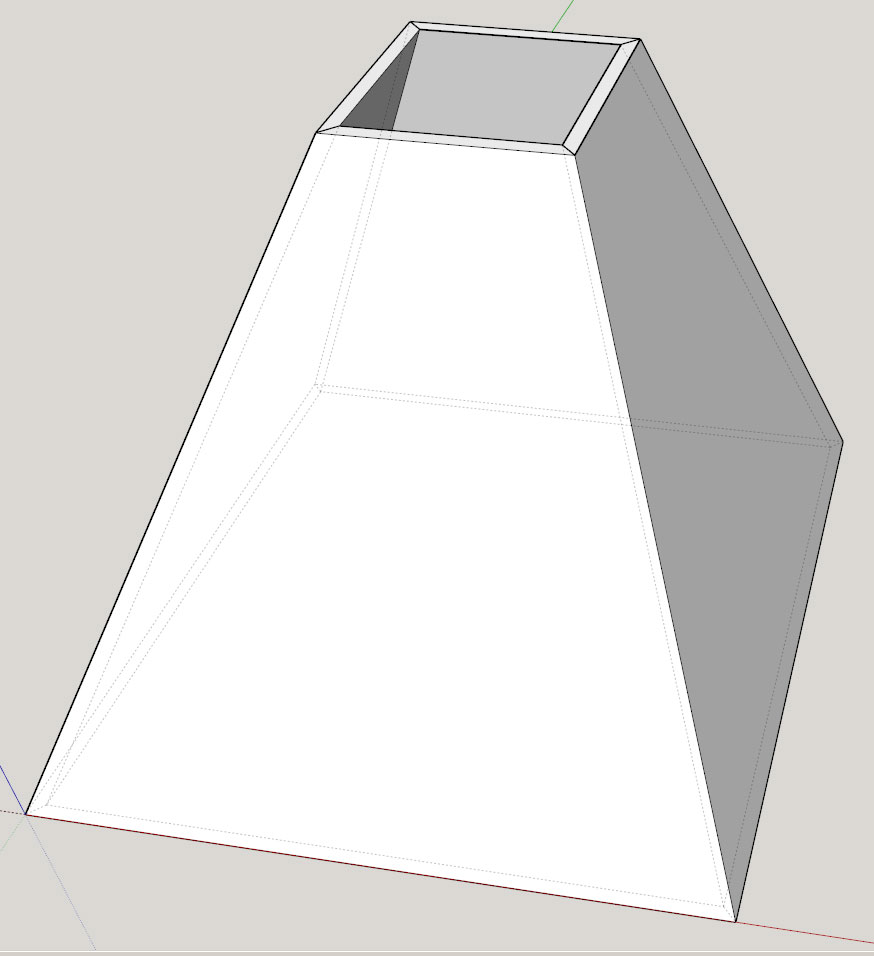

    Подскажите, как рассчитать угол под которым запиливать детали для создания чего-то подобного, что на картинке.
    Интересует сам метод, чтобы в будущем считать самому.


    Вложения:

  2. 16.06.15 #2
    Satanas

    Satanas Активный участник

    22.017
    3.076
  3. 16.06.15 #3
    evrei34

    evrei34 Активный участник

    4.111
    234
    убийца, [​IMG]

  4. 16.06.15 #4
    убийца

    убийца Активный участник

    4.125
    241
    Satanas, малка есть ))) Вопрос в расчёте угла пропила при помощи обычной математики. Ну т.е. есть параметры изделия которое надо сделать, как рассчитать углы?

    ---------- Сообщение добавлено 16.06.2015 16:21 ----------

    evrei34, Точно по такому же и учился ))) Раздел как называется куда смотреть? ))))

  5. 16.06.15 #5
    evrei34

    evrei34 Активный участник

    4.111
    234
    убийца, С 1й по178 страницу...
    Дальше муть...:)

  6. 16.06.15 #6
    KeyB

    KeyB Активный участник

    6.994
    3
    возможно я плохо понимаю в чем собственно вопрос, но на картинке 360*/к-во углов/2

  7. 16.06.15 #7
    evrei34

    evrei34 Активный участник

    4.111
    234
  8. 16.06.15 #8
    убийца

    убийца Активный участник

    4.125
    241
    KeyB, Если рассчитывать угол на верхнем прямоугольнике, то так и есть.
    А теперь представьте, что я беру четыре куска листового материала (ЛДСП, МДФ), т.е. что имеет толщину. Так вот, я делаю раскрой четырёх деталей(к примеру как на картинке). Но потом для нормального совмещения деталей мне надо на торцах угол сделать нужным. А он не 45 градусов. А как узнать этот угол... :shuffle:


    Вложения:

  9. 16.06.15 #9
    KeyB

    KeyB Активный участник

    6.994
    3
    убийца, если верхний торец и нижний торец - прямоугольники\квадраты, то почему не 45-то?

  10. 16.06.15 #10
    убийца

    убийца Активный участник

    4.125
    241

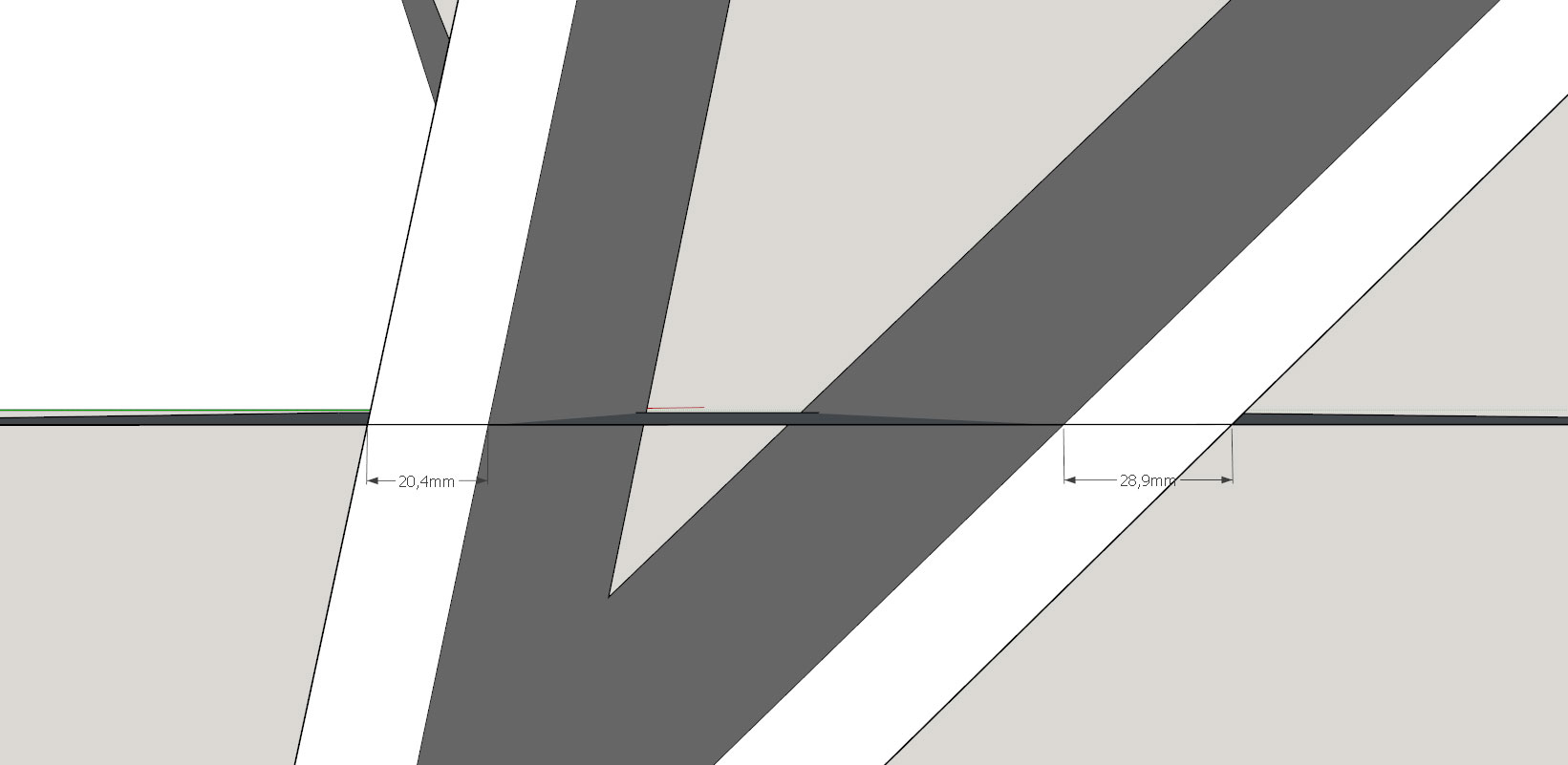

    А у верхней фигуры стороны толщина каждой стороны не одинаковая. Т.к. угол каждой детали разный, то длина спила получается разной. На картинке изобразил. Это детали одной толщины под разным углом к плоскости.


    Вложения:

  11. 16.06.15 #11
    pmb

    pmb Активный участник

    4.798
    962
    убийца, угол на который нужно кромки срезать чтобы стороны нормально прилегли?
    Перпендикуляр из дальнего угла к нужной стороне, с другой стороны тоже самое, получаешь треугольник, находишь нужный угол

  12. 16.06.15 #12
    lange

    lange Активный участник

    11.603
    677
    очень давно тому назад я раскрой примерно таких же по форме бункеров посчитал карандашом на бумажке, при помощи формулы про пифагоровы штаны, примененной к проекциям на основания....
    Причем и квадратные корни вычислял вручную, без всяких калькуляторов..
    Правда нынче эту методику уже благополучно забыл, о чем жалею..

    сейчас есть эксел и всё гораздо проще

  13. 16.06.15 #13
    убийца

    убийца Активный участник

    4.125
    241
    Да.
    Попытался понять, но не могу. :shuffle:

    ---------- Сообщение добавлено 16.06.2015 18:10 ----------

    Ну теорему то я знаю, только не могу понять как её применить.:shuffle:

  14. 16.06.15 #14
    pmb

    pmb Активный участник

    4.798
    962

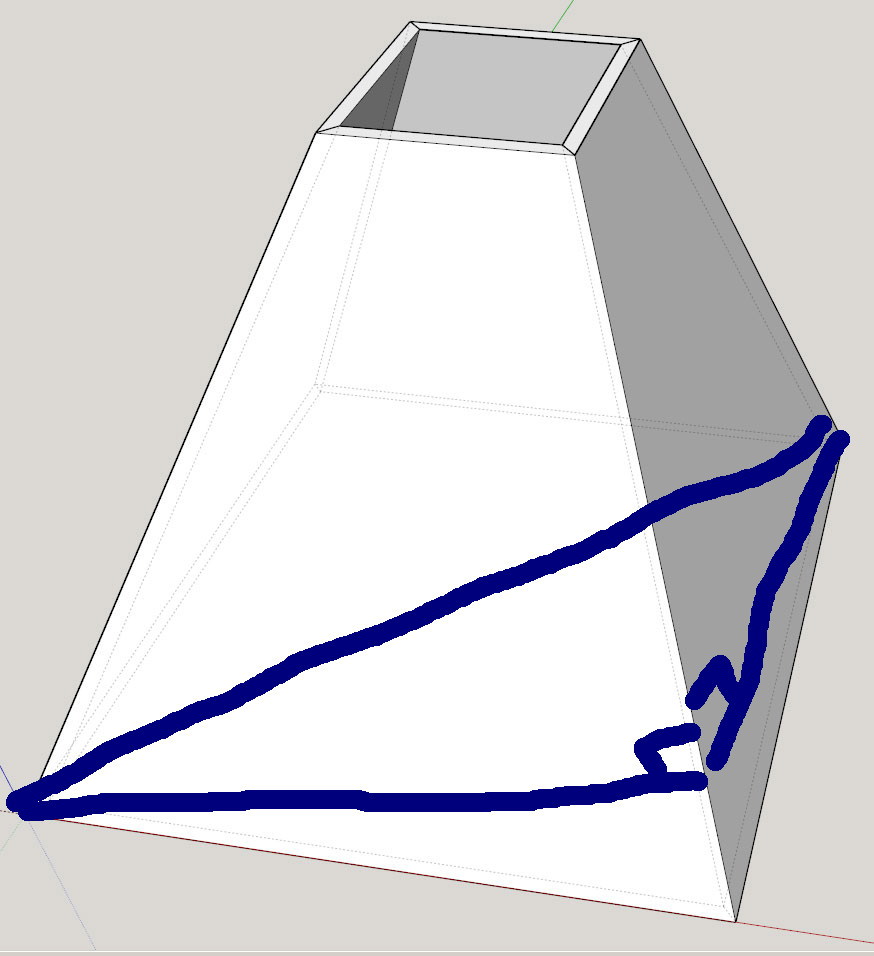

    как-то так


    Вложения:

  15. 16.06.15 #15
    KeyB

    KeyB Активный участник

    6.994
    3
    ну тут по двум катетам через тангенс находим угол - ca. 35,22

  16. 16.06.15 #16
    panda-34

    panda-34 Активный участник

    1.589
    2
    убийца,
    Ваще не понял вопроса. Эскиз в скетчупе же сделан? Бери транспортир да меряй.

  17. 16.06.15 #17
    KeyB

    KeyB Активный участник

    6.994
    3
    на эскиз ваще лучше не смотреть. разве что на раскладку.
    [​IMG]

  18. 16.06.15 #18
    panda-34

    panda-34 Активный участник

    1.589
    2
    KeyB,
    Какая разница где мерять? Если эскиз по размерам правильно нарисован, то и угол будет правильный.

  19. 16.06.15 #19
    rivaldo555

    rivaldo555 Активный участник

    805
    3
    убийца, Возьми линейку и нарисуй на листике. Сначала положи линейку и обведи один ее конец - это первая сопрягаемая сторона. Потом поверни линейку, совмести углы и обведи еще раз - получится вторая сопрягаемая сторона. Стороны касаются друг друга в углу и пересекаются на противоположной стороне. Соедини эти 2 точки прямой - дальше поймешь как найти угол

  20. 16.06.15 #20
    убийца

    убийца Активный участник

    4.125
    241

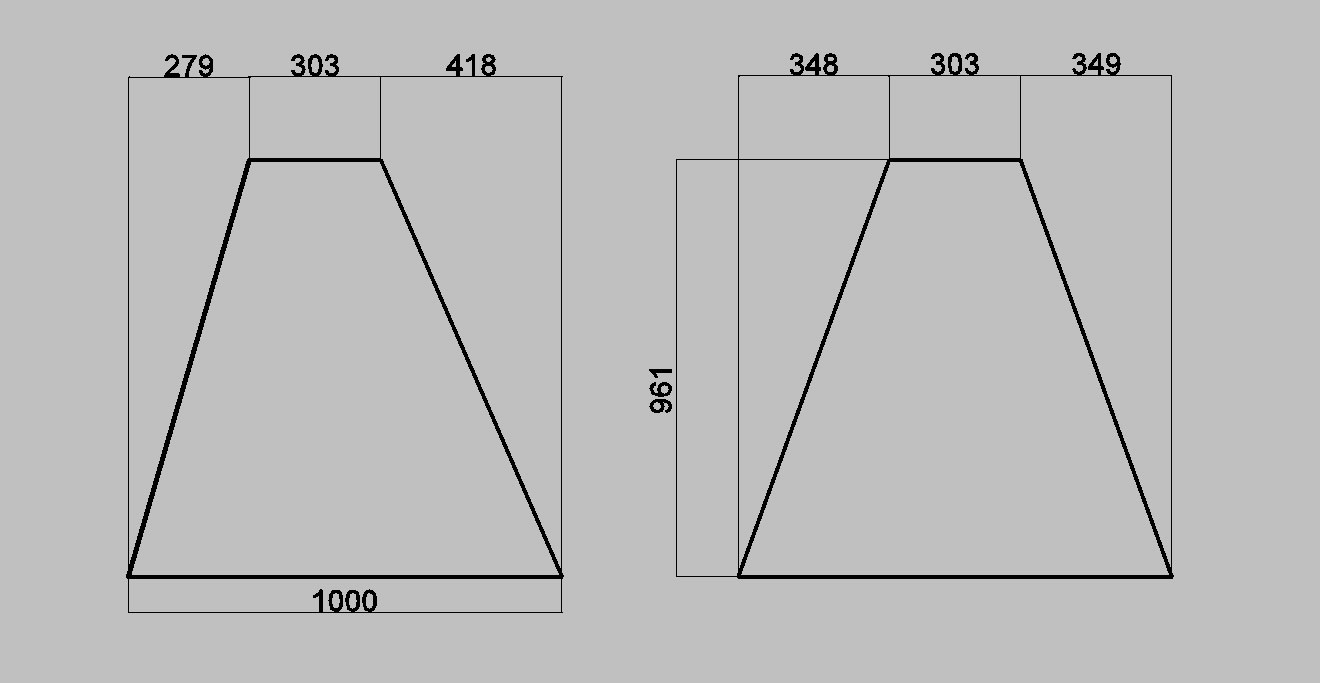

    Прошу прощения, надо было сразу так сделать. Вот видео этой фигуры с разных сторон.
    Чтобы было понятно - засада в том, что центры верхнего отверстия смещён от оси фигуры. http://youtu.be/pgUU-PRLmnM

    ---------- Сообщение добавлено 16.06.2015 19:02 ----------

    ---------- Сообщение добавлено 16.06.2015 19:04 ----------

    panda-34, не прокатит. У меня верхний и нижний край детали тоже соответственно выровнены и параллельны друг другу. Угол будет другим.

  21. 16.06.15 #21
    KeyB

    KeyB Активный участник

    6.994
    3
    убийца, а можно вид сверху с размерами и высоту, что-то у меня не стыкуется с выложенной раскладкой, вообще, есть предположение, что углы однозначно видны на развертке, во всяком случае оч.похожи.

  22. 16.06.15 #22
    evrei34

    evrei34 Активный участник

    4.111
    234
    сделай проекцию угла на основание и определи угол...как то так...


    Вложения:

  23. 16.06.15 #23
    убийца

    убийца Активный участник

    4.125
    241
    Раскладка - вообще бред сумасшедшего, сделанная в трёхмерной проекции под произвольным ракурсом. :shuffle:
    Необходимо на рисунке вот что сделать (прошу прощения за нарушение всех норм оформления чертежей, я с автокадом не дружу).


    Вложения:

  24. 16.06.15 #24
    убийца

    убийца Активный участник

    4.125
    241
    Толщина материала из которого делается "это" - 18 (хотя на угол это влияет)

    ---------- Сообщение добавлено 16.06.2015 20:20 ----------

    evrei34, сейчас попробую, но кажется вы гений :d

  25. 16.06.15 #25
    evrei34

    evrei34 Активный участник

    4.111
    234
    убийца, :d:shuffle:

  26. 16.06.15 #26
    WadikBOSC

    WadikBOSC Активный участник

    10.994
    7
  27. 16.06.15 #27
    egoistka

    egoistka Активный участник

    4.680
    1
    убийца, привози брют, расскажу как :gigi::gigi::gigi:

  28. 16.06.15 #28
    убийца

    убийца Активный участник

    4.125
    241

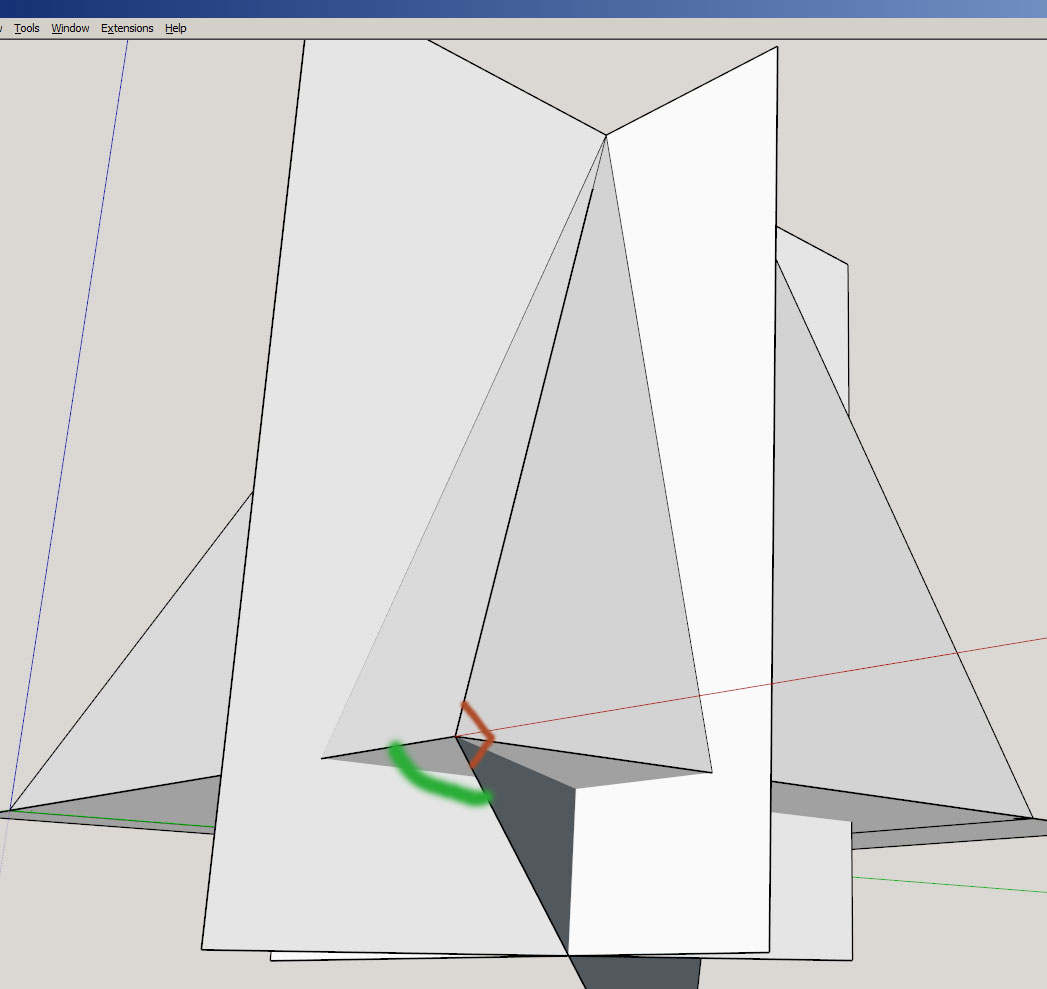

    evrei34, немного доработал вашу идею, проекцию надо опускать до точки пересечения перпендикуляра грани фигуры. И вот он, искомый угол, отмеченный зелёным :coolz:


    Вложения:

  29. 16.06.15 #29
    убийца

    убийца Активный участник

    4.125
    241
    egoistka, брют - отстой! Я даже когда пил, брют ненавидел! ))))

    ---------- Сообщение добавлено 16.06.2015 21:08 ----------

    WadikBOSC, спасибо!

  30. 16.06.15 #30
    3.14-2.71

    3.14-2.71 Активный участник

    21.481
    203
    Начертательной геометрией воспользоваться надо.

    У меня была похожая задача. Есть крыша угол 45 г., две грани стыкуются, образуя ендову.

    Какой угол будет? Сначала попробовал вывести формулу -- заманался.

    Потом думаю, у меня же модель есть, ранее склеенная из картона. Дайка измерю. Ок. Результат есть, но меня не радует -- не по инженерному как то.

    Потом думаю, у меня же проекции в автокаде нарисованы, это готовый эпюр Монжа. Делов то, построить плоскость перпендикулярно ребру и отобразить на нее грани. Ок, начертил, измерил угол.

    С моделью разошлось на полградуса.

    Вот.

    А начерталку я сдавал 28 лет назад. :coolz:
