Подключение светодиодов.

Тема в разделе "Технический", создана пользователем X7, 13.03.15.

  1. X7

    X7 Участник

    130
    0
    Прошу помощи спеца,нужно запитать ряд(100-200) светодиодов(далее СД) U=3.2-3.4 ток 20ма.Инетом прошу не тыкать и ссылками не закидывать,читать статьи я умею,но есть НО до меня туго доходит когда я не могу задать вопрос.Купил СД,есть БП на 12V,купил резистор.Вопрос почему меня в магазине убедили купить резистор на 800 Ом?когда по всем расчетам интернета нужен на 470 Ом на каждый СД.
    Суть помогите со схемой подключения и подбором резистора чтобы СД работал не на пике и выдавал все что он может!

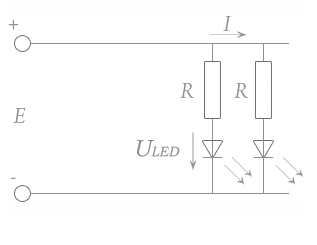

    Подключал по этой схеме,правильно ли?и какое количество СД можно так запитать на один БП 12V?


    Вложения:

  2. slk

    slk Активный участник

    5.889
    0
    X7, что за бп:? стабильные 12в?или под нагрузкой может падать?ток какой?

  3. Viktior

    Viktior Активный участник

    1.258
    44
    12в-3,5в=8,5 вольт должен погасить резистор. При сопротивлении 800 Ом ток через этот резистор получится 8,5/800=0,0106 А, или 10 мА - хороший запас по ресурсу - ток в два раза меньше номинала. Если сотня светодиодов с резисторами, то получим суммарный ток 0,0106 А*100=1.06 А. Значит блок питания на напряжение 12 В и ток более 1 А. Все формулы можно уточнить в школьном учебнике физики.

  4. slk

    slk Активный участник

    5.889
    0
    хороший вопрос ток почему его здесь а не в магазе задаешь?;):d навскидку должно быть в р-не
    ---------- Сообщение добавлено 13.03.2015 15:26 ----------

    так что ресурс нужон или свет с него?

  5. rapsodya

    rapsodya Читатель

    1.384
    0
    Что мешает купить 12 вольтовые светодиоды?

  6. Plus

    Plus Активный участник

    25.596
    417
    Хрен его знает почему так продаватели покупцу советуют. Совеццкие ЛЕДы, как правило эксплуатировались на 10мА. Нерусские - на 20мА.
    Попробуй один светодиод запитать током 10мА, потом 20мА. Если устроит 10мА - нехай так и будет.

    А это какой ток этот самый БП умеет выдавать в нагрузку. Написано 2А - больше гирлянда не должна потреблять. Лучше запас иметь. Я бы не более 1,5А нагрузил.

  7. X7, по три СД последовательно и резистор 100 ом в 12 вольт - меньше воздуху нагреешь и больше СД к одному и тому же БП подключишь.

    анекдот такой был - некто напечатал купюру номиналом 15 рублей, пришол в магаз, ему говорят, что 15 рублей нет таких купюр. Он сходил на рынок и там её обменял на 7 и 8 рублей.
    Ну нет таких резисторов на 800 Ом. Есть 820, есть 750.

  8. slk

    slk Активный участник

    5.889
    0
    може он тестером замерил допуски то есть;)

  9. Plus

    Plus Активный участник

    25.596
    417
    Странно. Где я когда-то работал, там не знали таких слов. Просто наматывали один из резисторов типа С5-хх.:)

  10. X7

    X7 Участник

    130
    0
    таким образом?и почему 100 Ом? если по та му же закону 120 Ом.


    Вложения:

  11. X7

    X7 Участник

    130
    0
    Про БП нет вопросов,БП штук 6 есть разной мощности,вопросы по резистору и порядку пропайки,в данном моменте 50 СД.
    По поводу "почему не взять СД на 12V",первое:мне нужны не ленточные,а отдельные СД,потом я использую УФ СД.УФ на 12V за пределом выделенного бюджета на задуманное.

  12. Viktior

    Viktior Активный участник

    1.258
    44
    Пусть заказчик выбирает. Если режим работы 24*7 (30 тыс часов в год) то лучше снизить ток и добрать яркость увеличением количества СД. Иначе деградация по яркости процентов 20 за год обеспечена (лично наблюдал сравнивая новую собранную подсветку со старой). К тому же яркость не пропорциональна току в максимальных его значениях - кристалл больше нагревается , уменьшается не только его ресурс но КПД.

    [​IMG].

  13. таким образом.
    А точный номинал будет зависеть от партии светодиодов (от прямого падения напряжения на них при заданнном токе). 100 ом даст где-то 30 мА току. Если нужно меньше тока, можно и 120, и 150 Ом поставить. Хотя у УФ СД какое падение, я честно говоря не знаю.

    ---------- Сообщение добавлено 14.03.2015 06:21 ----------

    так там не один резистор нужен, а 50 или сколько там :d

    у нас светодиоды LGIT уже полтора года светят, уменьшение яркости не увидел ни я, ни люксметр. :d
    Может быть причина в качестве приборов?

  14. Viktior

    Viktior Активный участник

    1.258
    44
    Очень может быть. На белый СИД диаметром 3-5 мм китайцы обещают от 50 до 100 тыс часов. А как там на самом деле будет - не угадаешь. Одно понятно, что не вечные они.
    А стабилизаторы тока у них наверняка не просто резисторы в последовательном включении?

  15. драйвера MBI6661 c ШИМом несколько кГц и фильтрующие конденсаторы впараллель чтоб СД не мерцали.


    все зависит от охлаждения. Лучше выше 65 Цельсия пластину не перегревать.

  16. X7

    X7 Участник

    130
    0
    диоды будут работать максимум по 2-4 минуты с интервалом 5-10 мин. и так раз 5-10 в сутки,из этого следует что часы работы сд минимальны и кратковременные,поэтому падение светоотдачи я думаю они долго будут терять,а от светодиода мне нужна максимальная (как сказать хз)сила свечения.

  17. X7

    X7 Участник

    130
    0

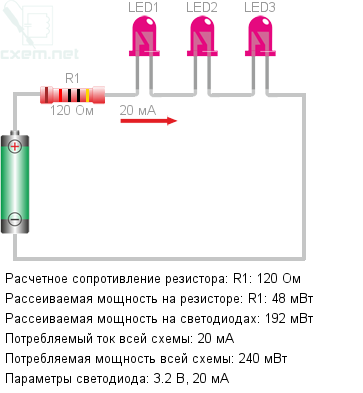

    итак:я так понимаю эта схема идеальна по моему вопросу.И на 51 СД мне хватит БП на 1.4А?


    Вложения:

  18. Ту277

    Ту277 Активный участник

    3.608
    5
    51/3=17 линеек (17 резисторов)
    17*20мА=340мА
    от блока питния потребуется всего 340мА

    если 51 линеек, а всего 153 светодиода использовано
    от БП потребуется 51*20мА=1,02А

  19. ОЧумелец

    ОЧумелец Активный участник

    4.327
    1
    От 3,6 до 4,5 Вольт. Выше чем у синего (белого). Поэтому с цепочкой из 3штук может получиться засада. Надо ее собирать, подключать к лабораторному БП и подбирать резистор по факту...

  20. Ту277

    Ту277 Активный участник

    3.608
    5
    ТС заявлял следующее:

  21. Plus

    Plus Активный участник

    25.596
    417
    Да какая разница? Их там производят. Изготавливают, если надо, с номиналом даже не из стандартного ряда.

    ---------- Сообщение добавлено 16.03.2015 10:43 ----------

    Если падение напряжения окажется у всех ЛЕДов 3.2В, то да, ток окажется 20мА. Если у всех 3.4В, то надо 90 Ом.
    Но и тот, и другой случай маловероятен. Лучше принять среднее: 3.3В. Тогда резистор 105 Ом. Выбери 100 Ом.

  22. ОЧумелец

    ОЧумелец Активный участник

    4.327
    1
    Похоже, эти цифры взяты с потолка. У УФ питание от 3,5 и выше. Чем короче длина волны, тем, видимо, выше напряжение. Есть даже на 10в светодиоды с длиной волны 245Нм.

  23. Plus

    Plus Активный участник

    25.596
    417
    И правда. Никогда не имел дела с УФ-ЛЕДами. Для примера данные 20-мА ЛЕДов во вложении.
    Тогда 3 штуки нельзя подключать к 12В. Только два.


    Вложения:

  24. slk

    slk Активный участник

    5.889
    0
    однако автор не признался для чего он это мутит:d вроде загорать не собирается

  25. Plus

    Plus Активный участник

    25.596
    417
    Для экспонирования фоторезиста или для полимеризации клея, скорее всего.

  26. slk

    slk Активный участник

    5.889
    0
    както не ясно;)

    ---------- Сообщение добавлено 17.03.2015 00:18 ----------

    чот маловероятно кмк;)

  27. а мы где?


    это - самый адекватный вариант. И да, лучше не к лабораторному, а уже к реальному БП. И БП лучше взять с триммером, чтоб можно было подобрать напряжение, устраивающее все СД.


    ну если, оптяь-таки, триммером можно выход БП до 15 вольт разогнать или взять 15вольтовый БП, то можно и три, но нарушается унификация деталей, т.е. если БП выйдет из строя, проще найти 12 вольтовый БП, нежели 12 с триммером, а тем более 15.

  28. Viktior

    Viktior Активный участник

    1.258
    44
    Это сделано по грамотному на стабилизаторе тока. Думаю, что кондёры не для устранения мерцания (выше 25Гц большинство людей визуально не различают) а что бы ток через СД шел не пульсирующий.
    Вот почти подтверждение - китайские лампочки на SMD LED 5730 к примеру 12W http://www.aliexpress.com/item/Ultr...15W-LED-Lamp-AC-220V-240V-24/32243325148.html на 56-ти чипах теоретически может отдать 56шт*55Lm=3080Lm - что почти эквивалентно 30 Ваттной СД лампе. Однако корпус закрытый, поэтому вопрос отвода избытка тепла очень значим. Вот и включили их в треть накала : 12Ватт примерно соответствует 1000 Lm светодиодного света.

  29. ещё как различают ;)
    Головой подвигайте, сразу строб-эффект произойдёт.
    Так что я их поставил именно для устранения пульсации потока.


    вообще они по документации 110 люмен при 1.1 ваттах вроде как отдают (хотя я в этом сомневаюсь - ни групп по цветовой температуре, ни зависимости светоотдачи от тока я не увидел)
    А так да, ретрофитные применения СД крайне затруднены жёсткими рамками теплоотвода.

  30. X7

    X7 Участник

    130
    0
    Для полимеризации клея.

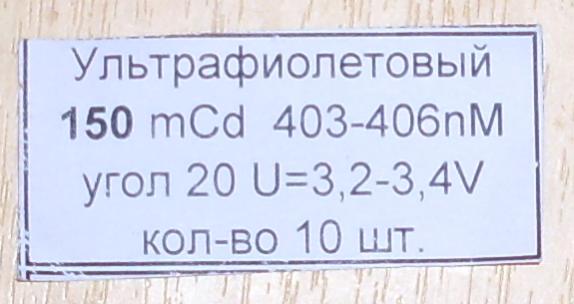

    вот данный СД.


    Вложения:
