Где согнуть профильную трубу?

Тема в разделе "Домоводство", создана пользователем Palex, 14.01.15.

  1. Palex

    Palex Активный участник

    2.194
    10
    Супруга озадачила -весной (к весне) слАдить парничек, так для его крыши нужно погнуть проф трубу 40*20 сферой. пролет 4 метра.
    Подскажите где (желательно в центральной части города) можно воспользоваться услугами трубогиба.

    ---------- Сообщение добавлено 14.01.2015 21:29 ----------

    Видимо точнее назвать вальцы, а не трубогиб.

  2. Palex

    Palex Активный участник

    2.194
    10
    Вопрос снят.
    Удивлен конечно молчанием земляков.
    Изготовил практически свой агрегат, так что скоро буду сам для народа гнуть )).

  3. volk08

    volk08 Активный участник

    1.072
    3
    Это хорошо.

  4. /////ALPINE

    /////ALPINE Читатель

    12.856
    0
    Palex, какой мин радиус делает? Мне трубу круглую или профильную надо бы согнуть будет 8 гибов.

  5. Stalingrad213

    Stalingrad213 Участник

    137
    0
    На тулака гнут, на терретории завода.

    ---------- Сообщение добавлено 11.02.2015 23:26 ----------

    А самодельный станок - это уже пройденый этап! гнуть будет, но одну к одной не загнет! а длинные профильные трубы будут винтом идти. Если гнуть на ребро то заломы оставляет, придется по несколько раз проходить туда обратно, а это скажется на радиусе дуги.

    ---------- Сообщение добавлено 11.02.2015 23:30 ----------

    А минимальный радиус зависит от размеров профильной трубы. У меня такой станок есть, правда не в черте города.

  6. Palex

    Palex Активный участник

    2.194
    10
    Прототип этот будет.


    Вложения:

  7. Palex

    Palex Активный участник

    2.194
    10
    Ну и хорошо что поздно подсказали-эт как с санкциями-даже в плюс как бы ))

  8. Stalingrad213

    Stalingrad213 Участник

    137
    0
    Будет ряд не достатков, как мне видется:
    1. Гнуть (катать) дугу будет вверх, соответсвенно нужна высокая крыша, и будут проблемы с длинным профилем, он опору иметь не будет.
    2. Прижимной вал слишком малого диаметра.
    3. Давить прижимной вал двумя рукоядками не удобно! будет перекос, соответственно перекошенную сторону заломит.
    4. Приводная цепь не имеет натяжителя! При прокатке первого же профиля будете весьма удивлены как она растягивается во время работы, она уже на первомже профиле начнёт проскакивать.

    ---------- Сообщение добавлено 13.02.2015 16:14 ----------

    В любом случае, удачи Вам, но советую прислушаться, т.к. дорабатывать его всёровно придётся.

  9. Palex

    Palex Активный участник

    2.194
    10
    Да сподвигло на эту "тему" не знание вопроса, а когда народ не стал подсказывать куда обратиться-жена еще пристыдила, мол не стыдно тебе денег повезешь чужому дядьке, а у самого и токарный станок и сварки-сверлилки всякие, покурил ютуб и принял решение.
    Вот и решил к весне сделать свой станок-когда его нету под рукой-то вроде и "гнуть" в частном доме нечего ))

    Этот момент я учел уже при "изучении" вопроса, поэтому валЫ будут вертикальными. и труба будет (дуга) будет двигаться в ангаре по чем то напоминающее стол или лесА.
    Я делаю 60мм, возможно и маловато, но на ютубе народ вообще на трех ломах гнет))
    "прижим" сделаю из рамки-которая ограничена от выворачивания и давиться будет домкратом.
    Будет электропривод и цепь будет тянуться (без ролика) редуктором-который тоже будет стоять с э мотором на своей подвижной раме.

    ---------- Сообщение добавлено 13.02.2015 16:14 ----------

    Вот спасибо:)-эт пригодится.
    Согласен, всего сразу не учтешь.

  10. Satanas

    Satanas Активный участник

    15.627
    154
    Palex, чиркни в личку телефончик.

  11. Dimanuga

    Dimanuga Активный участник

    19.464
    81
    @Palex, так что в конечном итоге получилось со станком?

  12. -Евгенич-

    -Евгенич- Активный участник

    1.406
    20
    не знаю: работает или нет, но выглядит красиво!

  13. Palex

    Palex Активный участник

    2.194
    10
    Получилось все в самом лучшем виде!

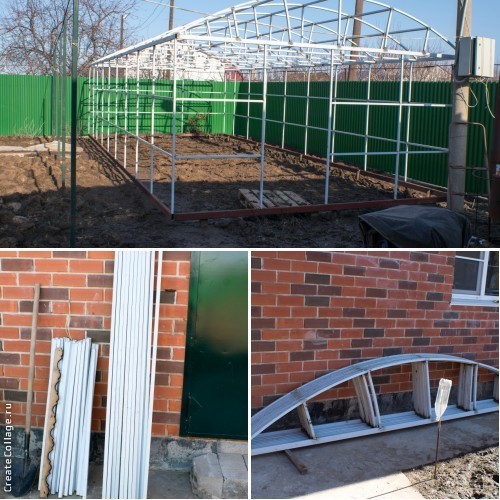

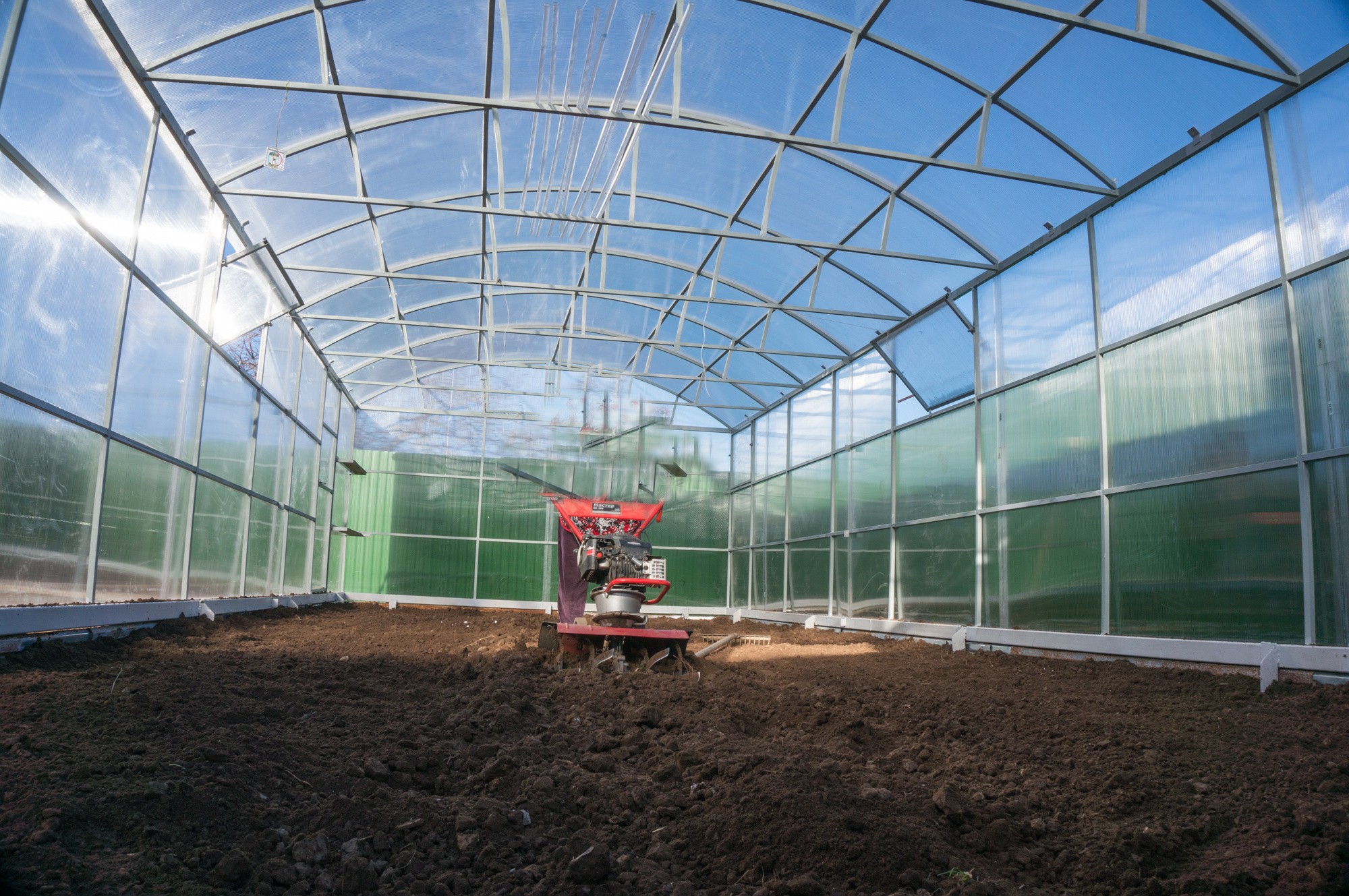

    Благодаря ему сладил тепличку 10*4 метра - которую показывал здесь где то .
    Повторяемость дуг - просто лучше не придумать!
    Микрону показалось что я хочу разбогатеть на этом и он предложил обсуждать - оплатив как рекламу.
    Мне это не нужно (бизнес благодаря станку) - это хобби, поэтому не принял предложение((
    Накатал дуг друзьям приятелям на всякие навесы-беседки. Себе поделал...
    Пытаюсь продать машинку (на чуждом ресурсе)-потому как токарку за это время значительно освоил и изготовить другой станок - как 2 пальца об асфальт.
    Фоток показывать не буду-начнется опять 25. (

    Vladis11 нравится это.
  14. Dimanuga

    Dimanuga Активный участник

    19.464
    81
    Не не, покажи, тоже хотим станочек маленький изготовить)))

  15. Palex

    Palex Активный участник

    2.194
    10
    Красиво-когда не вникать в детали.
    Крутить 2 винта синхронно по нескольку приемов нажимая...затем выкрутить на исходную.
    Затем (если не попал в "повторяемость") довинтить до прежнего и поджимать до необходимого-бред полный.
    Вариант только для продажи , а не для работы на результат.

    Ок.

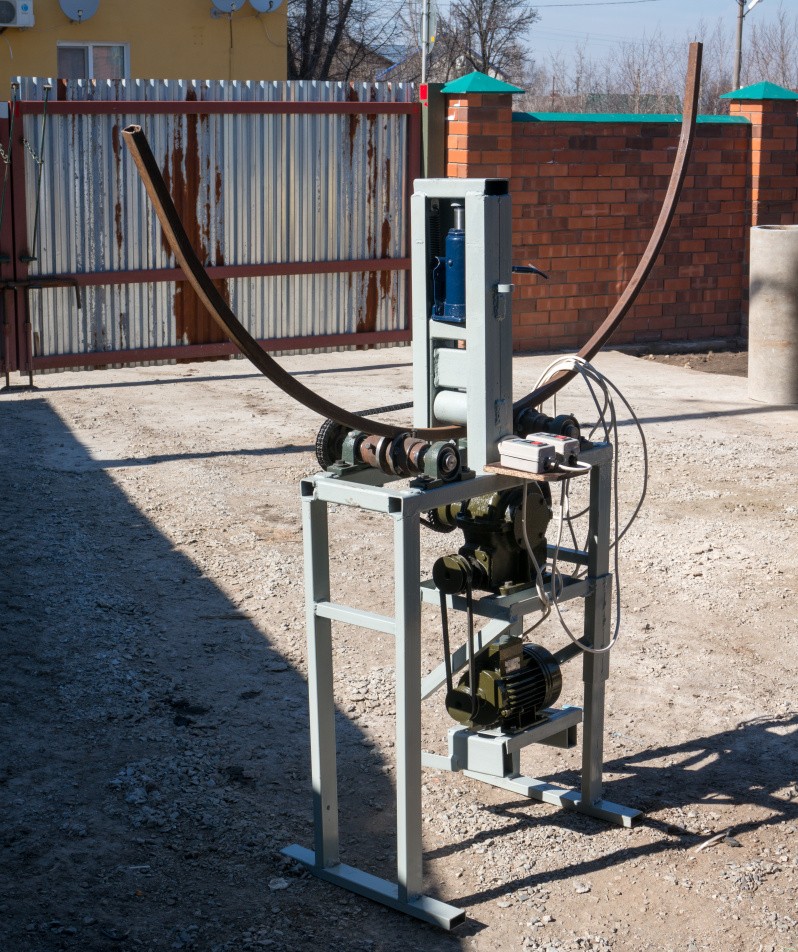

    Пистон будем делить на двоих ))


    Вложения:

    Dimanuga нравится это.
  16. Dimanuga

    Dimanuga Активный участник

    19.464
    81

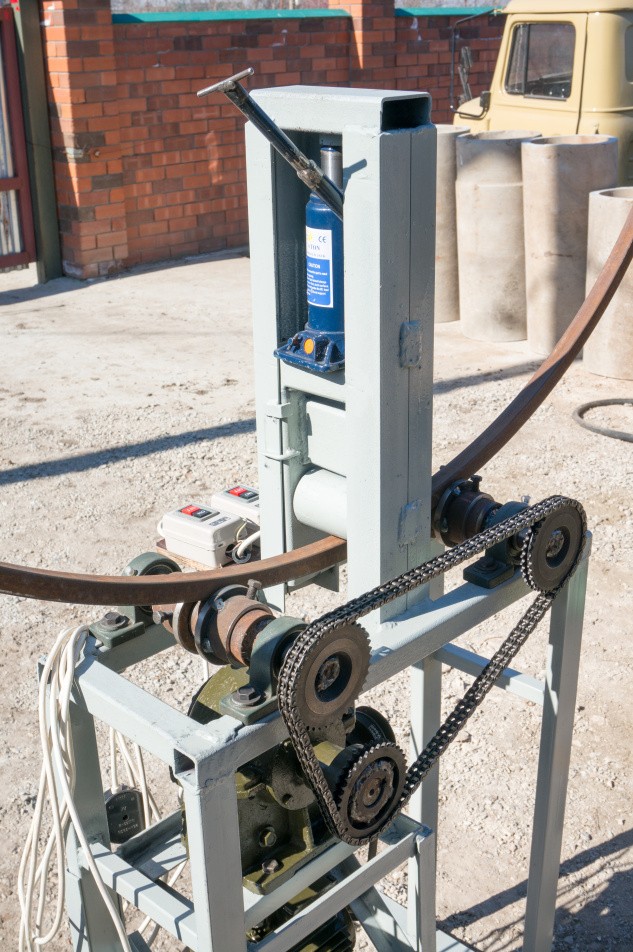

    Серьезный станочек! А вал, который домкратом поджимается, он вращается или неподвижен?

  17. Palex

    Palex Активный участник

    2.194
    10
    На подшипниках конечно.
    Завтулены-не видно их.
    Сначала думал рукояткой крутить-изготовить.
    затем по ходу пьесы подвернулся редуктор. Моторов своих как грязи..
    Этот кстати ватт 350 (3 фазы) .
    Ну, симпровизировал .. и получилось что получилось.
    Ширину профиля ограничителями обозначил и катай.
    Ширина максимал чот мм до 120ти.

    Последнее редактирование: 13.11.17
  18. Vladis11

    Vladis11 Активный участник

    10.202
    152
    @Palex, молодец! Приятно видеть человека с руками на ВФ.

    Palex нравится это.
  19. Palex

    Palex Активный участник

    2.194
    10
    Спасибо конешно.
    Это хобби.
    "руки" - как говорите , пристроены в другой отрасли и намного шЫрше чем ВФ.

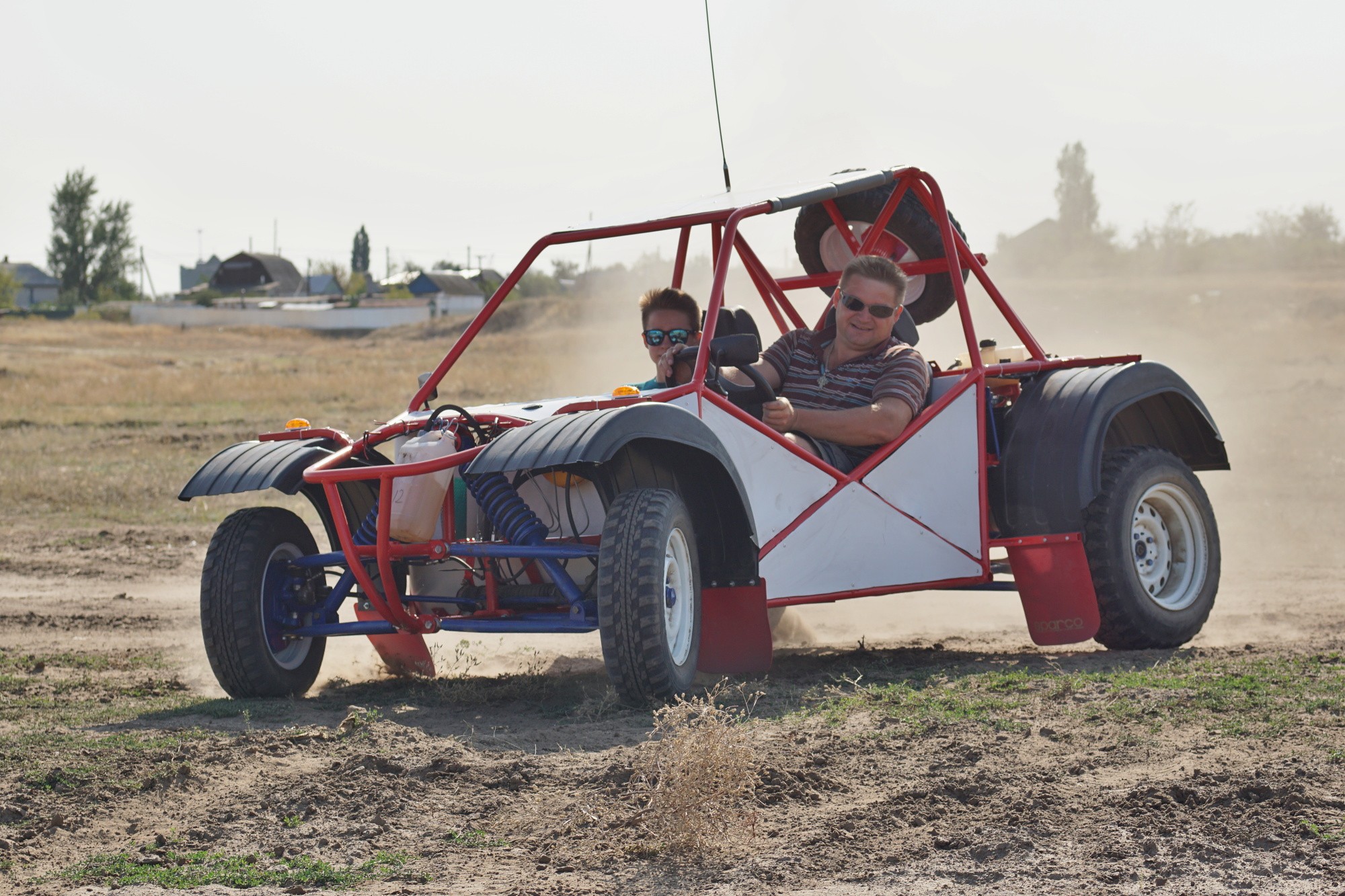

    Это тоже хобби-летом закончили , вот полевые испытания.
    Чтобы отвлечь внуков от компьютерной чумы- задействовали в строительстве ..ну и конечно теперь порулить!
    А как без аНдреналину? )) Не только копаться и помогать в том - чего еще и сам не представлял что ЭТО все когда то зарычит и поедет, когда то.)
    Это не флуд, а тоже результат работы именно трубогиба (не профелегиба) - который тоже пришлось изготовить.


    Вложения:

    • DSC00274.JPG
      Размер файла:
      681,5 КБ
      Просмотров:
      22
    • DSC00177.JPG
      Размер файла:
      472,9 КБ
      Просмотров:
      21
  20. hash

    hash Активный участник

    2.243
    6
    В районе Дар-горы кто такую услугу окажет?
