Правильно ли подключена батарея?

Тема в разделе "Ремонт и строительство", создана пользователем icefrog, 12.01.15.

  1. icefrog

    icefrog Активный участник

    591
    0
    Здравствуйте, существует некоторая проблема с двумя радиаторами.
    Вообщем описание:

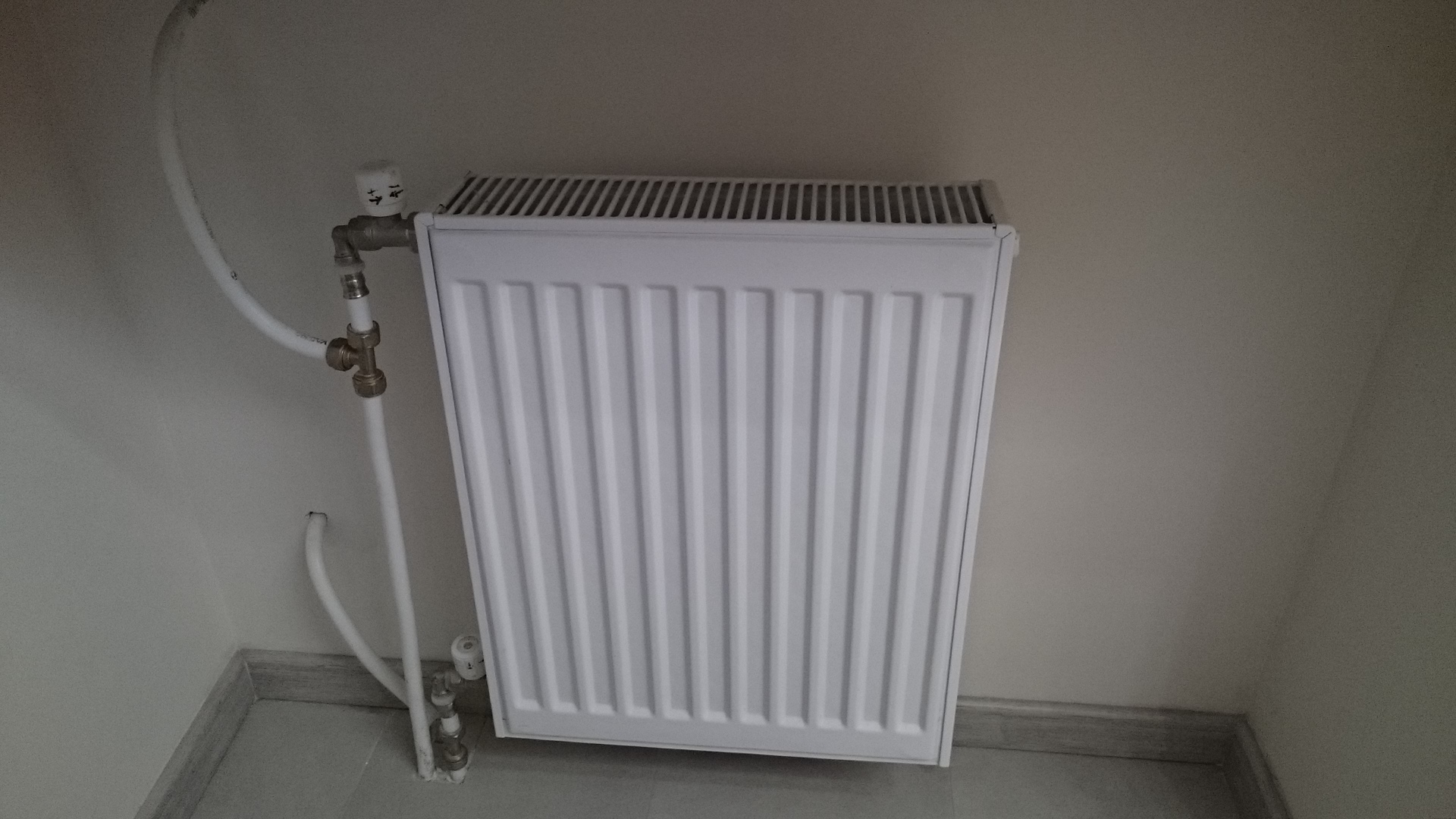

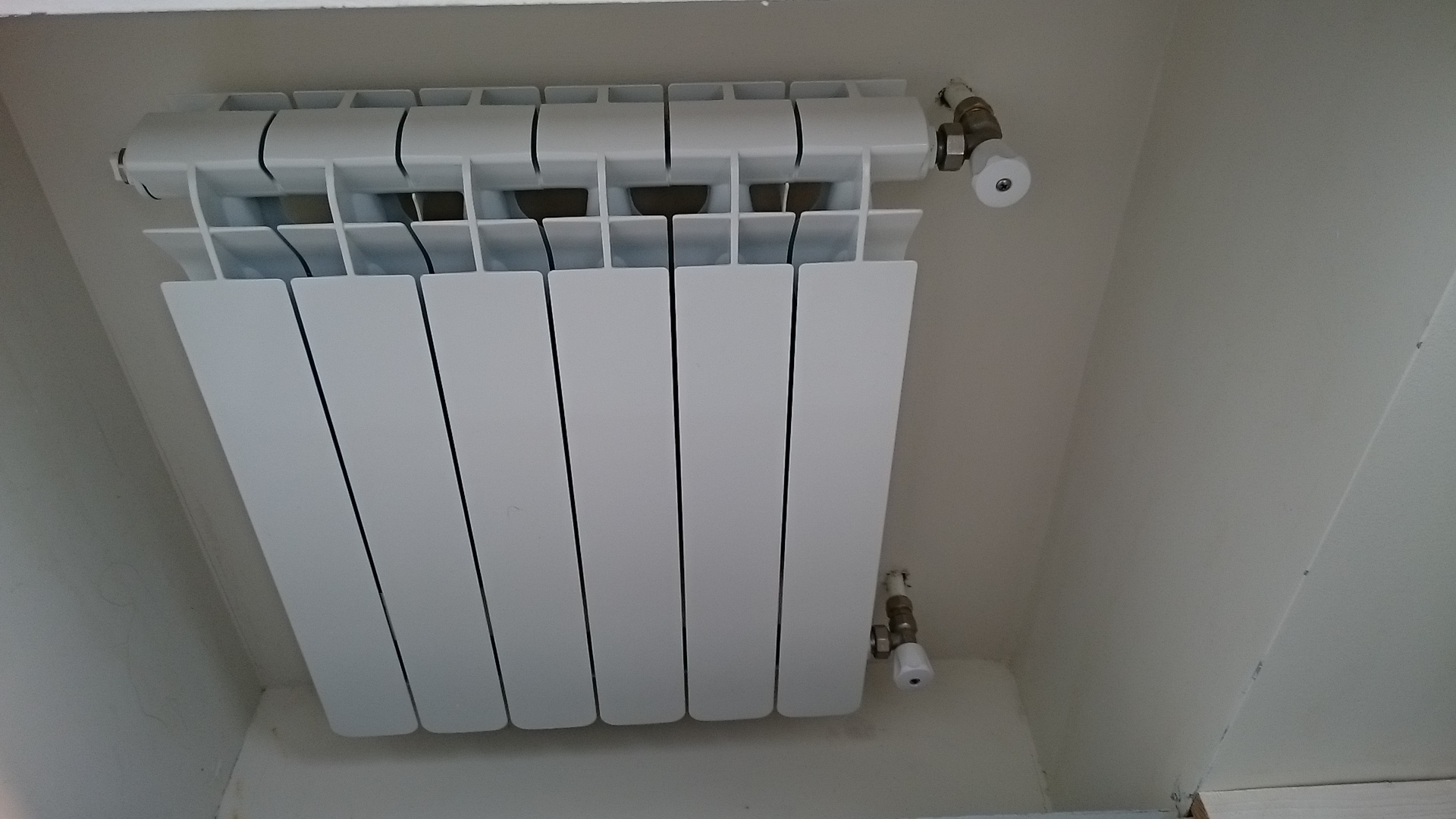

    1) У меня есть две батареи, одна из них подключена к другой параллельно (вторая батарея за гипсокартоновой перегородкой)
    2) Если включить одновременно обе батареи, то они работают еле-еле
    3) Если вывключить 2-ую батарею (которая на скрине без разветвителя), то 1-ая батарея начинает работать нормально через некоторое время
    4) Если выключить 1-ую батарею, а 2-ую включить то она нагревается, но не сказать что сильно (вообщем еле-теплая)
    5) У меня есть ощущения что ремонтники неправильно подключили батареи
    6) Воздух с обоих батарей спускал...

    Помогите советом, мнением, а также по возможности если схема подключения была неверной - нарисовать схематически как правильно.

    Спасибо!


    Вложения:

    • DSC_0001.JPG
      Размер файла:
      713,4 КБ
      Просмотров:
      242
    • DSC_0002.JPG
      Размер файла:
      651,8 КБ
      Просмотров:
      225
    Последнее редактирование: 12.01.15
  2. Элиста

    Элиста Активный участник

    2.289
    0
    свою схему сначала нарисуйте, а то непонятно как сейчас циркулирует.

  3. icefrog

    icefrog Активный участник

    591
    0
    У вас скрины не отображаются?
    Перезалил на форум, если что-то ещё нужно поясните.

  4. mummy

    mummy Участник

    287
    0
    имхо, подключать последовательно

  5. icefrog

    icefrog Активный участник

    591
    0
    mummy, я пришёл к такому же мнению, мне кажется из-за такой схемы падает давление и батареи нормально не могут функционировать

  6. Satanas

    Satanas Активный участник

    15.623
    154
    icefrog, абсолютно верный вывод.
    Вобще меня отругали теплотехники, я тоже подключил вначале с одной стороны.
    Сказали, что по диагонали подаче и обратка работают лучше всего.
    Переделал.
    не жалуюсь.

  7. 3.14-2.71

    3.14-2.71 Активный участник

    21.565
    193
    какой то неведомый ужос...

  8. icefrog

    icefrog Активный участник

    591
    0
    3,14-2,71, вот такие нынче ремонтники :D
    Я раньше даже не задумывался, потом решил посмотреть ролики на ютубе, сразу понял что ребята были в этом вопросе полные дилетанты...
    У вас какие-либо рекомендации?

    Satanas, можете в Paint нарисовать схематически как это выглядит?
    Буду благодарен, тк переделываю теперь эту порнографию :D

  9. Satanas

    Satanas Активный участник

    15.623
    154
    icefrog, http://sprut.msk.ru/otoplenie-chast...stem/shemy-podklyucheniya-batarej-otopleniya/

    Здесь тоже сказано, что такое подключение более эффективно. 2 сверху.
    Я не утверждаю, ибо не силен в этом, просто доверился теплотехнику. У меня в зале как раз одна батарея 18 секций под окном, они по 30 см высотой. Вобщем все остальные тоже так подключил.

  10. lemmus

    lemmus Активный участник

    5.587
    1
    А вход горячей воды сделан сверху или снизу?
    Везде рекомендуется подключать подачу сверху, т.к. вода остывая спускается в низ радиатора. Интересно, подключение подачи к низу радиатора как-то повлияет на его работу?

  11. icefrog

    icefrog Активный участник

    591
    0
    lemmus, здравствуйте, сверху

  12. lemmus

    lemmus Активный участник

    5.587
    1
    Может просто теплоносителя не хватает что б прогреть оба радиатора? Может там расход воды мизерный, она только входит в радиатор сразу и охлаждается. На один еще ее хватает, а на два уже нет. Пощупайте обратку - сильно ли она холоднее подачи? До радиаторов какова длина МП-труб? У 16-й МП трубы маленькое сечение, давление падает в ней очень хорошо. На теплом полу "обожглись" с этим. Пардоньте за каламбур. При одинаковом давлении в коллекторе в контуре который в два раза длиннее расход в 2,5 раза ниже. И потому длинная петля была ледяной.

  13. dublon

    dublon Активный участник

    537
    0
    В свое время "сильно курил" эту тему. Даже находил в инете Атлас по системам отопления.
    Из того что помню: теплоноситель подается сверху, отводится снизу. Подключать батареи можно и параллельно и последовательно - зависит от планировки системы отопления.
    тут судя по всему либо не хватает тепла в теплоносителе (температуры), либо есть "затык" - пробка.

    icefrog, а насос в системе есть???

    ---------- Сообщение добавлено 13.01.2015 14:42 ----------

    очень верная мысль, ИМХО

  14. Digger

    Digger Активный участник

    3.669
    1
    У меня была такая схема подключения однажды, всё отлично грелось. И правда похоже на слабую циркуляцию.

  15. icefrog

    icefrog Активный участник

    591
    0
    dublon, здравствуйте, насоса нет, это трубы отопления в квартире.
    lemmus, обратка на ощупь раза в 2-ва холоднее чем подача, размер трубы наверно ну на глаз метра 6-8 максимум
    Digger, в других комнатах батареи горячие, но не сказать что обжигающие, руку можно комфортно держать без страха обжечь :D

    Я так думаю наверно демонтировать 2-ую батарею (она на балконе) и установить туда электро радиатор.

  16. b70

    b70 Активный участник

    3.281
    10
    Тут как бы не так все просто .Вкрадце.
    Есть правило:
    1.если нужно охладить теплоноситель-подача сверху(горячей), забор снизу(холодной).
    2. Если нужно нагреть среду-подача снизу,забор сверху.
    Яркий пример:
    1. радиатор системы охлаждения двигателя автомобиля. Его задача охладить теплоноситель(тосол, воду, антифриз...). Подача-сверху, забор-снизу,
    2. радиатор системы отопления автомобиля-подача снизу, забор-сверху.
    Но, как говорится есть нюанс.
    Всем советую т.н. "Ленинградскую систему"-нижняя раздача. Не ясно почему считается самой неэффективной, т.к. в отличии от "низ-верх", когда нижний выходящий угол (а это пол батареи)горячей воды просто не видит, полюбому вода в батарее по всему объему всегда горячая, выпуская из нижнего выходящего то-что есть, а есть горячая-охлажденная.

    ---------- Сообщение добавлено 13.01.2015 17:13 ----------

    icefrog, горячая идет куда(вниз или вверх)?

  17. icefrog

    icefrog Активный участник

    591
    0
    b70, подача сверху. забор снизу

  18. b70

    b70 Активный участник

    3.281
    10
    Переделайте наоборот, и будет Вам счастье.

  19. Digger

    Digger Активный участник

    3.669
    1
    Если в системе нормальная принудительная циркуляция, пофигу откуда и куда воде течь.

  20. dublon

    dublon Активный участник

    537
    0
    icefrog, Такие мысли:
    1. Температура теплоносителя (воды) низкая. Причины две:
    1.1.) до Вашей квартиры жильцы понавесили уйму батарей и разбирают отпущенной дому тепло.
    1.2.) (связанная с первой) теплотранспортные компании ставят нипеля на ввод дома, чтобы отпускать расчетное количество теплоносителя, но...все что отпущено Вашему дому - разобрали до Вас соседи.
    2. Падение скорости потока из-за гидравлических сопротивлений: трубы которыми выполнена разводка - тонкие (у вас 1/2??) + фитинги + повороты.

    ---------- Сообщение добавлено 13.01.2015 16:28 ----------

    Конечно, если у вас 2 радиатора а не 22 по двум этажам.
    В ином случае мы получаем горячие трубы и холодные/с воздухом батареи

  21. b70

    b70 Активный участник

    3.281
    10
    20-ти секционные стандартные (ок 60-ти см. высотой), под каждым окном 2-х метровым и 15-ти секционные под 1,5 м окном.Везде "Ленинградка". В любой мороз держится +26 легко(больше не пробовал, наверное дорого) :).
    зы: фото надо?

  22. andrusha

    andrusha Активный участник

    14.096
    158
    b70, чем отличаются с инженерной тз задачи охлаждения теплоносителя от нагрева внешней среды??

    ---------- Сообщение добавлено 13.01.2015 19:46 ----------

    или с тз теплотехники??

  23. xoxot07

    xoxot07 Активный участник

    7.104
    35
    всю жизнь подача горячей воды сверху, потому как горячая вода сверху равномерно распределяется.
    и да, затейливо сделано, фитинги видимо самые дешовые.

  24. b70

    b70 Активный участник

    3.281
    10
    Ответ: Эффективностью ))))

  25. andrusha

    andrusha Активный участник

    14.096
    158
    нда :d а мне вот кажецо что все зависит от градиента температуры ;) если он внутрь теплообменника то нада подачу теплоносителя сверху а если наружу то снизу

    ---------- Сообщение добавлено 13.01.2015 20:27 ----------

    и в каких единицах СИ меряецо эффективность???:d

  26. xoxot07

    xoxot07 Активный участник

    7.104
    35
    во всех журналах от производителя пишут что подача горячей воды сверху, а вентильные панельники так вообще сделаны только сверху, с чего бы так?

  27. andrusha

    andrusha Активный участник

    14.096
    158
    xoxot07, так я и говорю шта подача и на радиатор отопления и на радиатор охлаждения всегда должна быть сверху:writer: а не по правилу которое выдумал втут товарисчь постом выше :) температурный градиент и на радиаторе отопления и на радиаторе охлаждения авто направлен внутрь. а вот допустим на грунтовом теплообменнике теплового насоса наоборот наружу

    ---------- Сообщение добавлено 13.01.2015 20:49 ----------

    у отопительных конвекторов подача да всегда наверх....правда их можно наоборот подключить с дурьего то ума:d

    ---------- Сообщение добавлено 13.01.2015 20:51 ----------

    кстати по опыту обратное подключение конвектора не сильно сказывается на его мощности при достаточной дельте подача-обратка

  28. xoxot07

    xoxot07 Активный участник

    7.104
    35
    так какая разница с какой стороны дуть в трубу?

  29. andrusha

    andrusha Активный участник

    14.096
    158
    xoxot07, с тз потребителя никакой с тз теплотехника огромная :d

  30. elvis

    elvis Участник

    124
    3
    Не знаю как в батареях отопления, а в центральных кондиционерах правило подключения к радиатору и охлаждения и обогрева всегда одно: подача - снизу, обратка - сверху. Делают это для того, чтобы исключить появление воздушных пробок в небольших трубках радиатора. Правда не уверен , что это правило актуально для батарей хотя бы из-за того, что конструкции теплообменников разные.
