Помогите собрать гидропресс

Тема в разделе "Технический", создана пользователем *Alex*, 19.09.13.

  1. *Alex*

    *Alex* Активный участник

    548
    0
    Знаю что нужен цилиндр, насос, распределитель, и клапан, как это все выглядит педставляю примерно, и в средствах очень ограничен, усилие нужно 30-40 тонн, ход штока минимум 15 см, и работать это должно от 220, движок я найду, и основу сварю сам. главное гидравлику гденьть найти не дорого. Буду очень благодарен!!!

  2. WadikBOSC

    WadikBOSC Активный участник

    10.991
    0
    Гидравлический домкрат почти готовый силовой элемент для пресса

    ---------- Сообщение добавлено 19.09.2013 22:57 ----------

    Привод правда ручной или ножной

  3. *Alex*

    *Alex* Активный участник

    548
    0
    домкрат очень медленно, 2 мм за одно нажатие, надо шустрее

  4. muhon

    muhon Активный участник

    1.373
    2
    ну если это пресс, то еще как минимум две направляющие оси и при таком усилии станина недетская) Забыли самое главное, гидронасос, бюджетно не получится.

  5. DelFin

    DelFin Активный участник

    2.612
    0
    Кстати Лех, я спрашивал про домкрат, нету...

  6. Kairel

    Kairel Активный участник

    7.977
    18
    *Alex*,
    Это вам тогда не гидропресс, а гидромолот скорее нужен. Бюджетно нереал

  7. *Alex*

    *Alex* Активный участник

    548
    0
    Короче собрал я пресс, обошлось 8000 и масло 400

  8. Байкер

    Байкер Активный участник

    2.810
    0
    с чего собрали ?

  9. alexaudio60

    alexaudio60 Активный участник

    15.414
    113
    ни хуахуа.зверь.

  10. andrusha

    andrusha Активный участник

    14.063
    149
    Рассказывай конструктив. Интересно.

  11. NAP

    NAP Активный участник

    998
    0
    и фотки было бы неплохо, любопытно

  12. Ефим

    Ефим Активный участник

    780
    0
    На такое усилие нужен шток не меньше 200 мм, поршень на кольцах.-резина не пойдет .будет заворачивать- исполнение горизонтальное или вертикальное?

  13. печатник

    печатник Активный участник

    1.586
    2
    Ефим, не парься,
    *Alex*, уже все сделал

  14. alexaudio60

    alexaudio60 Активный участник

    15.414
    113
    *Alex*, чето молчит
    Тут не шутки.

  15. *Alex*

    *Alex* Активный участник

    548
    0
    ну 30-40 тонн конечно не получилось хочу блок попробовать раздавить керамзитный но пока погода не дает, попозже сфоткаю выложу

  16. Ефим

    Ефим Активный участник

    780
    0
    Сделать-то сделал .а будет ли работать?На такой пресс надо насос до 16М па. распределитель с ручныи управлением ставить.В принципе схема простая получается . не надо забывать .что мощность не более 2\3 рабочая от максимума.да посмотрите в инете простой пресс. и по нему делать.;00 р. на масло это сколько литров? Литров 200 надо .и охладители .думаю человек.что-то выпрессовывать собрался. значит станина мощная должна быть . мы из 20-ки делали .все на ребрах.-работало.

  17. *Alex*

    *Alex* Активный участник

    548
    0

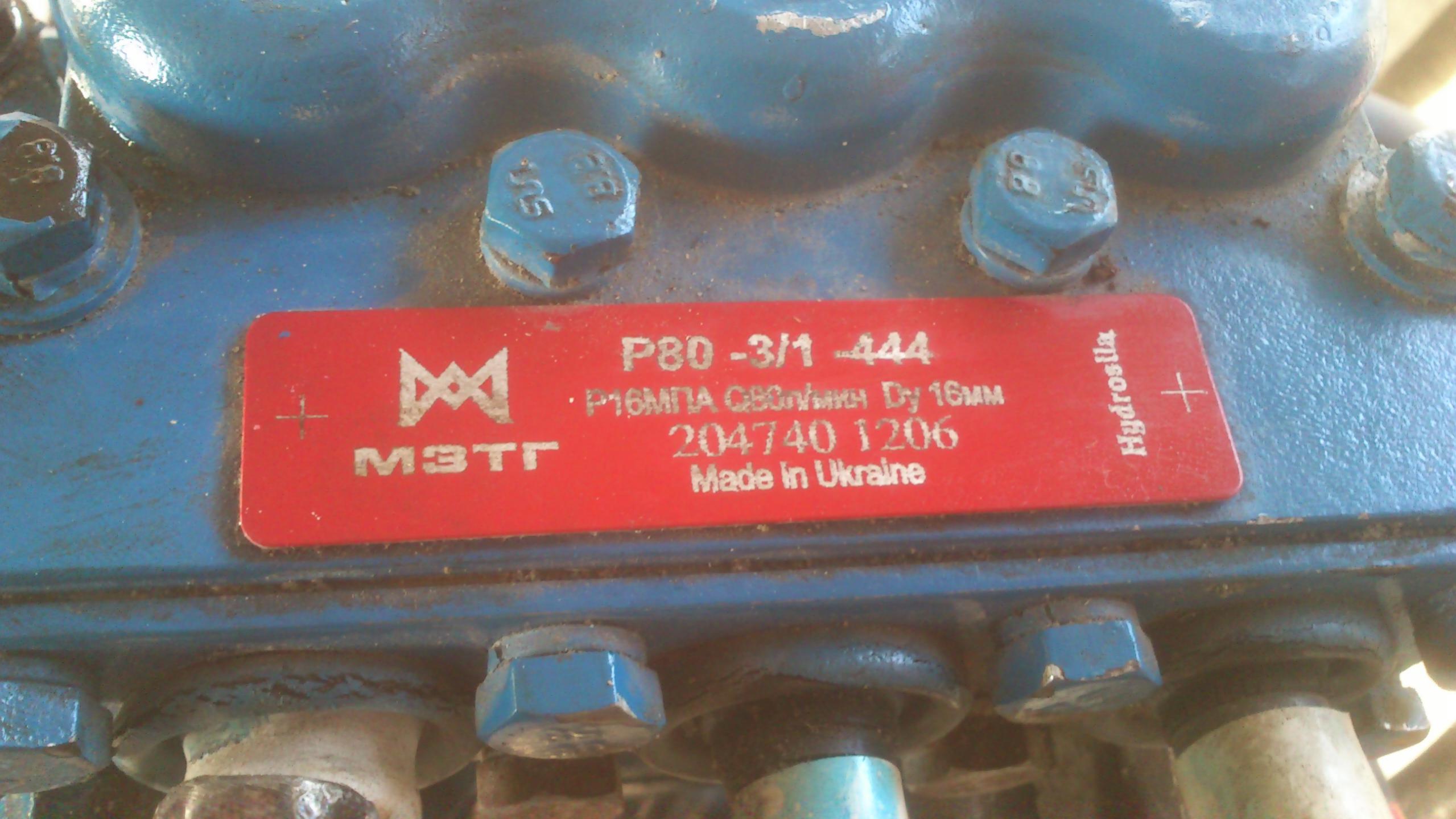

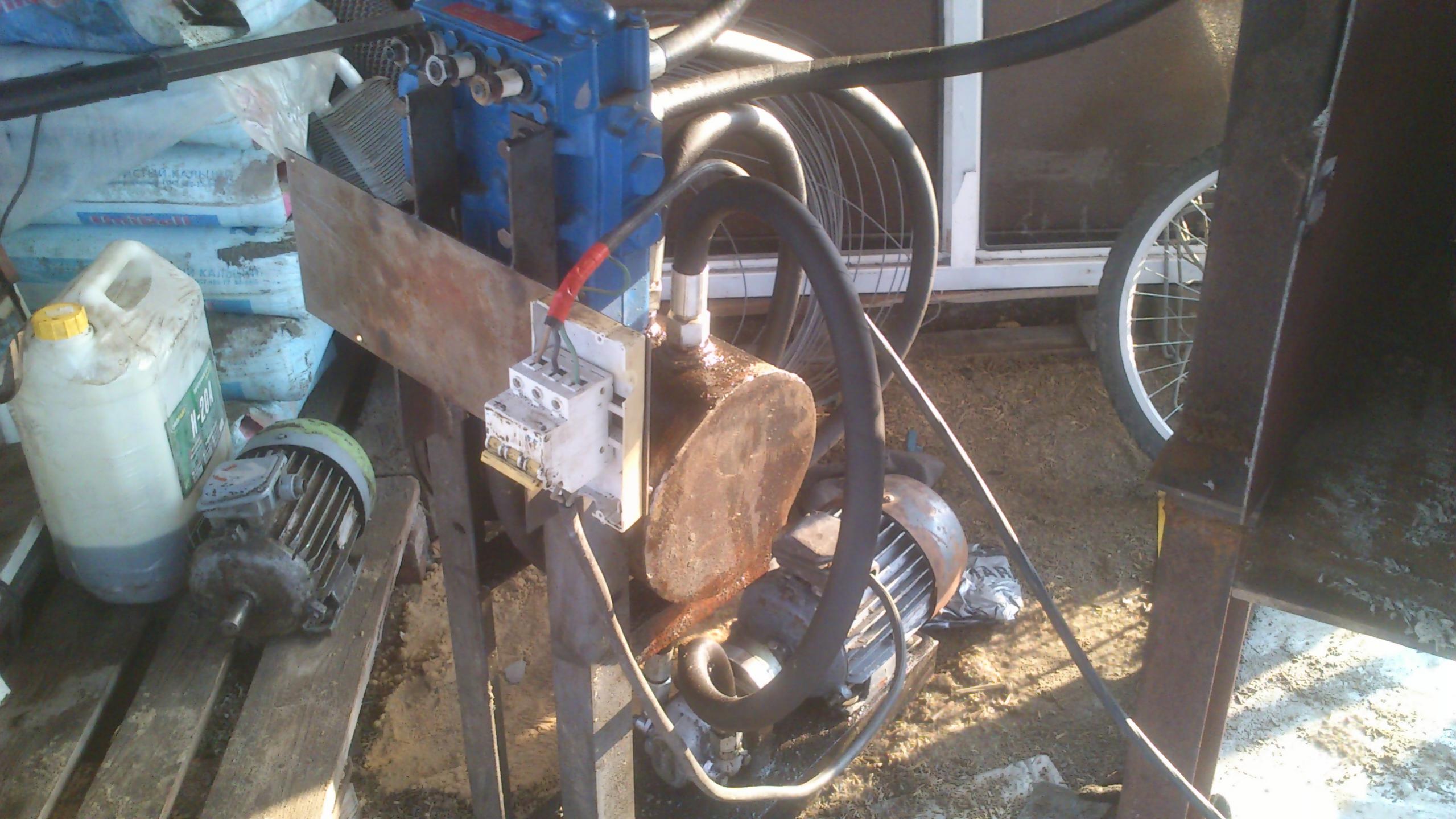

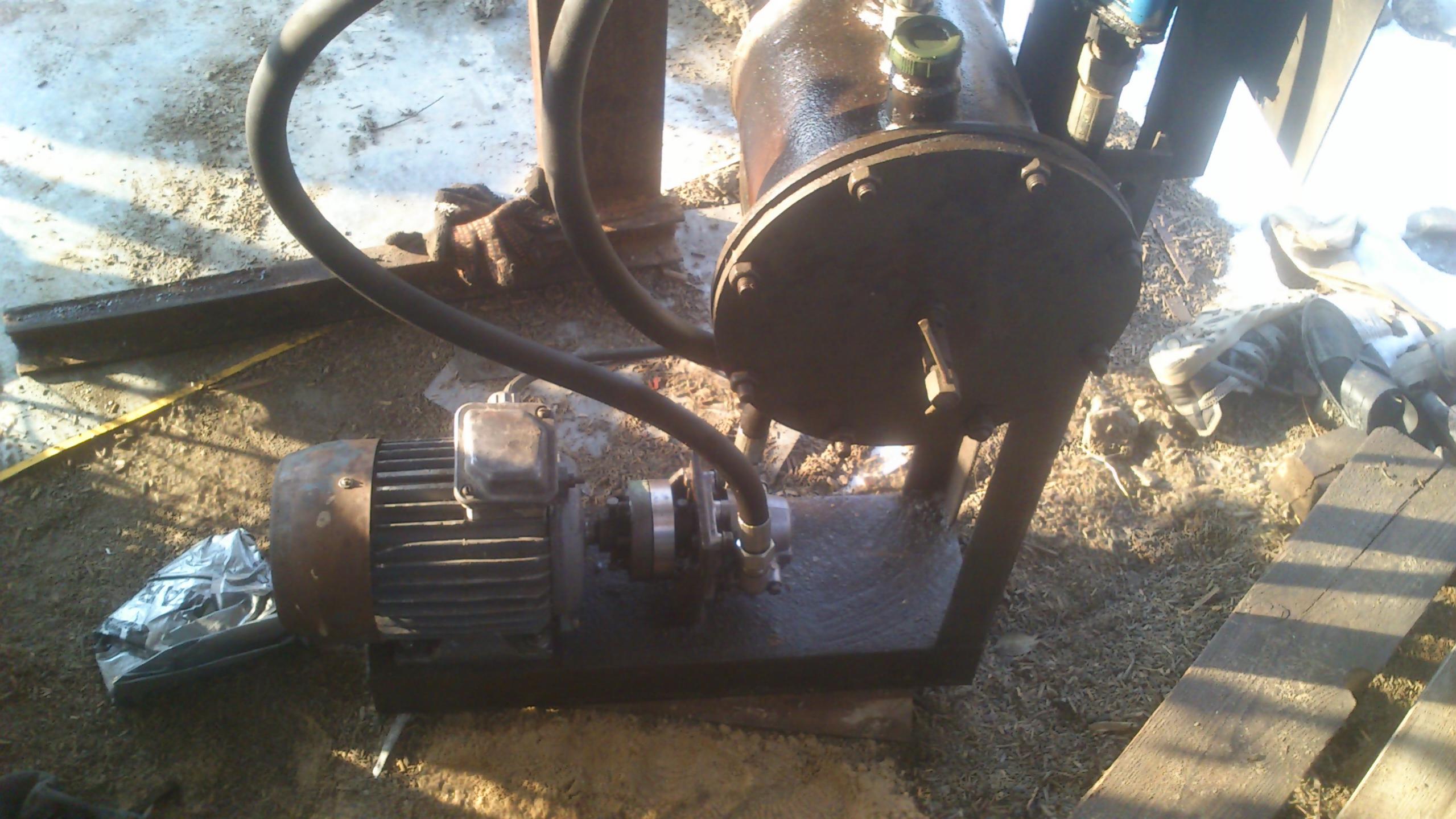

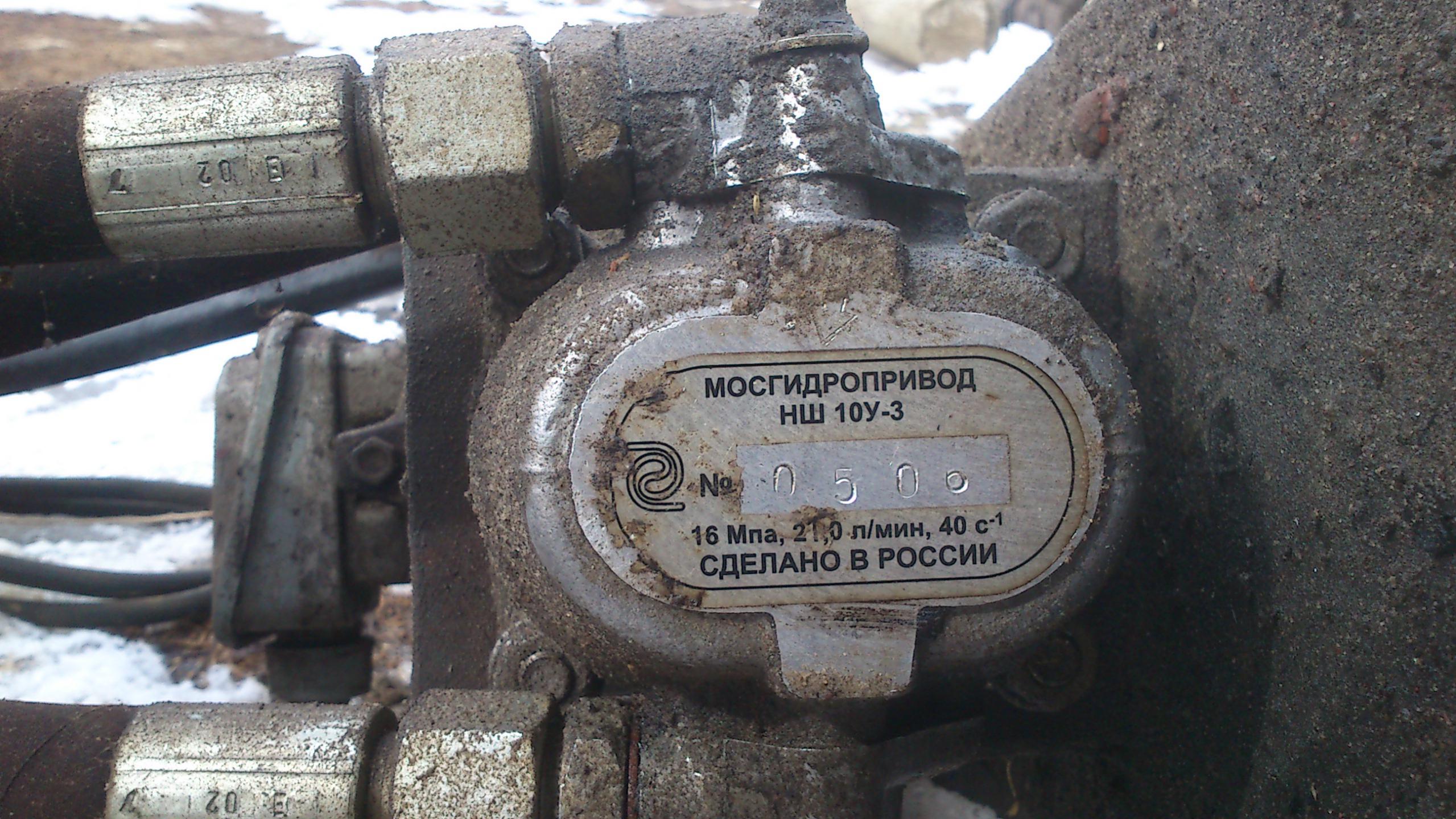

    Все правильно, насос нш10 16МПА, и распределитель, движок трехфазный 2.2 квт, цилиндр не измерял, примерно длинной 50см и в диаметре 12см, станину сварил из металлолома, масло литров 10 поместилось может 12, куда 200? и что за охладители?
    Блок из опилкобетона давит легко...

  18. *Alex*

    *Alex* Активный участник

    548
    0

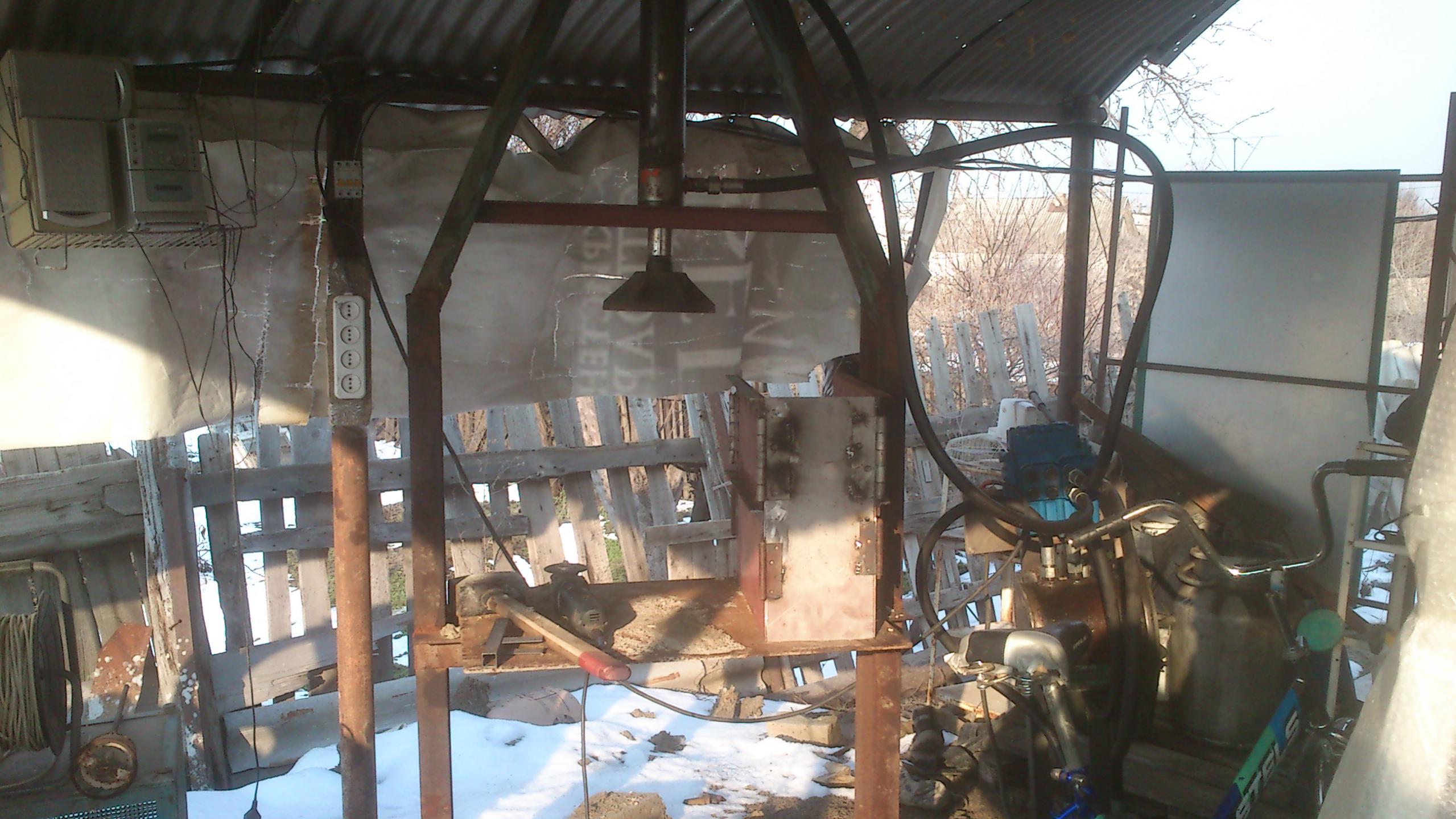

    Вот


    Вложения:

    • DSC_0416.jpg
      Размер файла:
      371,8 КБ
      Просмотров:
      244
    • DSC_0417.jpg
      Размер файла:
      346,4 КБ
      Просмотров:
      180
    • DSC_0418.jpg
      Размер файла:
      348,9 КБ
      Просмотров:
      237
    • DSC_0377.jpg
      Размер файла:
      499,7 КБ
      Просмотров:
      210
    • DSC_0410.jpg
      Размер файла:
      266,1 КБ
      Просмотров:
      211
  19. *Alex*

    *Alex* Активный участник

    548
    0
    Керамзитобетонный блок раздавил без запинки.........
    Может кто знает какую нагрузку примерно держит кб блок?

  20. *Alex*

    *Alex* Активный участник

    548
    0

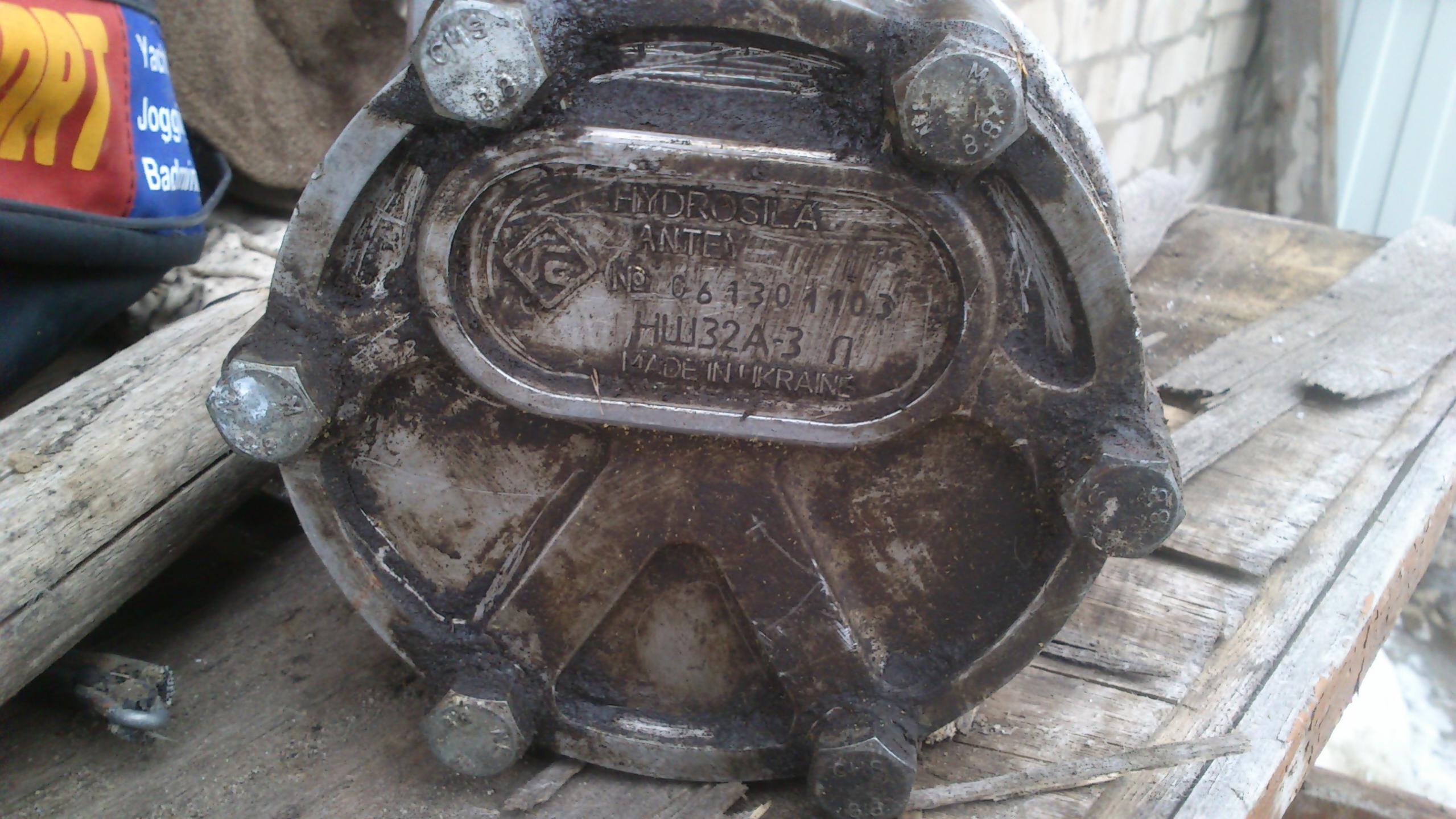

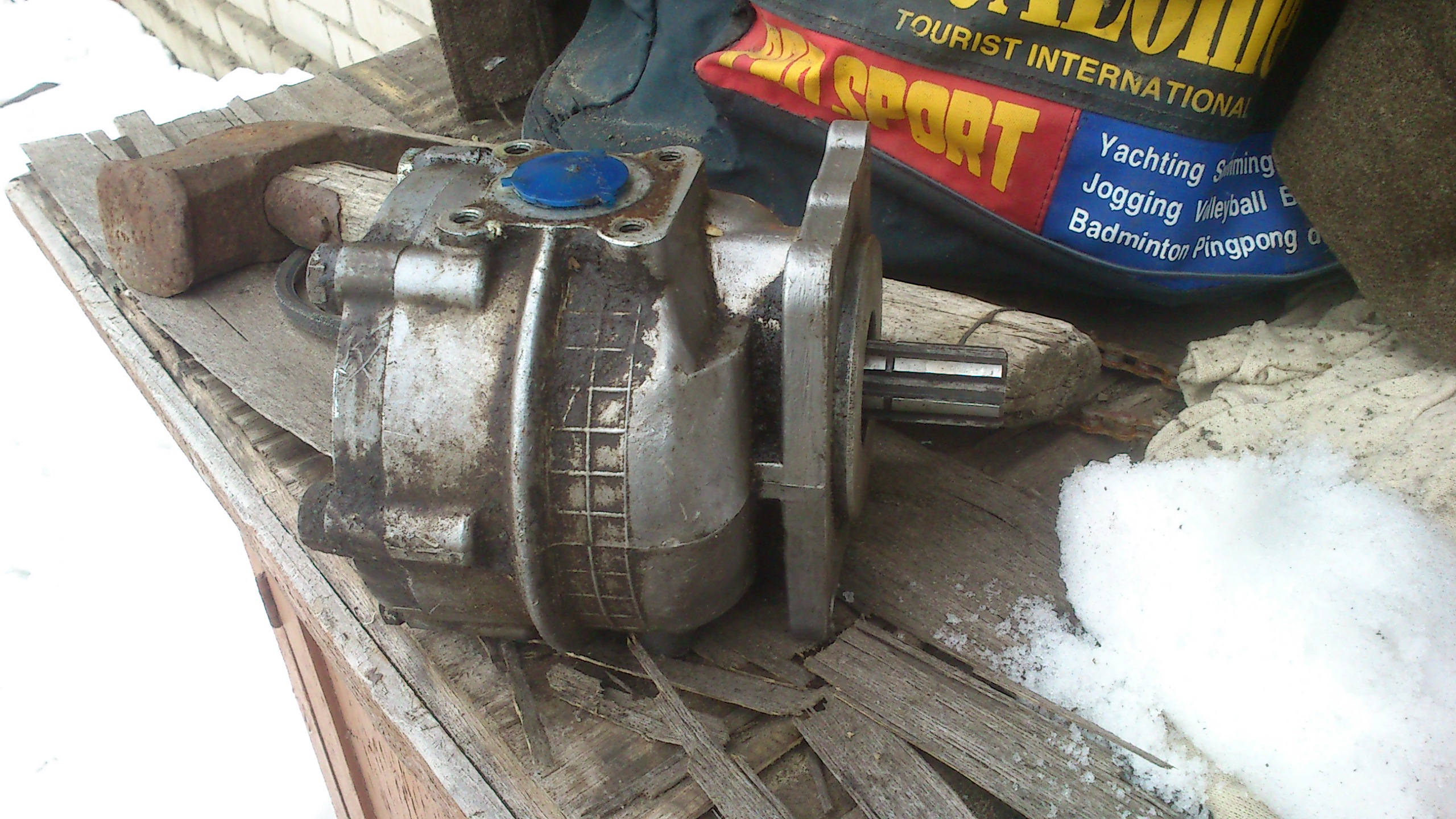

    У меня остался насос и распределитель со шлангами, если вдруг кому надо.......
    пишите в личку, если что то интересует.


    Вложения:

    • DSC_0379.jpg
      Размер файла:
      958,2 КБ
      Просмотров:
      168
    • DSC_0380.jpg
      Размер файла:
      376,1 КБ
      Просмотров:
      148
    Последнее редактирование: 01.04.14
  21. Pilot154

    Pilot154 Активный участник

    1.288
    0
    Одно дело статическая нагрузка, а другое-динамическая деформация. Погрешность может быть большая.

  22. *Alex*

    *Alex* Активный участник

    548
    0
    конкретный ответ, а в цифрах можно?

  23. Pilot154

    Pilot154 Активный участник

    1.288
    0
    Копипастить не хочу, к тому же, могу ошибиться. А ссылочку в личку скинул, может сгодится, но там статика.
    А динамику просчитать в данном случае -нереально, я бы не взялся.

  24. *Alex*

    *Alex* Активный участник

    548
    0
    Пресс был придуман для производства арболитовых блоков, (хвойная щепа с цементом) сделанный осенью арболитовый блок, по советской технологии, в ручную, под прессом не дрогнул, готов был согнуть пресс нахер, но не на миллиметр не треснул и не промялся, если кто интересуется арболитом, обращайтесь.

  25. muhon

    muhon Активный участник

    1.373
    2
    не поможет от 50 кг/см2 до 300 (если давно сделан)
