Восстановить шлейф у автомагнитолы

Тема в разделе "Технический", создана пользователем POLT, 16.11.10.

  1. POLT

    POLT Участник

    241
    0

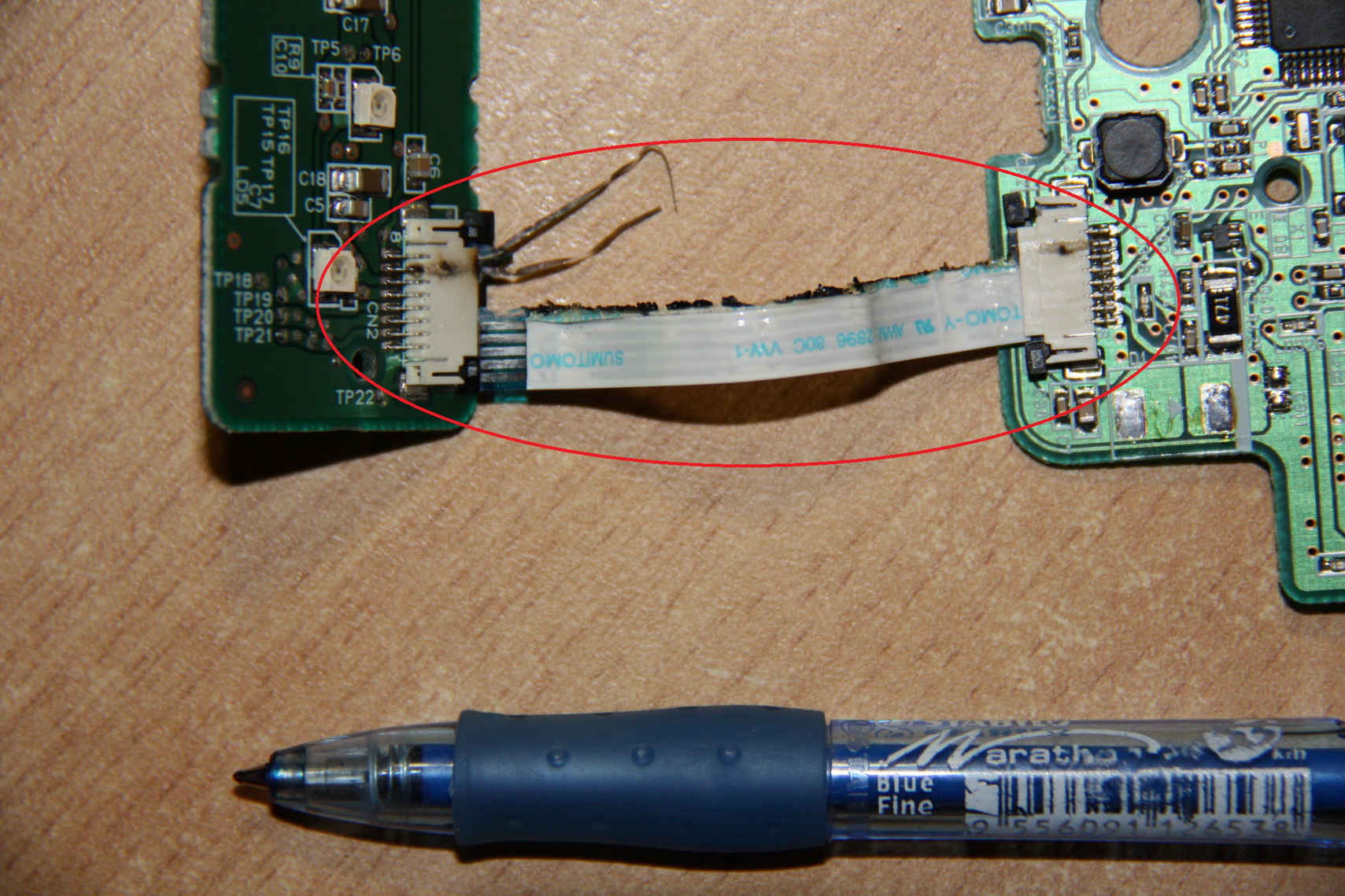

    Вследствие неосторожного обращения (замыкания контактов) частично сгорел 8-ми жильный шлейф.Необходима замена или обход поврежденного участка, с помощью паяльника. Где можно произвести такой ремонт?
    Это передняя панель от автомобиля Mitsubishi outlander XL. Сама магнитола работает.


    Вложения:

    • 1_1.jpg
      Размер файла:
      710,5 КБ
      Просмотров:
      163
    • 2_1.jpg
      Размер файла:
      627,1 КБ
      Просмотров:
      139
  2. Prof

    Prof Активный участник

    3.861
    0
    Я так понял, длина 70-75 мм? Напиши шаг.

  3. Pashtet

    Pashtet Активный участник

    20.295
    96
    Там заменить думаю не выйдет. Разъем расплавлен.

  4. POLT

    POLT Участник

    241
    0
    Разъем расплавлен только у 3х контактов из 8. Думаю их можно обойти отдельным шлейфом, или припаять новый шлейф. Шаг вроде 2мм.

  5. Prof

    Prof Активный участник

    3.861
    0
    POLT, 2 мм это вполне паяемо. Берешь шлейф от флопа или АТА винта и распаеваешь. Если тяжко - привози в Волжский сделаю.

  6. savantik

    savantik Активный участник

    1.583
    0
    Берёш провод МГТФ, паяеш, выкидываеш и шлейф и разъёмы.

    Ашлейф о флопа и от IDE быстро переломиться

  7. POLT

    POLT Участник

    241
    0
    Может кто-то ближе к Центральному р-ну возьмется сделать.

  8. Pashtet

    Pashtet Активный участник

    20.295
    96
    С чего? Там же конструкция неподвижна.

  9. savantik

    savantik Активный участник

    1.583
    0
    Pashtet, А, ну особо не разглядывал, ну тогда любым проводом (тонким).


    POLT, 300р ;) ( это демонтировать разъёмы и припоять провода) , а если далеко и дорого,
    то тогда к соседу, который паяльник умеет держать. ( только не киловаттный :d )

    Последнее редактирование: 17.11.10
  10. ОЧумелец

    ОЧумелец Активный участник

    4.327
    1
    Нет такого шага у этих шлейфов:
    0,5мм
    1мм
    1,25мм
    Больше нету.

  11. Prof

    Prof Активный участник

    3.861
    0
    ОЧумелец, только факты:
    1. Шаг шлейфа должен совпадать с шагом разъема иначе шлейф не втыкнешь.
    2. Шаг разъема унифицирован и равен 0,1 дюйма (или 2,54 +- 0,2 мм).
    3. Озвученный мною шлейф так-же предназначен для разъемов с таким же шагом.


    Вложения:

    • 254.jpg
      Размер файла:
      20,5 КБ
      Просмотров:
      103
  12. ОЧумелец

    ОЧумелец Активный участник

    4.327
    1
    Вау! Я такого шага на современных шлейфах и не видывал:wow:

    ---------- Сообщение добавлено 18.11.2010 10:28 ----------

    И все равно - не верю в такой шаг! Пятнадцать лет поставляю эти шлейфы. Знаю только три озвученные мною стандарта. ИМХО - на фото 1,25мм.

  13. Prof

    Prof Активный участник

    3.861
    0
    Маленькое уточнение. ATA-шлейф предназначен для разъемов с шагом 2,54, но в два ряда. Поэтому его шаг 1,27. Но это не мешает объеденить два провода или распаять "через один".
    В автомобильной промышленности еще и не такое можно увидеть.

    ---------- Сообщение добавлено 18.11.2010 11:23 ----------

    ОЧумелец, ты наверное прав... Сейчас посмотрел пропорциональность с толщиной авторучки...
    Но все равно - это шаг предложенного мной шлейфа.

  14. ОЧумелец

    ОЧумелец Активный участник

    4.327
    1
    Ага! Сдаешься :) Я, кстати, после твоего рисунка тоже стал сравнивать с авторучкой ;) и не поверил, что она толщиной 2см :)

  15. Plus

    Plus Активный участник

    25.540
    392
    Ага. Эвона, чё люди МГТФ-ом паяют (скажу честно, паял не я, ордена и лавры не мне):

  16. savantik

    savantik Активный участник

    1.583
    0
    Plus, Вау! Вот это зрелище :wow:

  17. Plus

    Plus Активный участник

    25.540
    392
    Причём этот ARM-микроконтроллер с памятью и всей хренью на борту ещё и работают. Ну а шлейф на магнитолу, думаю, попроще сделать :)

  18. POLT

    POLT Участник

    241
    0
    Тема закрыта
