Перекрытие пролета в 8 метров без промежуточных опор. Возможно?

pups008,
Идею вы поняли, но....
- второй этаж будет?
- межкомнатные перегородки будут на первом (втором этаже), где?



pups008,

вот что тебе поможет: http://www.domma.ru/balki-domma.html

там на сайте есть рукводство, там как рассчитать перекрытие все есть. Еще в помощь документ документ СП 31-105-2002, найдешь в интренете.

Пролет 8 метров запросто, без опор промежуточных, каждый элемент два мужика поднимут. На втором этаже не то что кровать поставить можно, а даже джакузи.



Чет у меня эти балки деревяшки тоже сомнение вызывают чисто визуально, хотя кто знает.



pups008,

бери djh-400 и ставь почаще, никуда не денутся. Все что тебе выше насоветовали, развалиться может гораздо быстрее.


Dimanuga,

вся Америка так строится.



3,14-2,71,
Пенис тебя зобанили чтоле



pups008,

твой хата, тебе виднее



Думаю, минимум 20. Но говорю почти с потолка. Ссылок вам дали много - почитаете... я не читал их.
Если у вас под швеллерами будут межкомнатные перегородки, то вообще можно обойтись без металла - сделать перегородки как в каркасных домах и на них опереть балки перекрытия.
Если у вас бабла не меряно, то можете замутить и 8м балки, как предлагает ПЕ "законспирированый"
А если денежки с неба не падают, то надо уходить от таких больших пролетов, которые могут вас разорить. И все ради чего? Чтобы потом все равно поделить 1 этаж на комнаты? Поэтому вариант со столбом самый экономичный. Необязательно его ставить точно по середине
Сдается мне, что вы уже строите а планировку еще и не продумывали... Нафига вам на втором этаже ХОЛЛ? Там должны быть спальные помещения и комнаты с наименьшим посещением (гардеробные....) ..ну да ладно.
Зачем вам перекрытия из бруса 100х200? Сколько он стОит? Думаю дофига! Сколько его нужно при пролетах 60-80 см? Вы готовы платить? При этом он провисает даже от собственного веса.... и это все для того, чтобы поставить диван и шкаф???
-Покупаете доску 4 метровую 50х100(120)
-перекрываете пролет (как на рисунке), вставляя торцы досок в швеллер 20ку с шагом 60.
-перекрываете еще раз точно так, только второй ярус досок ставите на верхнюю полку швеллера. У вас получится одна балка, а над ней через 10 см (за счет высоты швеллера) - вторая.
-между нижней и верхней балкой вставляете обрезки тех же досок (в распор) и обшиваете все с двух боков ОСП. У вас получится балка толщиною 5см+2 слоя ОСП и высотой 30(35)см.

Это будет легкая и очень прочная балка из доступных материалов. Намного жестче бруса на 200! Стоит ли обшивать балку ОСП по всей длинне - решите сами. У вас их будет много с шагом 60см (для закладки утеплителя).
Сверху балки застилаете (закрепляете) листами ОСП.

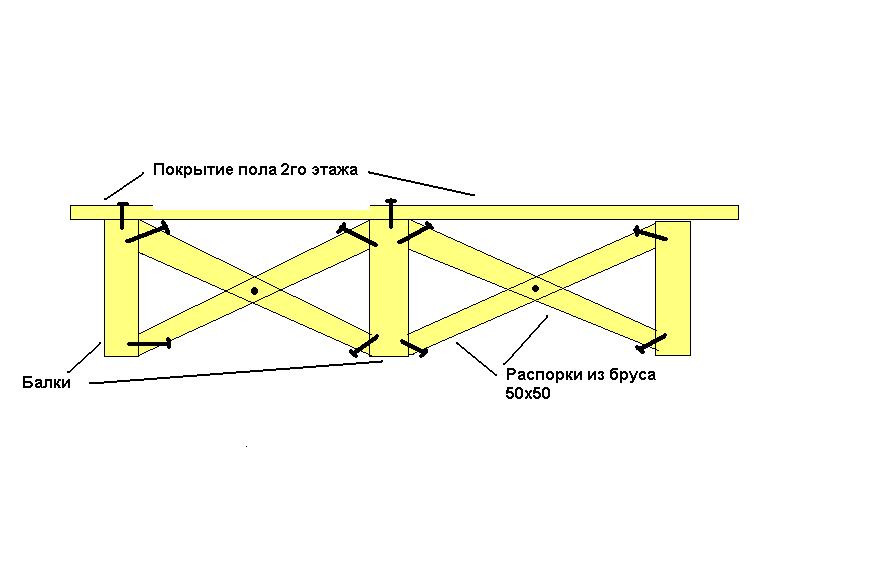

Чтобы балки не крутило от нагрузок, их необходимо "связать" друг с другом на середине длины: для этого к ним прибиваются распорки в виде крестов. Получится так: |X|X|X|X| Это вид с торца балок. Тогда снизу к балкам можно крепить рейки и обшивать гипсокартоном....
Как-то вот так Если я где не прав - меня подправят строители.



pups008,

посчитай альтернативные варианты -- не факт что дешевле окажется Кстати, если внузу все равно потом ставить стенки, можешь рассчитывать на это и ложить балки пореже -- с расчетом что не будешь нагружать перекрытие сильно до разборки старого дома и строительства нижнего этажа.

---------- Сообщение добавлено 27.09.2010 00:28 ----------

Кстати, в данной технолгией вообще можно возводить стены второго этажа и крышу не делая перекрытие. Досточно заложить кроншнейны. Потом можно будет смонтировать перекрытие уже в готовом доме.



Обычно торцы балок при заделке оборачивают кусками рубероида.... можно и обработать дерево.

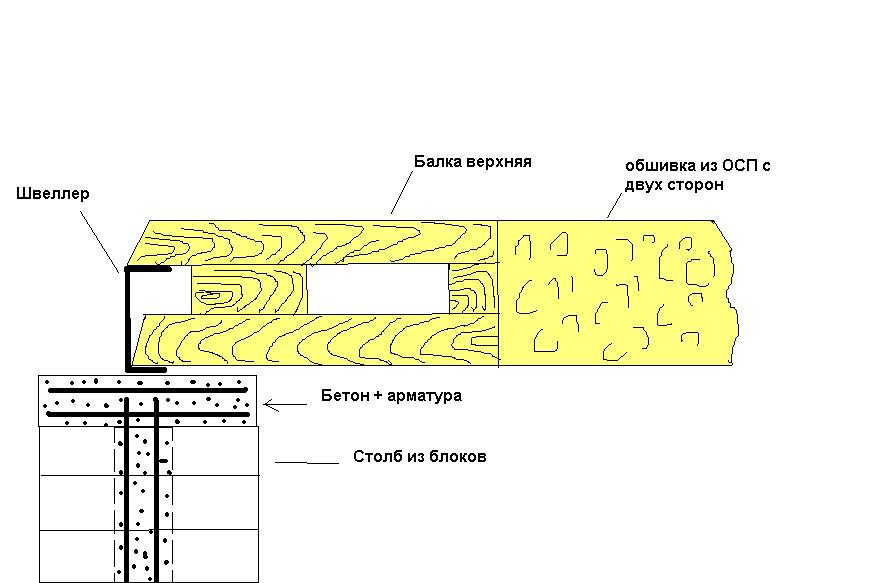

Вот, бегло нарисовал. Если столб заармируете по высоте, то можно уменьшить его сечение (блоки выкладываются в виде колодца, а середину зальете бетоном, предварительно заармировав).
А по цене:
считайте сами что вам дешевле и менее гиморно....



все уже было сказанно ИМХО

сетка работает только на разрыв кладки... ее только на верх столба под балки. Арматуру - в "стержень" колонны - она будет работать на ее устойчивость, как троссы внутри Родины Мать

конэчно Концы балок будут жестко замурованны в кладку.

как хош назови: крепость, жескость.... Это тоже самое, что в балках от домма.ру, только там ОСП в середине, а здесь снаружи.... но принцип тот же.



Достаточно положить на полки швеллера деревяшки - в распор балок, для их жеской фиксации в вертикальном положении... Сверху балки будут зафиксированны покрытием пола + снизу обрешеткой потолка 1го этажа...
надо помнить, что балки не должны упираться плотно в стенку швеллера и в кладке они должны иметь свободный ход в длинну, поскольку "дышат" в зависимости от влажности....



Когда у тебя лет через десять заскрипят полы, то проклянешь ту бабулю что оставила тебе халявные гвозди У меня тоже в сарае гвозди валяются -смотрю на них: никуда забивать не буду, а выкинуть жалко. Давно сам перешел на саморезы. Хотя гвоздь на 200 сложно чем заменить. Гвоздь тогда хорош, когда ты его загнул с другой стороны. А так он - только прихватка ИМХО.

Ну я и имел ввиду квадрат. По таким трубам я не специалист.

А че там за нагрузки? Ошибешься - положишь и приваришь к ней сбоку еще одну балку...
Ну ты же будешь делать стены на первом этаже потом? Вот ими и подопрешь дополнительно. Каркасные дома строят без всяких балок железных. Подгляди технологию у них. Щас почти в каждом журнале "Идеи вашего дома" появляются статьи...



Про пол какого этажа идет речь?



да, при условии, что выше потолка - крыша. Если второй этаж жилой - ненужно.

А что такое "основной пол"? Из чего он будет? Ты сам определись и распиши, начиная с напольного покрытия.



Зачем пленка? Ради чего корячиться ее крепить кверху? Пароизоляция там не нужна.
Опилки... хотите сэкономить на мин вате? Не получится там мышатника?
Доски... Не дешевле постелить ОСП потолще и обойтись без них? Они ведь тоже денег стоят.
Еще вариант:
вместо опилок стелите минвату 5 см и более (в каркасных домах кладут до 20см).
вместо досок - ОСП или ДСП и пр.., потом 5см пенопласта или минваты (лучше), потом фанера или ОСП в 2 слоя с нахлестом или ДСП встык один слой. Потом ламинат или линолеум.
Получится плавающий пол - хорошая звукоизоляция - особенно от ударного шума (топот ног).
ОСП сейчас в ОБИ вроде как дешево.

---------- Сообщение добавлено 03.10.2010 19:20 ----------

Впринципе доска оправданна. Класть с небольшим шагом, чтобы стыки ОСП опирались на нее. И тогда сэкономить на толщине ОСП.

---------- Сообщение добавлено 03.10.2010 19:22 ----------

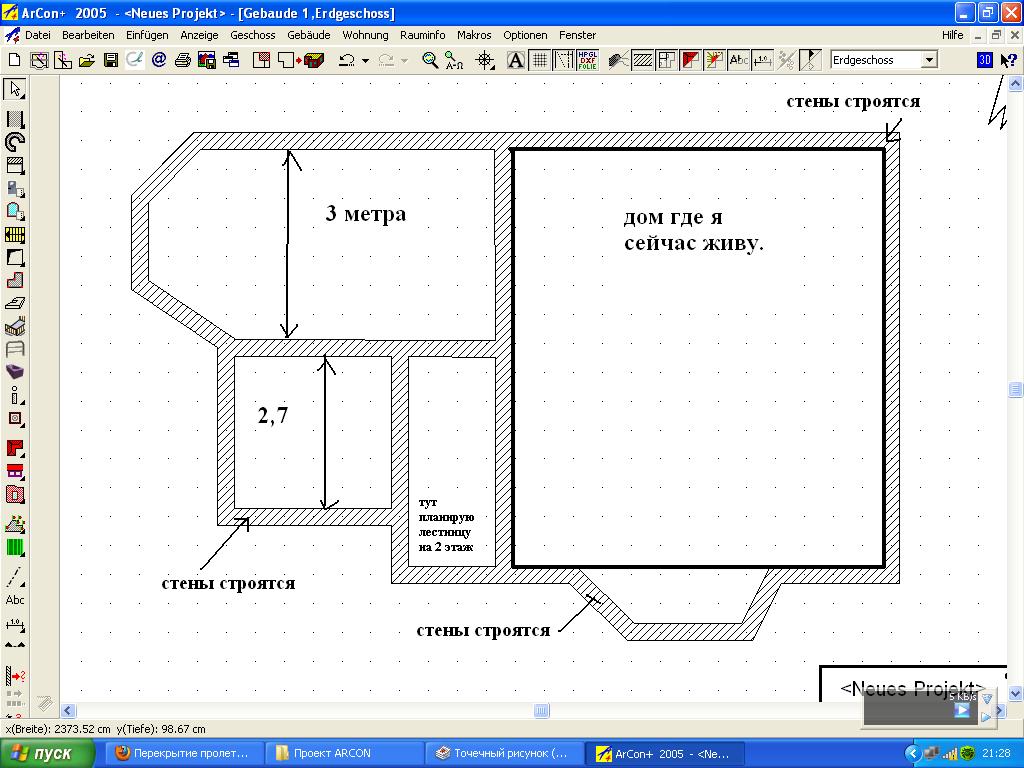

Переведи, не понял. Лучше нарисуй.



Этот трехметровый пролет вообще можно перекрыть доской 150(200)х50 с шагом 50-60см.

---------- Сообщение добавлено 03.10.2010 21:55 ----------

Давай план второго этажа и вид сбоку - покритикуем
