Вопрос по начерталке.

Тема в разделе "Высшее образование", создана пользователем Головач Лена, 16.02.10.

  1. 16.02.10 #1
    Головач Лена

    Головач Лена Активный участник

    10.304
    4.040
    Помогите, плизз!

    Что-то я никак не соображу, может ли плоскость в верхней части быть за пределами фигуры?
    И что за фигура - тоже что-то ясности нет…

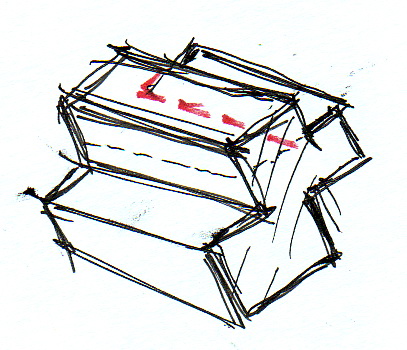

    скан начерталка.jpg

  2. 16.02.10 #2
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380


    Слушай, напомни, вид сверху-это нижняя часть?

  3. 16.02.10 #3
    Головач Лена

    Головач Лена Активный участник

    10.304
    4.040
    Погибель Фореве, вот видишь, годы не идут впрок.
    Никода не думала, что по начерталке у меня могут возникнуть трудности...


    Верх - фрон, низ - верх, а бок это бок (здесь его нет).

  4. 16.02.10 #4
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380
    Если я не ошибаюсь, то плоскость пи1 на фронт. виде изображена тоже фронтально. То есть "она как бы фон":) А на плане-вид этой плоскости сверху. Она -линия. Она наперекосяк режет "это дело":d то бишь фигуру.

    Это если верхняя линия Альфа пи 1-это часть чертежа, а не попала сюда по ошибке.

  5. 16.02.10 #5
    Головач Лена

    Головач Лена Активный участник

    10.304
    4.040
    Млин...

    Вот не могу себе визуально представить плоскость, которая на одной проекции режет фигуру, а на другой не попадает в разрез.

    С младых когтей я привыкла к простой мысли, что проекция проецируется))), а тут задачка для первого курса буквально поставила в тупик(((.

  6. 16.02.10 #6
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380
    Их две! Одна сверху п1 как простыня а вторая п2-сбоку. О ! Нет! нихрена! ВНИЗУ ПУНКТИР КАЖЕТСЯ ! ОНА НИЖЕ ФИГУРЫ!

    добавлено через 7 минут
    Чего то у меня вложение не грузится.:(

  7. 16.02.10 #7
    Головач Лена

    Головач Лена Активный участник

    10.304
    4.040
    Да, там пунктир.
    Я так понимаю, что плоскось альфа одна. И две её проекции Пи1 и Пи2.

    Сейчас попробую полную контрольную вложить еще раз:

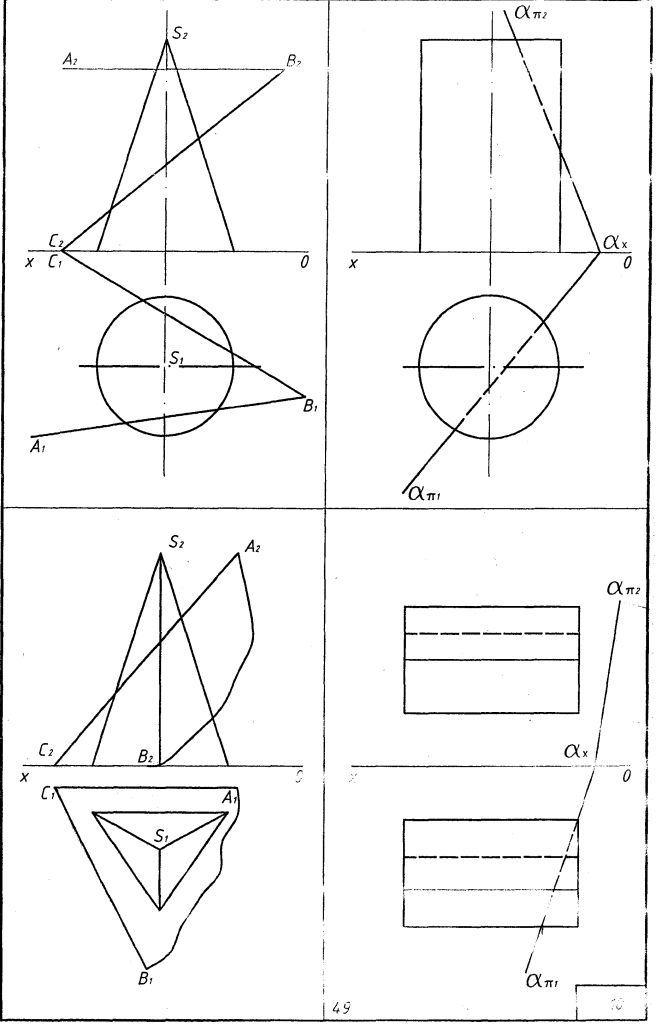

    скан начерталка2.jpg

    Там в первом вертикальном ряду по 2 плоскости (они обозначены разными буквами), а второй ряд, если не ошибаюсь, по одной. Если верхнюю фигуря я могу представить и увидеть сечение, то низ...

  8. 16.02.10 #8
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380
    Ну точно!

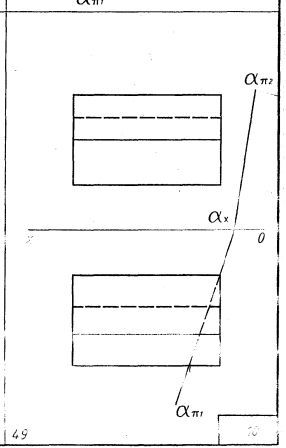

    Вложения:

  9. 16.02.10 #9
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380
    Нет, не правильно. Сейчас исправлю.

  10. 16.02.10 #10
    Погибель Фореве

    Погибель Фореве Активный участник

    7.603
    380
    Так чтоли. Главное, по моему у меня такое же было:d :d

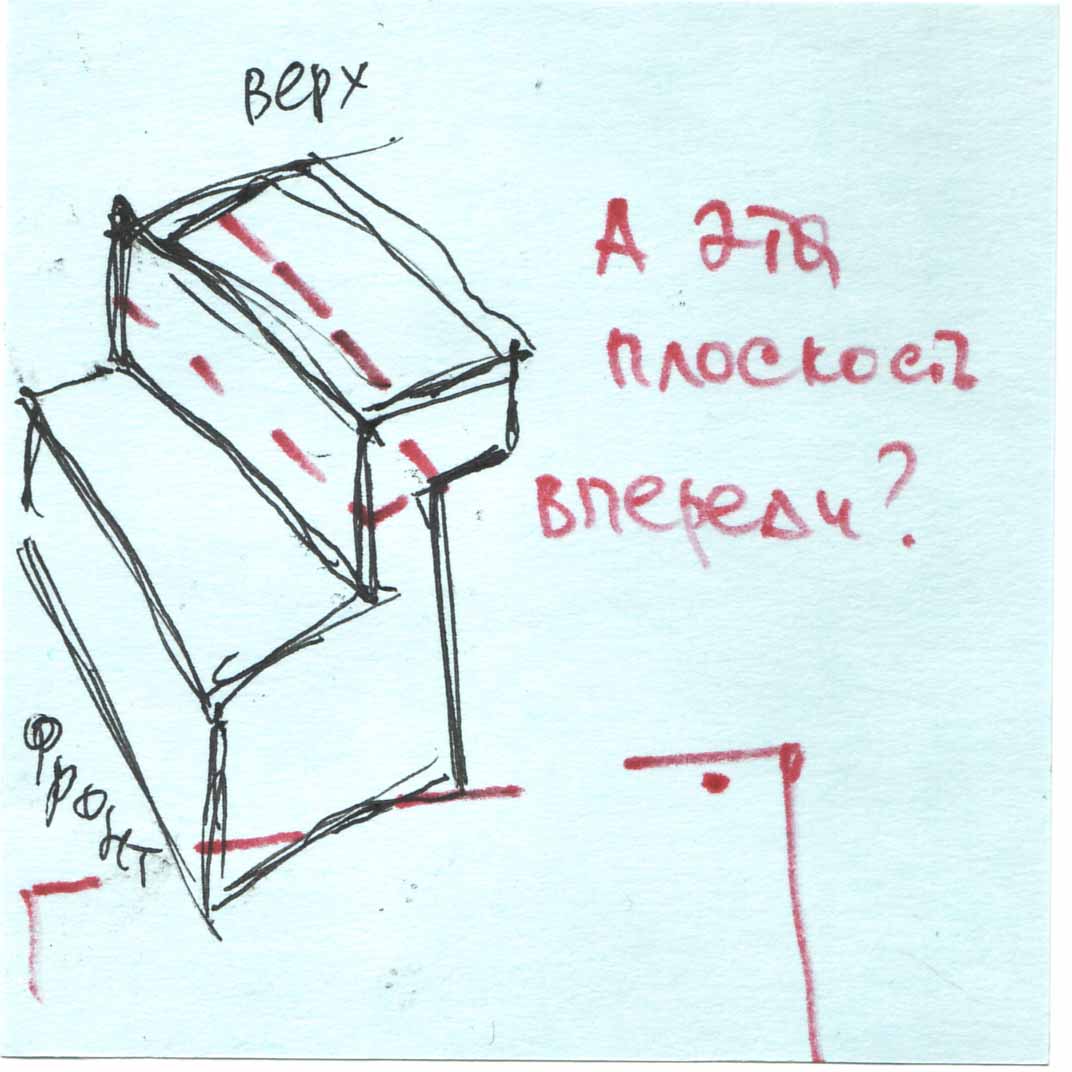

    Вложения:

  11. 16.02.10 #11
    Головач Лена

    Головач Лена Активный участник

    10.304
    4.040
    Подумаю об этом завтра. (с)
