Задачка по черчению

Тема в разделе "Общие", создана пользователем nightwip, 01.09.08.

  1. nightwip

    nightwip Активный участник

    1.483
    0

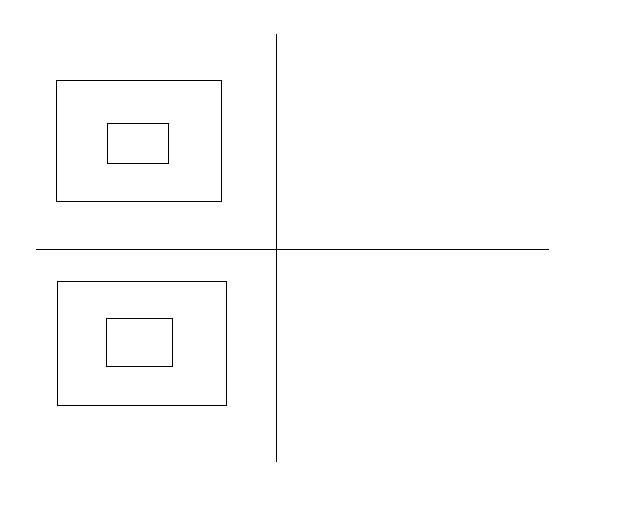

    Вспомнил вопрос нашего преподавателя по начерталке на первом занятии в политехе, нужно начертить фигуру, ну или недостающий вид сбоку(главный и вид сверху даны) ;)

  2. Гость

    Гость Гость

    Надо полагать, они все будут одинаковыми...

  3. nightwip

    nightwip Активный участник

    1.483
    0
    нет

  4. Гость

    Гость Гость

    тогда нет решения...

  5. Serg21220

    Serg21220 Активный участник

    3.375
    0


    неохота с рисунками заморачиваться...

    В общем, вид сбоку:

    квадрат, а на нем сверху и слева еще два небольших квадратика.

    ТАК?

    P.S. Нет, не так... сам понял почему....

  6. Roman_Alex

    Roman_Alex Читатель

    1.172
    10
    просто квадрат?

  7. nightwip

    nightwip Активный участник

    1.483
    0
    решение есть
    Roman_Alex,
    нет

  8. Roman_Alex

    Roman_Alex Читатель

    1.172
    10
    рисунок немного криво нарисован...
    Все изображенные фигуры это квадраты? И верхний рисунок идентичен нижнему? Так?
    Или это прямоугольники?
    ЗЫ. Как вариант: это две плоскости, пересекающиеся под 90 град, на которых нарисованы квадратики :d
    Соответственно решением вид сбоку будет две линии:
    _______
    :) :) :) |
    :) :) :) |
    :) :) :) |
    :) :) :) |
    Ну типа буква Г, но отраженная слева-направо иль справа-налево (кому как больше нравится)

    Последнее редактирование: 02.09.08
  9. Михайло

    Михайло Активный участник

    3.311
    0
    Да была такая тема на форуме. Если б поиск нормально работал, то можно найти.

    Тело представляет собой клин из большей плоскости которого торчит еще один клин.

  10. Hermes

    Hermes Активный участник

    11.670
    1
    А где грани?

  11. Михайло

    Михайло Активный участник

    3.311
    0
    На месте грани

    [​IMG]

    добавлено через 5 минут
    А старую тему я все-таки нашел.

  12. nightwip

    nightwip Активный участник

    1.483
    0
    Михайло, браво :poz: :bis:

  13. Михайло

    Михайло Активный участник

    3.311
    0
    Фигли браво, просто тема разжевана не один раз. По идее мне надо было молчать в трубочку и смотреть как остальные корчатся.

    Но все равно, спасибо :d .

  14. inside

    inside Активный участник

    2.912
    0


    Главный вид неправильно был выбран т .к. Вид - изображение обращенной к наблюдателю видимой части поверхности предмета, который располагают так, чтобы изображение давало наиболее полное представление о форме и размерах предмета. у это фигуры главный вид не тот, что показан изначально:d

  15. milaman

    milaman Активный участник

    2.945
    2
    а по-моему вместо выступа могла быть и дырка?

  16. Михайло

    Михайло Активный участник

    3.311
    0
    Если учесть что это головоломка, то все правильно :umn:


    видимо да, но не сквозное отверстие а выборка аналогичного размера как и выступ

  17. Valek79

    Valek79 Активный участник

    4.722
    0


    Как инженер, скажу, что постановка задачи - неграмотна! (Либо нехватает видов, либо они неверно расположены, либо отсутствуют невидимые линии)
    Так как в начертательной геометрии расположение главных видов строго регламентировано главный - вид сверху (внизу) - вид слева (справа)

    Поетому это не головоломка, а глупая придумка школьника-недоучки.
