Помогите найти схему

Johnny, Пардон, что ответил не сразу. Я же тебе схемку-то выслал!!! А то, что ты здесь привёл, мягко говоря, работать не будет!!!!!!! Ну максимум из 3х вольт с помощью такой схемы ты получишь 10...12, при токе 200...300 ma. Под те требования, которые ты поставил, подходит только двухтактный прямоходовый преобразователь, а не однотактный обратноходовый. Кроме того, 817 транзистор вряд ли 110 вольт допустит на своём коллекторе. Да и ток в коллекторе у него будет ампер шесть-семь в импульсе (если не больше). Потерь переключения, опять же, будет много... Так что бери мою схему и делай, кроме того, она 50 герц. меандр выдаёт, такой же, как в UPSах от компа... Хочешь попроще: в "Радио" за 87-88 год, в каком точно номере не помню, была схема преобразователя, правда, с 12 вольт, но зато простая. Можешь её взять, пересчитать на три вольта и сделать.



Есть ли у тебя база для изготовления преобразователя (паяльник, осциллограф, феррит для трансформатора, (или железо, если решишься мою схему делать), какие транзисторы есть в наличии, какие микросхемы?? Пойми, схем можно понарисовать вагон, и они все будут работать, простые и сложные... Даже твой обратноходовый вариант можно запустить при условии наличия нужных деталей. Только желательно бы снимать 110 в. не с коллектора, а с доп. обмотки, чтобы скважность напряжения на коллекторе оставалась в допустимых пределах. Опять таки, транс высокочастотный для ОХ преобразователя надо суметь рассчитать и намотать. Проще двухтактный автогенератор собрать. Два транзистора, а удовольствия-то сколько!!!!

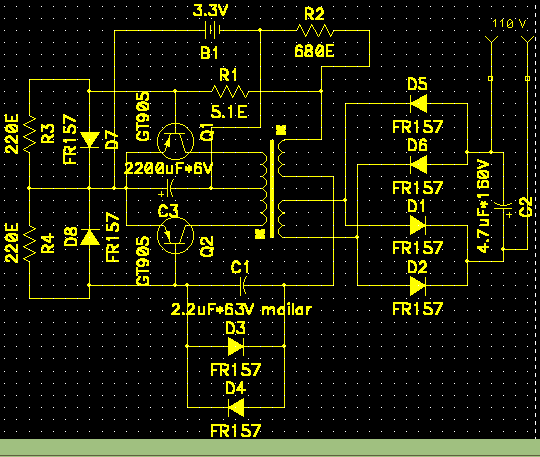

Лови схемку!!
