Проект электропороводки частного дома.

с мест сообщают, что от верха столба идет нечто в землю.



это и есть контур ))) катанка идет на верх на жилу РЕN



в виде уголка вбитого в землю. Со слов очевидцев



ага, уголок, а к нему проволка или прикручена болтом(в идеале) или приварена

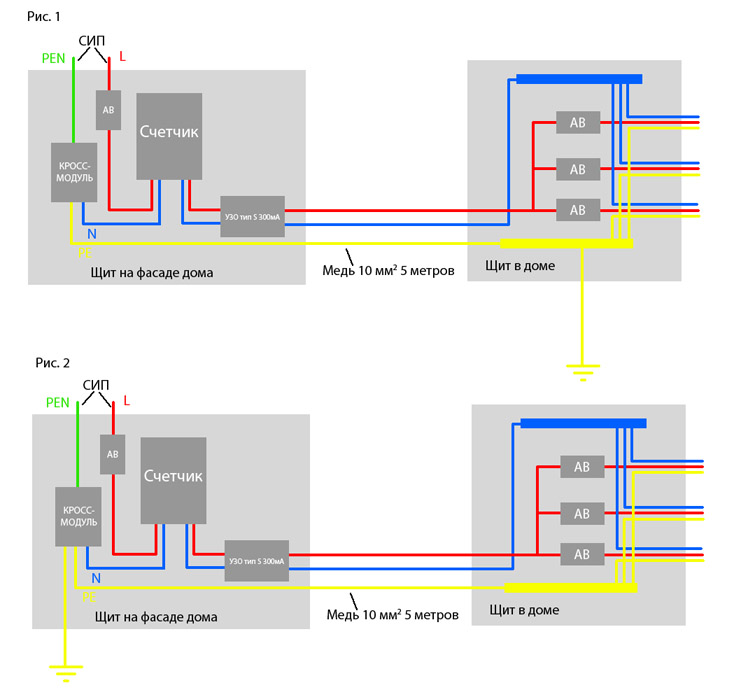

Что бы не быть неправильно понятым нарисовал я схему подключения. Рисунок 1 - это как я хочу, но что-то сумневаюсь. Рисунок 2 это вроде как правильно. На рисунках УЗО на 30мА в домашнем щите не показаны для упрощения.

Собственно, хотелось бы мнения по данным схемам. Что-то мне кажется я окончательно запутался



а в чем непонятка?



ну теоритически у вас и на столбе есть повторка, только сделана она наверху столба от кросс модуля кинте хлыст на катанку и будет счастье



столб через дорогу



а щит от опоры на доме висит?, тогда остается только забить.... всмысле положить..... короче оставить как есть ))))))))))))
